Réglage De La Fonction D'entrée 0-10 V Sur La Carte Scb-10; Régulation De La Température Analogique (°C) - Remeha Scb-10 Betriebs Und Installationsanleitung

fr
3 Avant l'installation
Réglage de la zone
3 = Piscine
4 = Haute température
5 = Ventilo convecteur
6 = Sonde ECS
7 = ECS électrique
8 = Programme horaire
9 = Chauffage industriel
10 = ECS stratifiée
11 = ECS Ballon interne
3.2 Réglage de la fonction d'entrée 0-10 V sur la carte SCB-10

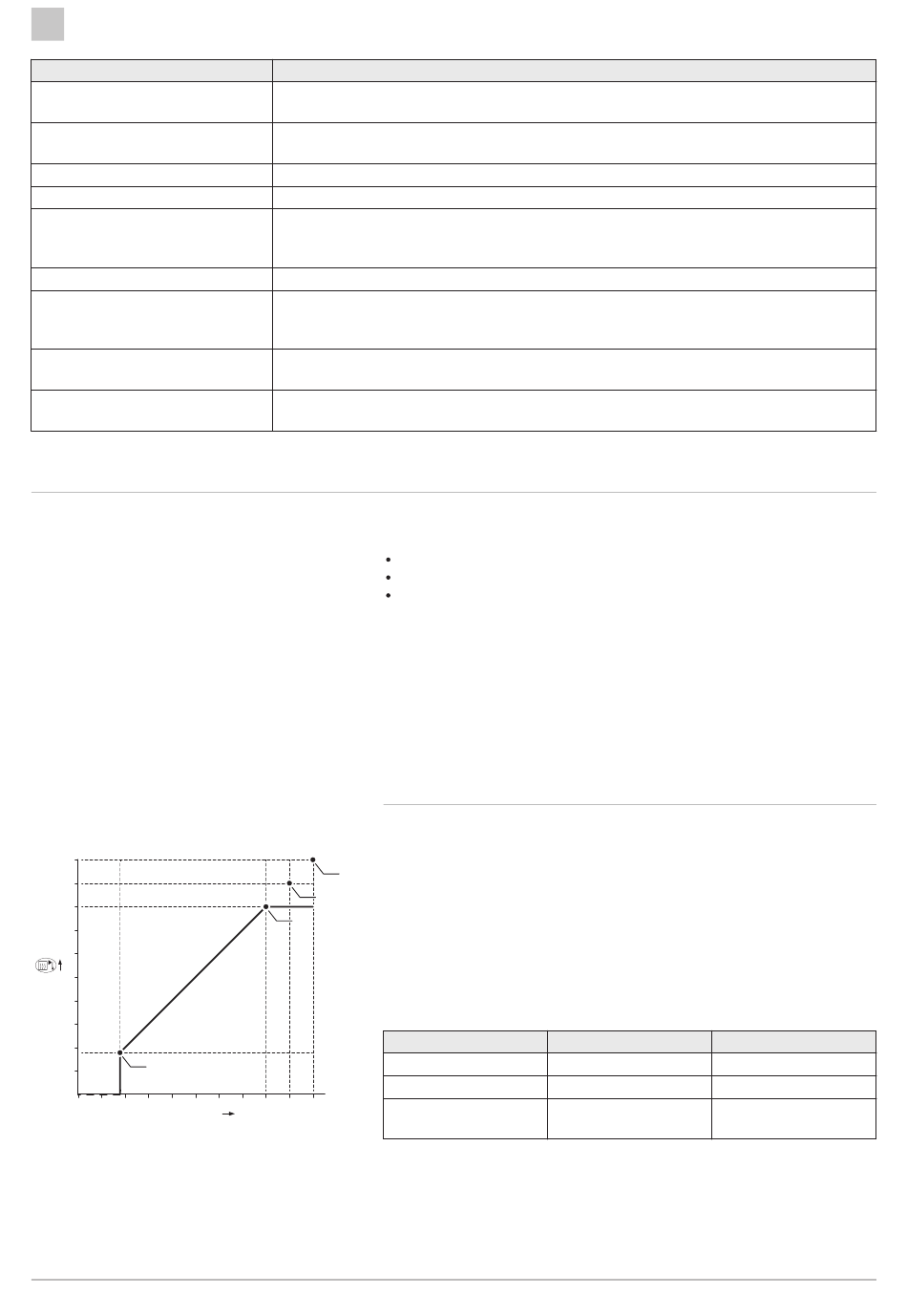

Fig.38 Régulation de la température
100
90
80
70
60
50
40
30
20
1
10
0 1 2 3 4 5
0 - 10 V
102
Explication
Réglage permettant de gérer la pompe à chaleur de la piscine selon le capteur de débit
(si ce capteur est présent) et la pompe du filtre de la piscine.
Réglage permettant de gérer une pompe. chauffe 365 jours/an avec programmation ho­
raire, sans arrêt en été
Réglage permettant de gérer une pompe, pour chauffer et refroidir
Réglage permettant de gérer une pompe et une sonde pour l'eau chaude sanitaire
Réglage permettant de gérer une pompe et une sonde et d'utiliser le connecteur de van­
ne pour commander un relais pour la résistance électrique du ballon. Lors du passage en
mode été, le ballon bascule automatiquement en électrique.
Réglage permettant de créer un programme horaire sur les connecteurs de la pompe.
Réglage permettant de gérer une pompe, chauffe 365 jours/an 24 heures/24 sans arrêt
en été, priorité sur tous les circuits. La chaudière enlèvera toutes les protections pour pro­
duire un maximum de puissance en un minimum de temps.
Réglage pour gérer l'eau chaude domestique avec 2 sondes : une sonde en haut du bal­
lon (Tsyst 1 ou 2) déclenchant la charge et une sonde en bas du ballon (Tdhw) l'arrêtant.
Réglage permettant de gérer l'eau chaude domestique pour les chaudières avec ballon
interne.
Il existe trois options pour la commande de l'entrée 0-10 Volt sur la carte
SCB-10 :
La régulation d'entrée 0-10 V peut être modifiée avec le paramètre EP014
Les consignes de température peuvent être modifiées avec le paramètre
EP030 (minimum) et le paramètre EP031 (maximum).
Les consignes de puissance peuvent être modifiées avec le paramètre
EP032 (minimum) et le paramètre EP033 (maximum).
Les consignes de tension peuvent être modifiées avec le paramètre
EP034 (minimum) et le paramètre EP035 (maximum).
3.2.1
4
3
Le signal 0–10 V module la température d'alimentation de la chaudière.
2
Cette modulation se fait en fonction de la température de départ. La
puissance varie entre les valeurs minimale et maximale sur la base de la
consigne de température de départ calculée par le régulateur.
Tab.59
6 7 8 9 10
AD-0001156-02
désactivation de la fonction d'entrée ;
entrée en fonction de la température ;
entrée en fonction de la puissance calorifique.
Régulation de la température analogique (°C)
1 Chaudière en marche
2 Paramètre CP010
3 Température maximale de départ
4 Valeur calculée
Régulation de la température
Signal d'entrée (V) Température en °C
0–1,5 0–15
1,5–1,8 15–18
1,8–10 18–100
Désignation
Chaudière éteinte
Hystérésis
Température souhai­
tée
