BESCHREIBUNG:

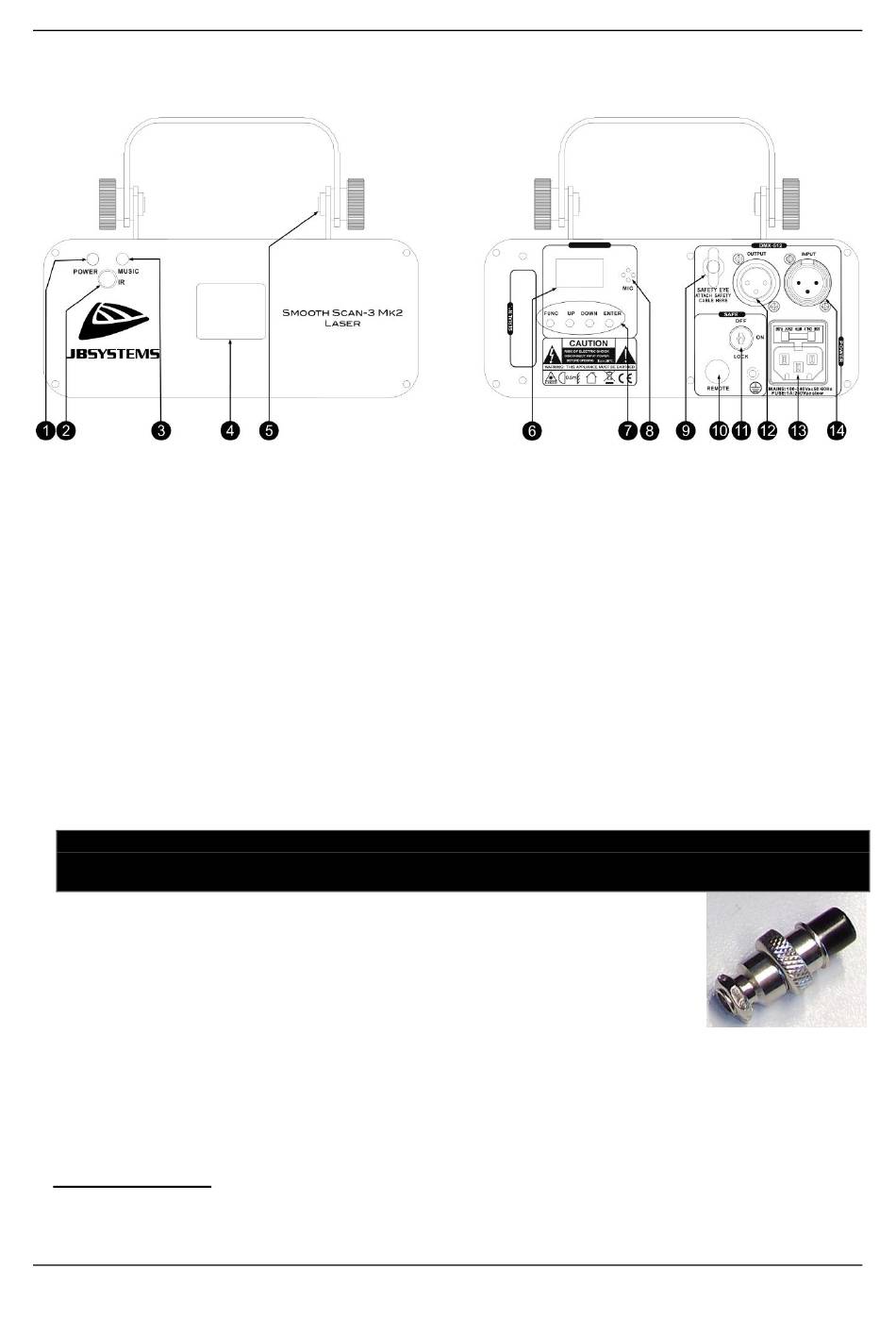

1. BETRIEBSANZEIGE-LED: Zeigt an, dass das Gerät eingeschaltet ist.
2. IR-EMPFÄNGER: Dient der Steuerung des Geräts mit der Fernbedienung.
3. Sound-LED: Blinkt im Rhythmus der Musik, die vom internen Mikrofon aufgenommen wird.
4. LASER-AUSGANG: Austritt des Laserstrahls aus dem Gehäuse. Wenn der Laser-Effekt eingeschaltet
ist, schauen Sie NIEMALS durch diese Öffnung in das Gerät!
5. BÜGEL ZUM AUFHÄNGEN mit zwei Knöpfen auf jeder Seite zur Befestigung des Geräts und einer
Montageöffnung, um eine Montagevorrichtung zu befestigen.
6. ANZEIGE: Zeigt die gewählte DMX-Adresse an, wenn das Gerät sich im DMX-Modus befindet.
Abgesehen vom DMX-Modus können Sie auch 4 weitere Betriebsarten wählen. Im Folgenden erfahren
Sie mehr über diese Betriebsarten.
7. BEDIENFELD: Auswahl der die verschiedenen Funktionen des Lasers. Im Folgenden erfahren Sie mehr
zur Bedienung des Geräts.
8. EINGEBAUTES MIKROFON: Das eingebaute Mikrofon dient der Synchronisierung der Laser-Show mit
dem Rhythmus der Musik.
9. SICHERHEIT-SAUGBOLZEN: zur Anbringung eines Sicherheitskabels bei Überkopfmontage (s.
Abschnitt „Überkopfmontage").
10. VERRIEGELUNGS-Eingang: Anschluss eines optionalen Not-Ausschalters (siehe Abbildung). Wenn
dieser Schalter gedrückt wurde, wird der Laserstrahl sofort ausgeschaltet.
WICHTIG! Wir empfehlen nachdrücklich, diesen Notausschalter anzuschließen!
DER LASER WIRD NICHT FUNKTIONIEREN, WENN DER INTERLOCK EINGANG NICHT VERWENDET WIRD.
Temporäre Lösung: Installieren Sie das Ersatz-Anschluss auf der Laser. (siehe Bild)
11. SCHLÜSSELSCHALTER:
Schlüsselschalter gewährleistet, dass kein Unbefugter den Laser in Betrieb
nehmen kann.
12. DMX EINGANG: 3-poliger XLR-Stecker zum Anschließen von gängigen DMX-
Kabeln. Dieser Eingang empfängt die Signale eines DMX-Controllers.
13. NETZSPANNUNG: Netzanschluss mit IEC-Buchse mit integrierter Sicherung und
Schalter zum Anschluss des Netzkabels.
14. DMX AUSGANG: Die 3-polige XLR-Buchse verbindet den LASER mit der nächsten Einheit in der DMX-
Kette.
ÜBERKOPF-MONTAGE
• Wichtiger Hinweis: Die Montage ausschließlich durch qualifiziertes Fachpersonal durchführen
lassen.
Unvorschriftsmäßiger
verursachen.
Die
