DEUTSCH
• Wählen Sie mit den Tasten UP/DOWN den DMX-Modus (1Ch oder 17ch).
• Bestätigen Sie Ihre Auswahl mit ENTER.
• Drücken Sie die Taste FUNC: Die 3-stellige Zahl auf dem Display beginnt zu blinken.
• Wählen Sie die DMX-Adresse.
• Bestätigen Sie Ihre Auswahl mit ENTER.
Hinweis: Wenn sich das Gerät im DMX-Modus befindet und kein DMX-Signal erkannt wurde, blinkt das
Display.
Weitere Informationen zu DMX512:
Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern.

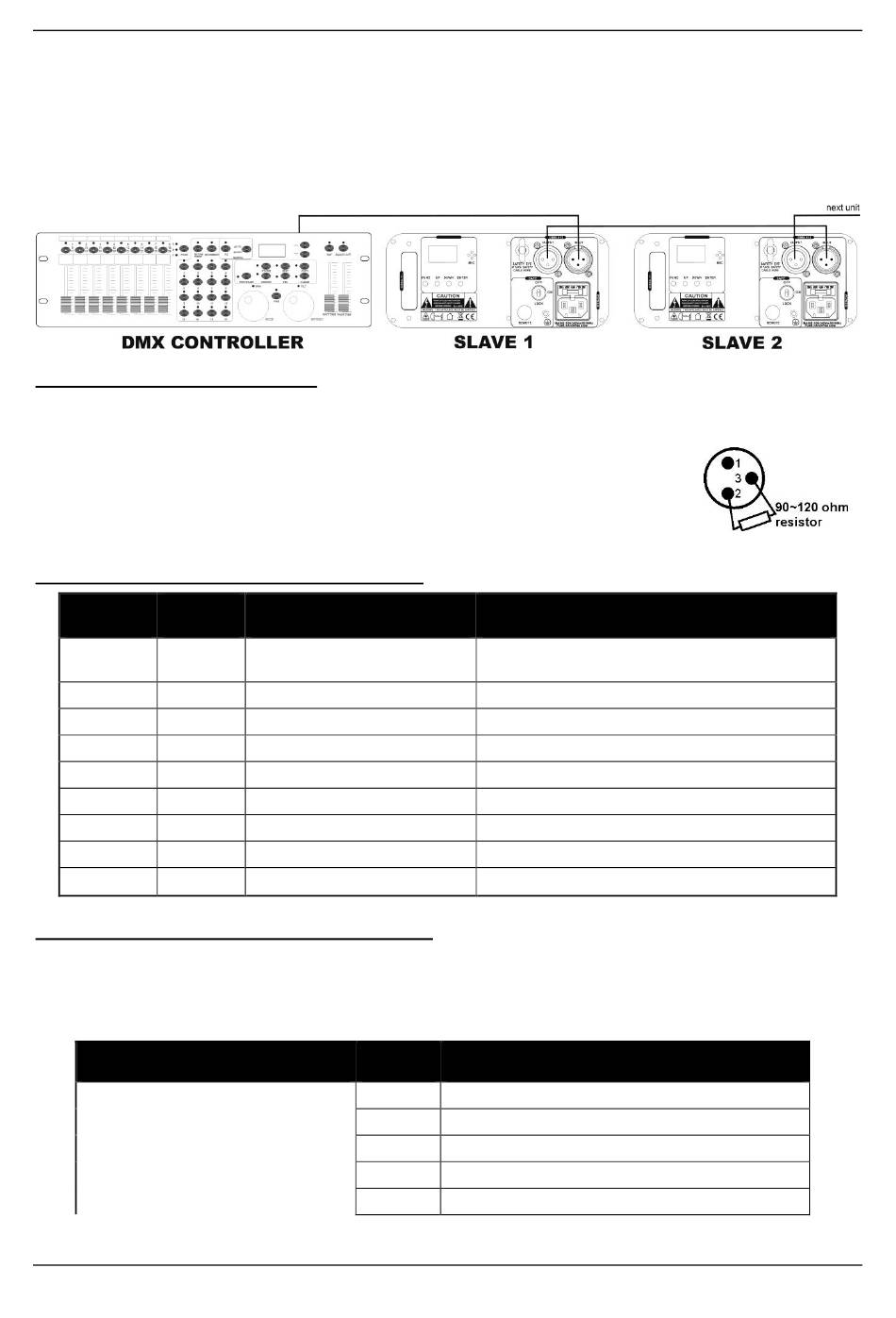

Sie müssen Ihren DMX-Controller und alle angeschlossenen Lichteffektgeräte mit einem hochwertigen
symmetrischen XLR M/F-Kabel hintereinander schalten (Daisy Chain). Um durch Interferenzen
verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie die Kette mit
einem 90Ω bis 120Ω Abschlusswiderstand abschließen. Verwenden Sie niemals Y-
Splitter-Kabel, das funktioniert einfach nicht!
Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, so dass er weiß,
welche Befehle er vom Controller zu entschlüsseln hat.
1-KANAL DMX-KONFIGURATION DES LASERS:
DMX-
Position
Wert
8
240-255
7
210-239
6
180-209
5
150-179
4
120-149
3
090-119
2
060-089
1
030-059
0
000-029
17-KANAL DMX-KONFIGURATION DES LASERS:
WICHTIGER HINWEIS: DMX-Kanal 1 wird verwendet, um die verschiedenen Betriebsarten des Lasers
einzustellen.
• Um den Laser im vollständigen 17-Kanalmodus zu verwenden, muss Kanal 1 auf den Wert 221 oder
höher eingestellt werden.
• Je nach den DMX-Werten von Kanal 1 kann eine andere Betriebsart verwendet werden:
Kanal
CH1
Mode
JB SYSTEMS®
Funktion
Musikgesteuerte Show in den Farben
SOU
RGY
So2
Musikgesteuerte Show in Grün
So1
Musikgesteuerte Show in Rot
Aut
Automatische Show in den Farben RGY
Au2
Automatische Show in Grün
Au1
Automatische Show in Rot
SOP
Musikgesteuerte Mustereffektshow
AUP
Autom. ablaufende Mustereffektshow
STANDBY
Laser aus
DMX-
Wert
000-020
021-040
041-060
061-080
081-100
8/12
BEDIENUNGSANLEITUNG
Anmerkungen
Funktion
Laser AUS
AUT
AU1
AU2
AU3
SMOOTH SCAN-3 Mk2 LASER
