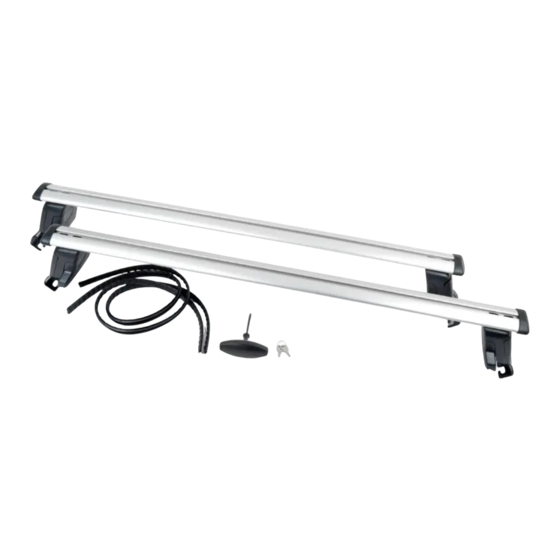

- Seite 1 Service Einbauanleitung TT Coupé 2015▶ Grundträger für Lieferumfang 8S8.071.126 Audi Original Zubehör Ausgabe 07.2014 Kundendienst. Technische Information...
- Seite 2 ..............Dieses Werk ist urheberrechtlich geschützt. Jede Verwertung ist ohne Zustimmung des Urhebers unzulässig. Copyright © 2014 Audi AG, Ingolstadt Printed in Germany...
- Seite 3 Sicherheit und weisen Sie auf mögliche Unfall- und Ver- letzungsgefahren hin. Vorsicht! Texte mit diesem Symbol machen Sie auf mögliche Schä- den an Ihrem Fahrzeug aufmerksam. Hinweis Texte mit diesem Symbol enthalten zusätzliche Informationen. Die Audi AG übernimmt keine Verantwortung bei Nichtbe- achtung dieser Montageanleitung. 1 Allgemeine Hinweise...
- Seite 4 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Sicherheitshinweise Zulässige Dachlast ACHTUNG! Die zulässige Dachlast von 75 kg (165 lbs.) darf nicht überschritten werden - Unfallgefahr! Das maximal zulässige Gesamtgewicht von Grundträger, Aufbauteilen und Zuladung von 75 kg (165 lbs.) ist zu be- achten.
- Seite 5 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Beladung - Grundträger nicht gegeneinander verspannen ACHTUNG! Grundträger nicht gegeneinander verspannen - Unfallge- fahr! Beladung - erst Grundträger, dann Aufbauteile montieren ACHTUNG! Erst nach der Montage des Grundträgers am Fahrzeug die Aufbauteile auf diesem montieren - Unfallgefahr! Beladung - Öffnungsbereich der Gepäckraumklappe Vorsicht! Um Beschädigungen am Fahrzeug zu vermeiden, ist bei der...
- Seite 6 Nichtbenutzung vom Fahrzeug abgenommen werden. ACHTUNG! Reparaturen oder Austausch von Teilen durch einen Fachbetrieb durchführen lassen. Es wird empfohlen, die bei Ihrem Audi-Partner erhältlichen Original-Ersatzteile zu verwenden. Vorsicht! Durch die Montage eines Grundträgers mit/ohne Aufbautei- len verändert sich die Höhe Ihres Fahrzeugs, dies ist z. B.
- Seite 7 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Vorsicht! Nicht mit montiertem Grundträger mit/ohne Aufbauteilen in die Waschanlage fahren. 2 Sicherheitshinweise...
- Seite 8 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Teile Lieferumfang – Überprüfen Sie vor der Montage des Grundträgers die Teile auf Vollständigkeit. Stück Beschreibung Info Trägerbrücke vorn Kennzeichnung an der Unterseite in Fahrtrichtung links Trägerbrücke hinten Kennzeichnung an der Unterseite in Fahrtrichtung links Profilabdeckung Länge 1240 mm Drehmomentschlüssel 4 Nm...
- Seite 9 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 11 - Dachauflage q vorne links q vorne rechts q hinten links q hinten rechts 12 - Kralle q vorne links q vorne rechts q hinten links q hinten rechts 13 - Spannschraube (4x) 14 - Montagehilfe 15 - Drehmomentschlüssel 4 Nm 16 - Abdeckklappe (4x) 17 - Schloss (4x) 18 - Schlüssel (2x) 19 - Scheibe M6 (8x)
- Seite 10 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Montage/Demontage des Grund- trägers auf dem Fahrzeug Montage des Grundträgers auf dem Fahrzeug Vorbereitung des Grundträgers für die Montage – Mit Schlüssel -18- das Schloss -17- aufschließen. – Tragen Sie bitte hier die Schlüsselnummer Ihres Grundträ- gers ein, damit bei Verlust der Ersatz erleichtert wird.
- Seite 11 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 – dann die Krallen -12- bis zum Anschlag heraus schwen- ken, ... – Die „Nasen“ der Krallen in die Grundkörper einhängen. Hinweis In der Montagestellung stehen die Krallen -12- deutlich von den Stützfüßen ab. Bestimmung der Montageposition Die Positionierungsbolzen -X- bzw.
- Seite 12 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Montage des Grundträgers – Die beiden Trägerbrücken im Bereich der Positionierungs- bolzen -X- bzw. -Y- vorsichtig auf das Fahrzeugdach aufset- zen. Die Krallen müssen sich dabei in Montageposition be- finden. Hierbei sind die Aufkleber -23- an den Profilrohrun- terseiten zu beachten.
- Seite 13 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 – Kralle -12- oberhalb der Montagehilfe in die Positionierungs- bolzen -Y- einsetzen und vorsichtig bis zum Anschlag ein- schieben. Hinweis Die Abbildung zeigt die Montage der vorderen Trägerbrücke. – Den Grundträger an der Kralle -12- in Fahrtrichtung bis An- schlag nach vorn schieben.
- Seite 14 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 Der Spalt -a- darf max. 1 mm betragen. Liegen die Auflagegummis des Stützfußgehäuses nicht bündig auf, wird empfohlen die Breiteneinstellung in einem Fachbetrieb ⇒ „ Einstellung der Grundträ- zu prüfen und einstellen zu lassen gerbreite“...
- Seite 15 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 – Zum Montieren von Aufbauteilen die Profilkappe -1- vom Profilrohr -5- abziehen -Pfeil A-. – Die Aufbauteile in die vorhandene T-Nut einführen -Pfeil B-. – Profilkappe -1- wieder aufschieben -Pfeil C-. Bei Nichtbenutzung von Aufbauteilen die T-Nut mit der Pro- filabdeckung -4- verschließen.
- Seite 16 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 – Die Grundträger vom Fahrzeugdach nehmen. – Die Krallen -12- aus der Montageposition aushängen und nach unten schwenken. – Schraube -13- ca. 10 Umdrehungen eindrehen. – Abdeckklappe -16- schließen und Schloss mit Schlüssel ab- schließen.
- Seite 17 Einbauanleitung - TT Coupé 2015▶ Ausgabe 07.2014 – Lösen Sie mit einem Innensechskantschlüssel (5 mm) die Innensechskantschrauben -2- am rechten Stützfuß so weit, bis sich der Stützfuß verschieben lässt. Der Grundträger ver- bleibt dabei auf dem Fahrzeugdach. – Stellen Sie den Grundträger so ein, dass die Auflagegummis des rechten Stützfußgehäuses bündig mit der Dachkante abschließen -Pfeil-.
- Seite 195 售后服务 安装说明 TT Coupé 2015▶ 基架用于供货范围 8S8.071.126 奥迪原装配件 版本 2014.07 售后服务技术信息...
