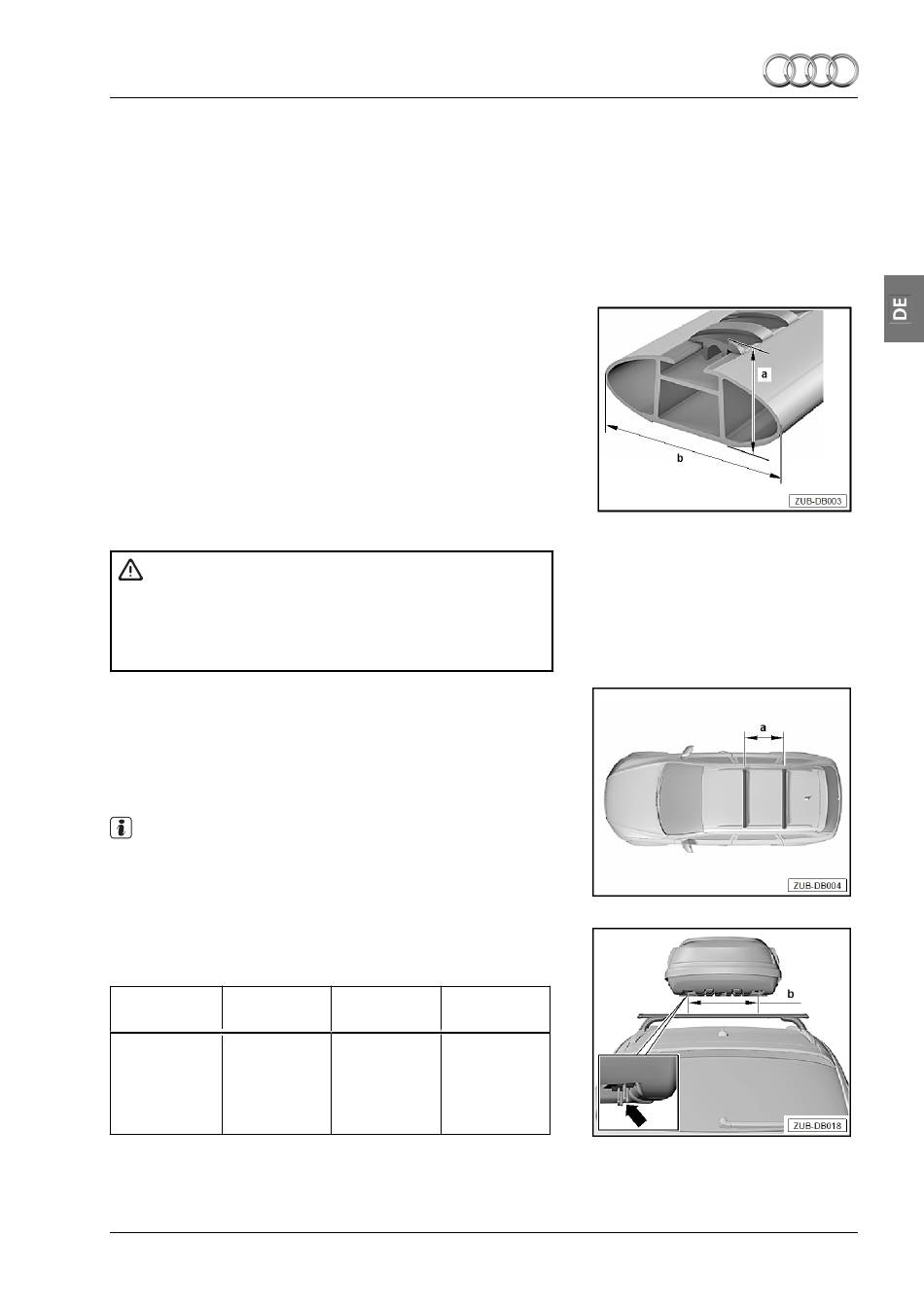

4 Ski- und Gepäckbox
4.1 Montage der Ski- und Gepäckbox
– Überprüfen Sie vor der Montage den Lieferumfang auf Voll-
ständigkeit.
Die Grundträger müssen über eine entsprechende Größe und
eine elastische Auflagefläche (Profilabdeckung) verfügen.
Die Ski- und Gepäckbox kann auf vielen handelsüblichen
Grundträgern mittels beiliegenden Befestigungselementen
montiert werden, deren Trägerrohre über die erforderlichen Ab-
messungen verfügen:
a - 18 bis 30 mm
b - Maximal 80 mm
Verfügt Ihr Grundträger nicht über die erforderlichen Abmessun-
gen, kann die Ski- und Gepäckbox mit einem T-Nut-Adapter an
den Grundträgern befestigt werden.
– Bei Grundträgern mit T-Nut-Profil sind die Profilabdeckungen
(Lieferumfang von Grundträgern) zu montieren.
ACHTUNG!
Bei ungenügender oder nur teilweiser Befestigung be-
steht die Gefahr, dass die Ski- und Gepäckbox sich löst
und während der Fahrt vom Fahrzeugdach fällt - Unfallge-
fahr!
– Zur sicheren Montage der Ski-Gepäckbox montieren Sie den
Grundträger, unter Beachtung der Montageanleitung des
Grundträgers und den Fahrzeugangaben, am Fahrzeug.
Der Abstand -a- der Grundträger zueinander muss zwischen
555 mm und 935 mm betragen (gemessen von Mitte zu Mitte
der Trägerrohre).
Hinweis
Es sollte immer der größtmögliche Abstand -a- gewählt werden.
Zur sicheren Montage der Ski-Gepäckbox mittels beiliegender
Befestigungselemente muss ein frei umgreifbarer Tragrohrbe-
reich von min. -b- vorliegen, siehe Tabelle
Ski- und Ge- 8X0.071.200
päckbox
Abstand -b- 540 mm
zwischen den
Befestigungs-
elementen
in mm
Einbauanleitung - Ski- und Gepäckbox
8V0.071.200 8K0.071.200
376 mm 508 mm
Ausgabe 12.2014
