Baugruppen - Jungheinrich EKC Serie Betriebsanleitung

2

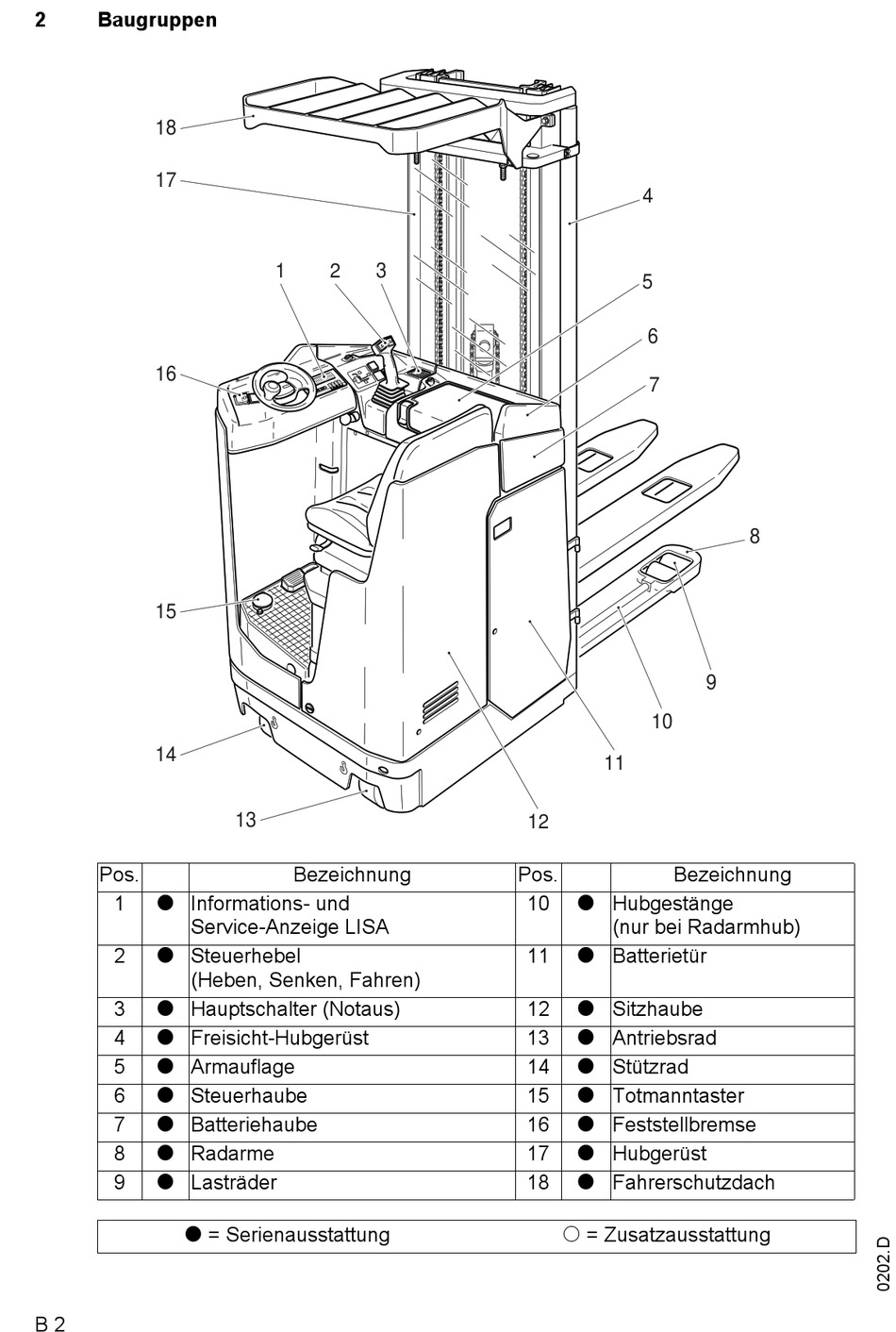

Baugruppen

18
17
16
15
14
Pos.
t Informations- und
1
Service-Anzeige LISA
t Steuerhebel
2
(Heben, Senken, Fahren)
t Hauptschalter (Notaus)
3
t Freisicht-Hubgerüst
4
t Armauflage
5
t Steuerhaube
6
t Batteriehaube
7
t Radarme
8
t Lasträder
9
t = Serienausstattung
B 2
1 2 3
13
Bezeichnung
4
5
6
7
10
11
12
Pos. Bezeichnung
t Hubgestänge
10
(nur bei Radarmhub)
t Batterietür
11
t Sitzhaube
12
t Antriebsrad
13
t Stützrad
14
t Totmanntaster
15
t Feststellbremse
16
t Hubgerüst
17
t Fahrerschutzdach
18
o = Zusatzausstattung
8
9
