Jungheinrich EKS 310k Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Jungheinrich Anleitungen
  4. Gabelhubwagen
  5. EKS 310k
  6. Betriebsanleitung
Jungheinrich EKS 310k Betriebsanleitung

Jungheinrich EKS 310k Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

EKS 310k/310
07.04 -
D
Betriebsanleitung
52025066
07.08

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jungheinrich EKS 310k

Inhaltszusammenfassung für Jungheinrich EKS 310k

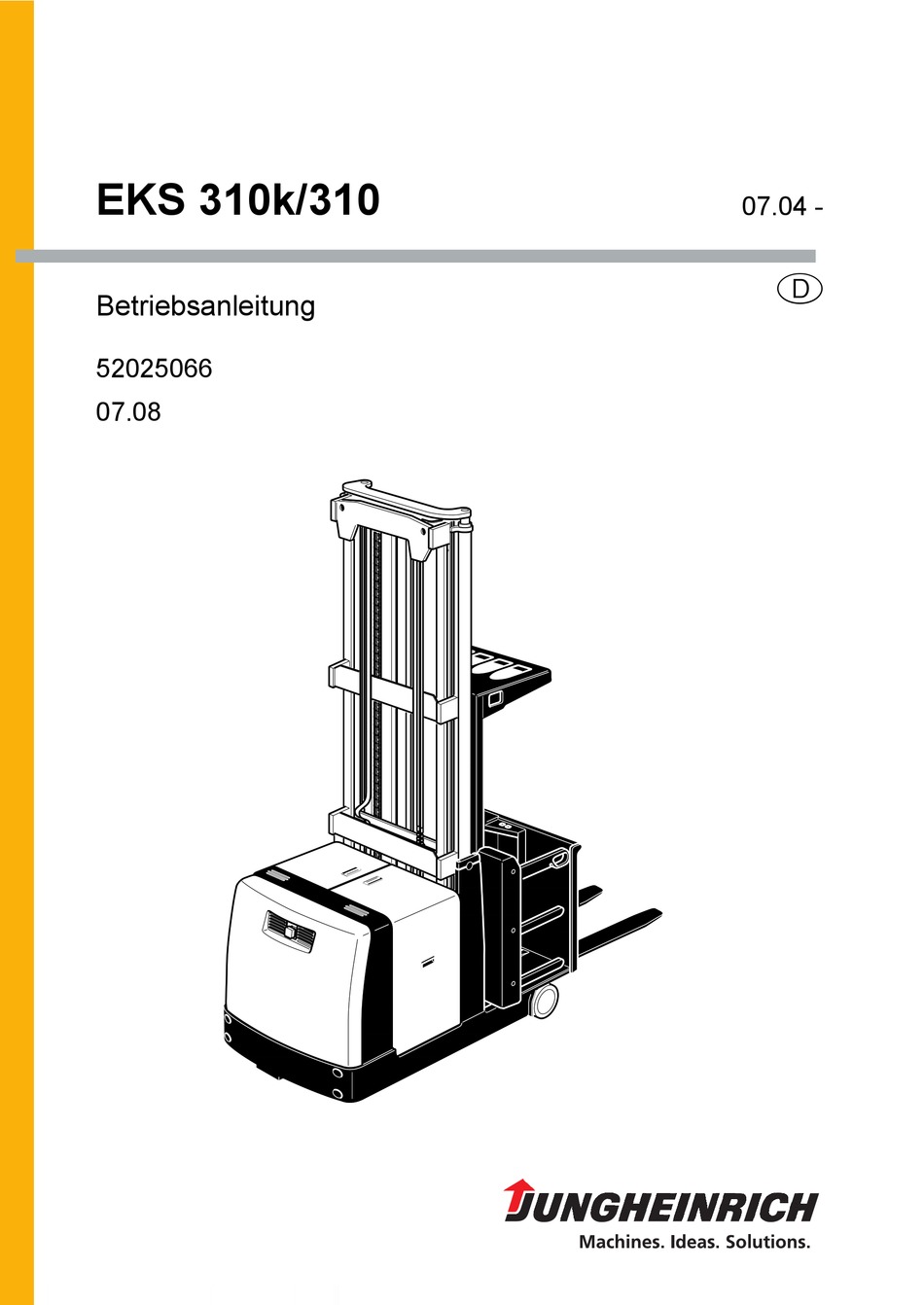

  • Seite 1 EKS 310k/310 07.04 - Betriebsanleitung 52025066 07.08...
