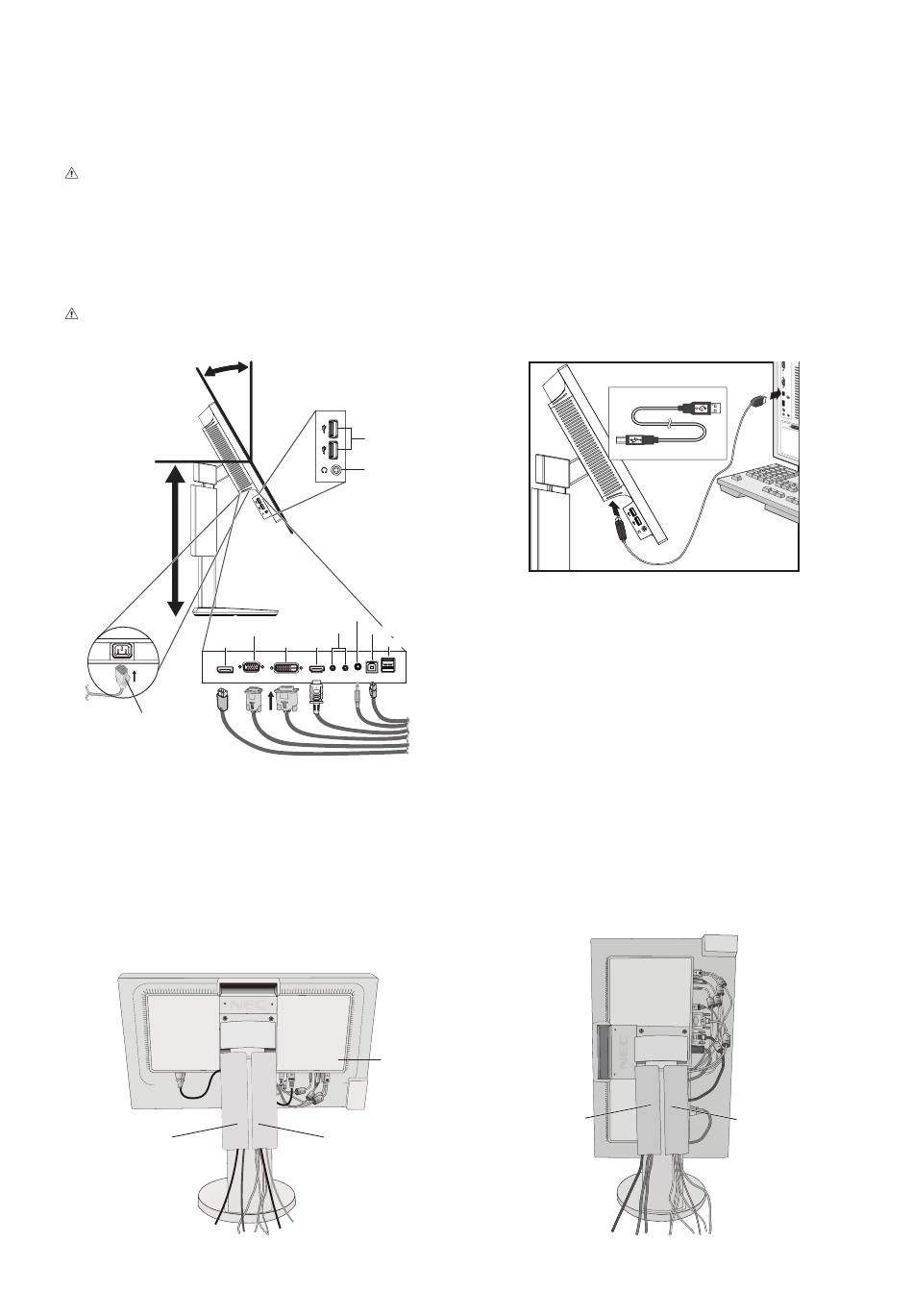

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
VORSICHT: Biegen Sie das USB-Kabel nicht. Dies kann zu Erhitzung und in der Folge zu einem Brand führen.
HINWEIS: Verwenden Sie kein dämpfendes Audiokabel (mit integriertem Widerstand). Bei Verwendung eines Audiokabels
mit integriertem Widerstand verringert sich die Lautstärke.
HINWEIS: Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene
Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel
erhöhen.
VORSICHT: Schließen Sie Kopfhörer nicht an den Monitor an, während Sie diese tragen.
Je nach Lautstärkepegel kann dies zu Gehörschäden oder -verlust führen.
30° Neigung
Höchste
Fußposition
DisplayPort
Netzkabel
Abbildung C.1
*: Siehe Seite 25.
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
HINWEIS: Die Kabelabdeckung kann nicht entfernt werden.
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken
können.
Netzkabel
DisplayPort-Kabel
D-SUB-Kabel
Abbildung C.2
USB-Downstream
Kopfhörer
Audioeingang
ControlSync IN/OUT*
D-SUB USB-Upstream
DVI HDMI USB-Downstream
Schlitz für Diebstahlsicherung
DVI-Kabel
HDMI-Kabel
Audiokabel
ControlSync-Kabel
USB-Kabel
Typ B
HINWEIS: Eine Einstellung des Lautstärkereglers
und des Equalizers auf andere als von der
Mittelstellung vorgegebene Einstellungen
kann die Ausgangsspannung am Ohr-/
Kopfhörerausgang und damit auch den
Schalldruckpegel erhöhen.
Netzkabel
DisplayPort-Kabel
D-SUB-Kabel
Deutsch-8
Typ A
Typ A
Typ B
Abbildung C.1a
DVI-Kabel
HDMI-Kabel
Audiokabel
ControlSync-Kabel
USB-Kabel
Abbildung C.3
