3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von 35 Grad und heben Sie ihn in die
höchste Position.
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
den Downstream-Anschluss des Monitors einstecken.
VORSICHT: Biegen Sie das USB-Kabel nicht. Dies kann zu Erhitzung und in der Folge zu einem Brand führen.
VORSICHT: Schließen Sie Kopfhörer nicht an den Monitor an, während Sie diese tragen.
Je nach Lautstärkepegel kann dies zu Gehörschäden oder -verlust führen.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
HINWEIS: Verwenden Sie ein Audiokabel ohne integrierten Widerstand. Die Verwendung eines Audiokabels mit
integriertem Widerstand verringert die Lautstärke.
35° Neigung
Höchste
Fußposition
DVI
Netzkabel

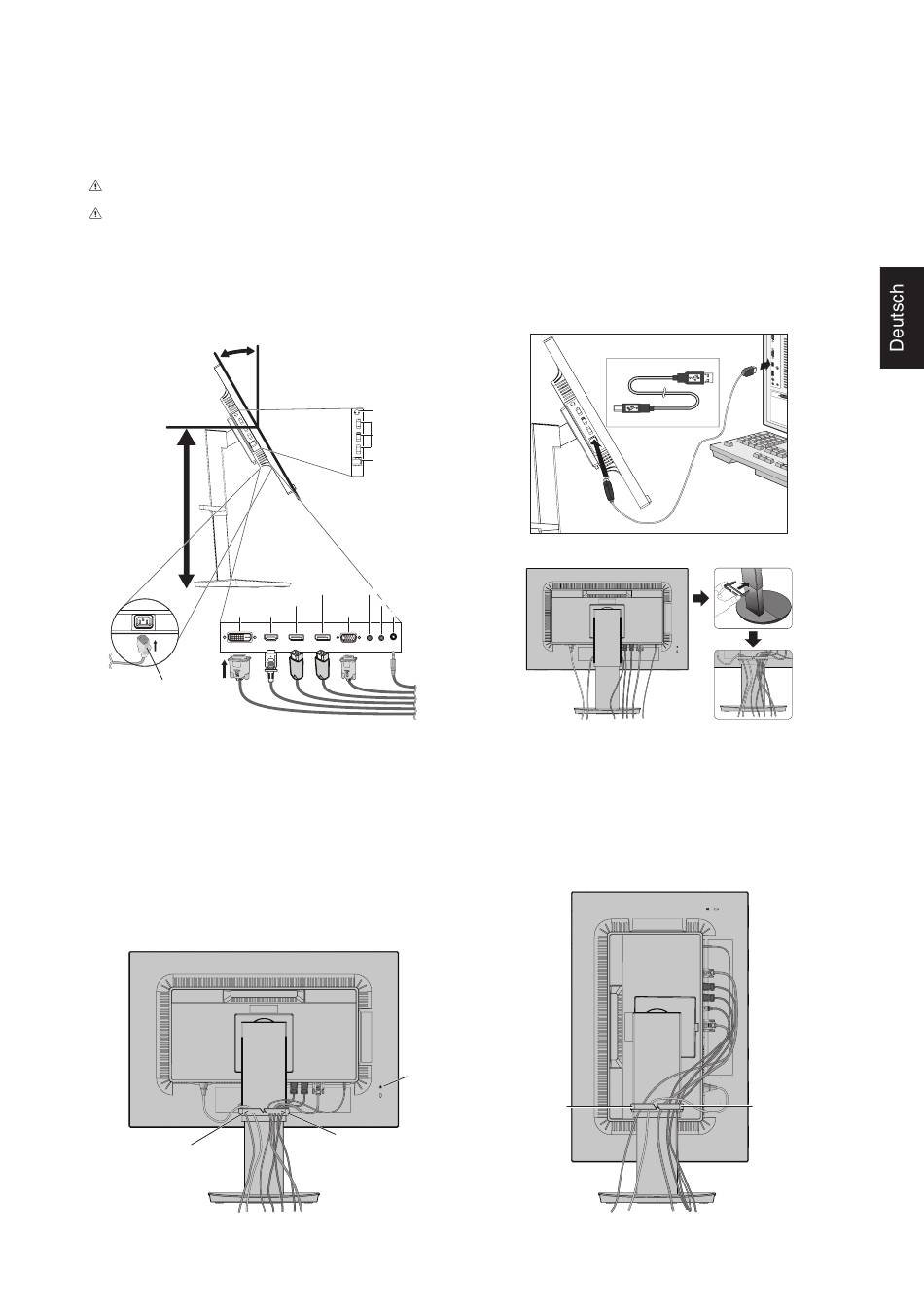

Abbildung C.1
* : Siehe Seite 12.
1
* 2 : Siehe Seite 11.
HINWEIS: Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene
Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel erhöhen.
5. Setzen Sie den Kabelhalter auf den Standfuß (Abbildung C.2).
Führen Sie die Kabel sicher und gleichmäßig in den Kabelhalter ein (Abbildung C.3 und Abbildung C.4).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken können.
Netzkabel
DVI-Kabel
Abbildung C.3
* : Stereo-Miniklinkenstecker, ø 3,5 mm.
3
Kopfhörer
USB-Downstream (USB Typ A)
USB-Upstream (USB Typ B)
DisplayPort OUT* ControlSync IN*
1 2
DisplayPort IN* ControlSync OUT*
1
HDMI D-SUB Audioeingang
Schlitz für
Diebstahlsicherung
HDMI-Kabel
DisplayPort-Kabel
Kabel mit 15-poligem
Mini-D-SUB-Stecker
ControlSync-Kabel
Audiokabel*
3
Deutsch-7
Typ B
Typ B
Abbildung C.1a
2
Abbildung C.2
Netzkabel
DVI-Kabel
Abbildung C.4
Typ A
Typ A
HDMI-Kabel
DisplayPort-Kabel
Kabel mit
15-poligem Mini-
D-SUB-Stecker
ControlSync-Kabel
Audiokabel*
3
