Airzone Aidoo Leitfaden Zur Integration Seite 6

Objekt Nr.
Beschreibung
Werte
Art des Zugriffs auf den Bus
Identifikation Datapoint
Hinweis: Konfigurieren Sie den Objekttyp im Abschnitt Konfiguration des Ventilators auf der Registerkarte Parameter in ETS.
Standardmäßig ist er mit dem Datapoint 5.001 (Prozentsteuerung) konfiguriert. Siehe Abschnitt
Konfiguration des Ventilators
Objekt Nr.
Beschreibung
Werte
Art des Zugriffs auf den Bus
Identifikation Datapoint
Hinweis: Konfigurieren Sie den Objekttyp im Abschnitt Konfiguration der Lamellen nach oben/unten auf der Registerkarte
Parameter in ETS. Standardmäßig ist er mit dem Datapoint 5.001 (Prozentsteuerung) konfiguriert. Siehe Abschnitt
Konfigurationsparameter, Punkt Konfiguration der Lamellen nach oben/unten
Objekt Nr.
Beschreibung
Werte
Art des Zugriffs auf den Bus
Identifikation Datapoint
Objekt Nr.
Beschreibung
Werte
Art des Zugriffs auf den Bus
Identifikation Datapoint

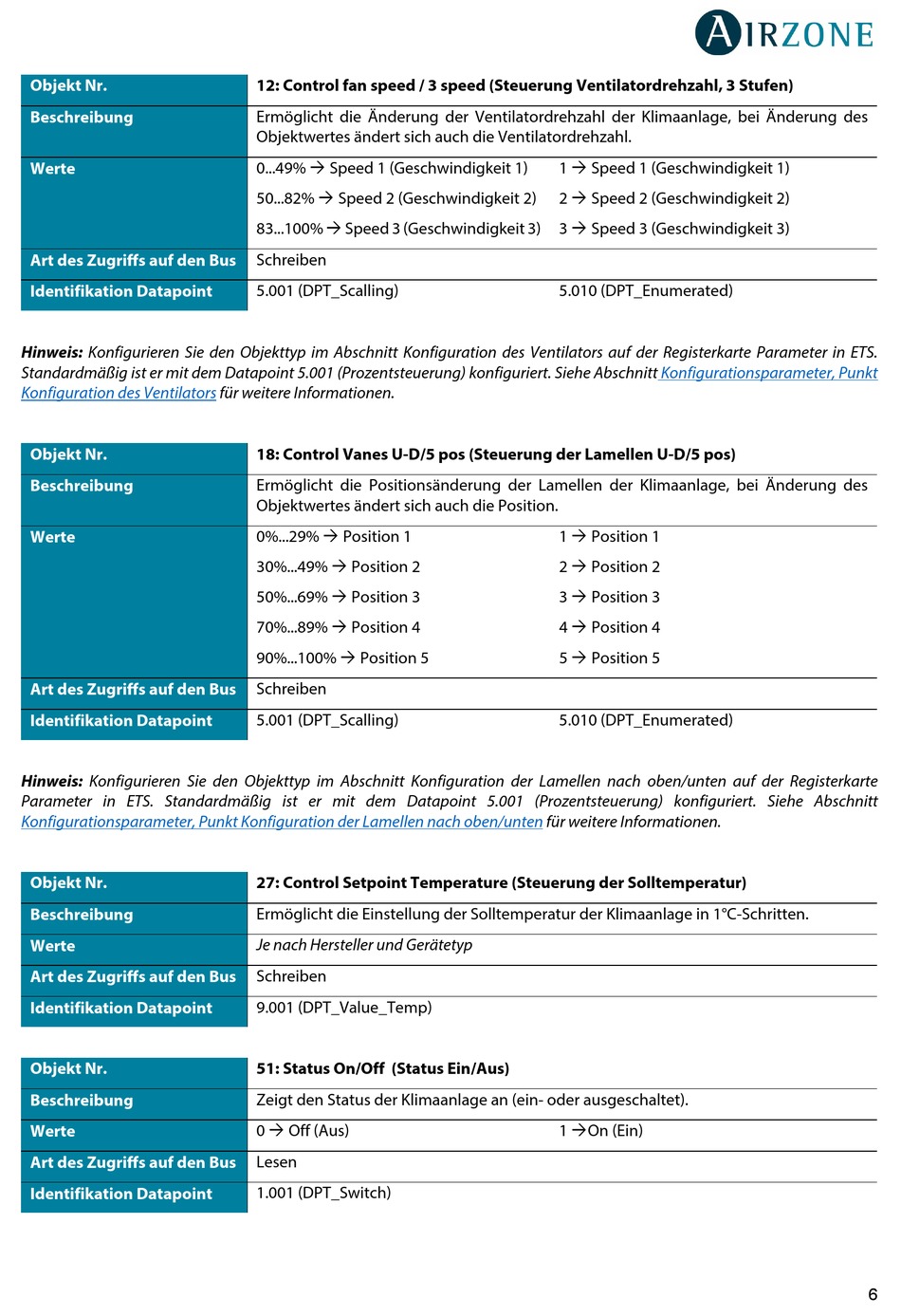

12: Control fan speed / 3 speed (Steuerung Ventilatordrehzahl, 3 Stufen)
Ermöglicht die Änderung der Ventilatordrehzahl der Klimaanlage, bei Änderung des
Objektwertes ändert sich auch die Ventilatordrehzahl.
0...49%  Speed 1 (Geschwindigkeit 1)
50...82%  Speed 2 (Geschwindigkeit 2)
83...100%  Speed 3 (Geschwindigkeit 3)
Schreiben
5.001 (DPT_Scalling)
für weitere Informationen.
18: Control Vanes U-D/5 pos (Steuerung der Lamellen U-D/5 pos)
Ermöglicht die Positionsänderung der Lamellen der Klimaanlage, bei Änderung des
Objektwertes ändert sich auch die Position.
0%...29%  Position 1
30%...49%  Position 2
50%...69%  Position 3
70%...89%  Position 4
90%...100%  Position 5
Schreiben
5.001 (DPT_Scalling)
27: Control Setpoint Temperature (Steuerung der Solltemperatur)
Ermöglicht die Einstellung der Solltemperatur der Klimaanlage in 1°C-Schritten.
Je nach Hersteller und Gerätetyp
Schreiben
9.001 (DPT_Value_Temp)
51: Status On/Off (Status Ein/Aus)
Zeigt den Status der Klimaanlage an (ein- oder ausgeschaltet).
0  Off (Aus)
Lesen
1.001 (DPT_Switch)
1  Speed 1 (Geschwindigkeit 1)
2  Speed 2 (Geschwindigkeit 2)
3  Speed 3 (Geschwindigkeit 3)
5.010 (DPT_Enumerated)
Konfigurationsparameter, Punkt
1  Position 1
2  Position 2
3  Position 3
4  Position 4
5  Position 5
5.010 (DPT_Enumerated)
für weitere Informationen.
1 On (Ein)
6
