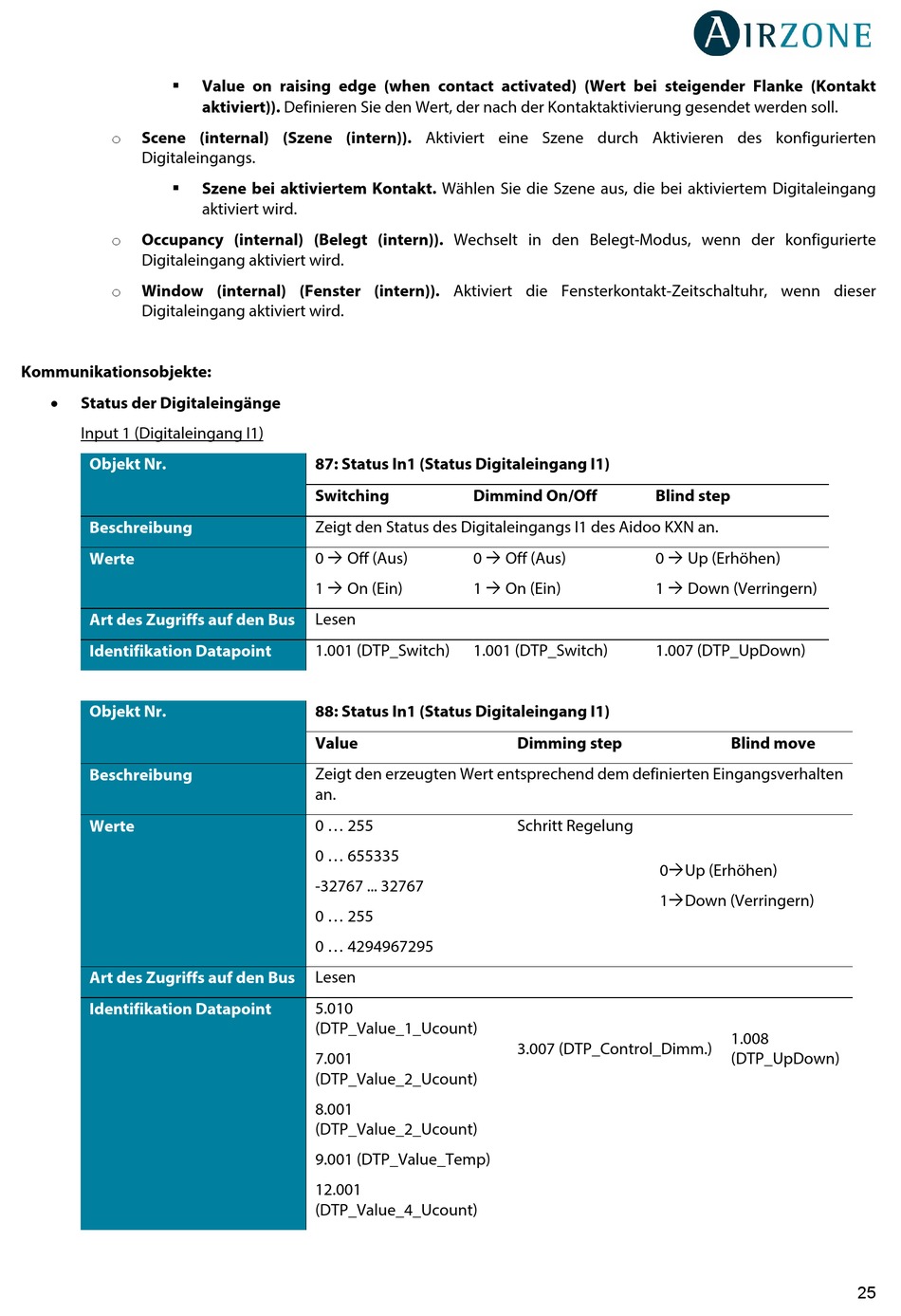

Airzone Aidoo Leitfaden Zur Integration Seite 25


o
Scene (internal) (Szene (intern)). Aktiviert eine Szene durch Aktivieren des konfigurierten
Digitaleingangs.

o
Occupancy (internal) (Belegt (intern)). Wechselt in den Belegt-Modus, wenn der konfigurierte
Digitaleingang aktiviert wird.
o
Window (internal) (Fenster (intern)). Aktiviert die Fensterkontakt-Zeitschaltuhr, wenn dieser
Digitaleingang aktiviert wird.
Kommunikationsobjekte:
• Status der Digitaleingänge
Input 1 (Digitaleingang I1)
Objekt Nr.
Beschreibung
Werte
Art des Zugriffs auf den Bus
Identifikation Datapoint
Objekt Nr.
Beschreibung
Werte
Art des Zugriffs auf den Bus
Identifikation Datapoint
Value on raising edge (when contact activated) (Wert bei steigender Flanke (Kontakt
aktiviert)). Definieren Sie den Wert, der nach der Kontaktaktivierung gesendet werden soll.
Szene bei aktiviertem Kontakt. Wählen Sie die Szene aus, die bei aktiviertem Digitaleingang
aktiviert wird.
87: Status In1 (Status Digitaleingang I1)
Switching
Zeigt den Status des Digitaleingangs I1 des Aidoo KXN an.
0  Off (Aus)
1  On (Ein)
Lesen
1.001 (DTP_Switch)
88: Status In1 (Status Digitaleingang I1)
Value
Zeigt den erzeugten Wert entsprechend dem definierten Eingangsverhalten
an.
0 ... 255
0 ... 655335
-32767 ... 32767
0 ... 255
0 ... 4294967295
Lesen
5.010
(DTP_Value_1_Ucount)
7.001
(DTP_Value_2_Ucount)
8.001
(DTP_Value_2_Ucount)
9.001 (DTP_Value_Temp)
12.001
(DTP_Value_4_Ucount)
Dimmind On/Off
0  Off (Aus)
1  On (Ein)
1.001 (DTP_Switch)
Dimming step
Schritt Regelung
3.007 (DTP_Control_Dimm.)
Blind step
0  Up (Erhöhen)
1  Down (Verringern)
1.007 (DTP_UpDown)
Blind move
0Up (Erhöhen)
1Down (Verringern)
1.008
(DTP_UpDown)
25
