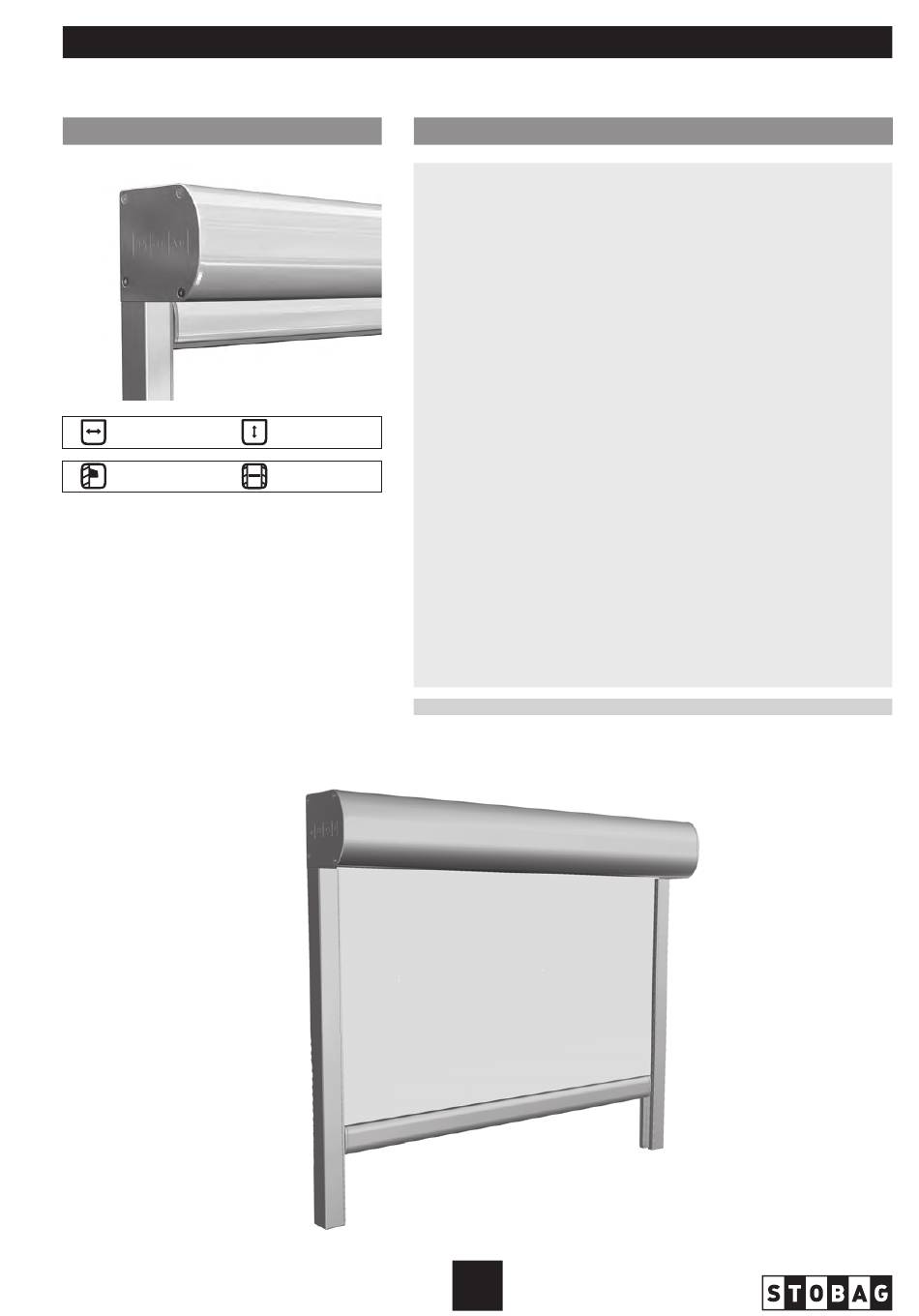

Stobag VENTOSOL VS5100 Serie Beschreibung

VENTOSOL VS5100
Senkrechtmarkise mit Reissverschlusstechnik
VS5100
min. 70 cm
*max. 400 cm
*226 – 400 cm Breite = max. Höhe 300 cm
mit Getriebe: max. Tuchfl äche 8 m
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Stranggepresstes Kastenprofil 100.5 mm hoch und 99 mm breit, leicht
abgerundet. Die Seitendeckel bestehen aus Alu-Gusslegierung.
Tuchwelle 60 mm Alu-Strangpress- oder 70 mm verzinktes Stahlprofil.
Der Antrieb erfolgt manuell mittels Getriebe (Untersetzung 4 :1) mit
Endanschlag oder ab einer Gesamtfläche > 8 m
strom-Rohrmotor 230 V / 50 Hz mit Friktionsbremse und elektronischer
Endlagen-Abschaltung. Gegenlager aus einer Alu-Gusslegierung pas-
send zum Seitendeckel.
Das Alu-Strangpress-Fallprofil mit der Dimension 24 x 40 mm wird mit
einem durchgezogenen Flachstahl als zusätzliches Gewicht aus gerüstet.
Alle Aluminiumprofile sowie die Alu-Gussteile sind pulver beschichtet.
Markisentuch aus Polyester, PVC oder Acryl aus der STOBAG-Collection.
Bei aufgesetzter Montage und mit einer Dimension von 2200 x 2000 mm
stabil bei einer Windgeschwindigkeit von 120 km/h (Windkanaltest).
min. 50 cm
VS5100/1 Wandmontage
*max. 350 cm
Befestigung an der Wand via Direktverschraubung oder mittels Befesti-
gungshalter aus Aluminium.
Die seitlichen U-Führungsprofile (Alu-Strangpressprofile 41 x 34 mm)
haben eine integrierte Nut für die Aufnahme der Halterungen und
sind mit dem SIR-System (Soft Integrated Retaining System) aus Kunst-
stoff ausgerüstet.
2
VS5100/2 Leibungsmontage
Befestigung in der Leibung durch die Führungsschiene.
Die seitlichen U-Führungsprofile (Alu-Strangpressprofile 33 x 34 mm)
sind ausschliesslich für die Leibungsmontage geeignet. Zur frei-
en Bewegung und zur Sicherung des SIR-Systems (Soft Integrated
Retaining System) sind zwei Kunststoffprofilführungen aufgedrückt.
LIEFERART
Mit Kastenprofil: Markise komplett zusammengebaut mit aufgezogenem Tuch und
Führungsschienen separat mitgeliefert.
1.1
VS5100
07/2020
durch einen Wechsel-
