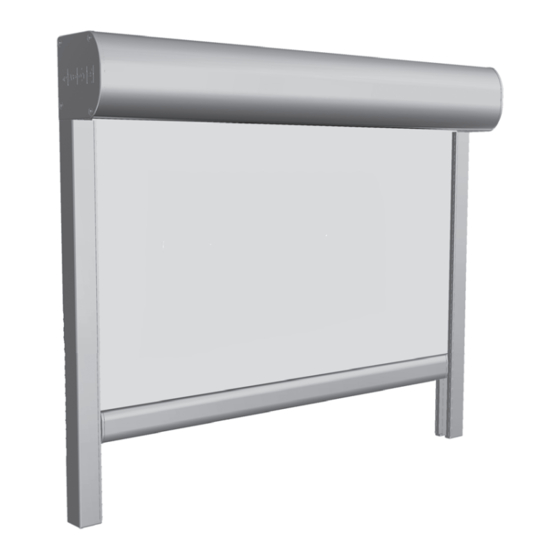

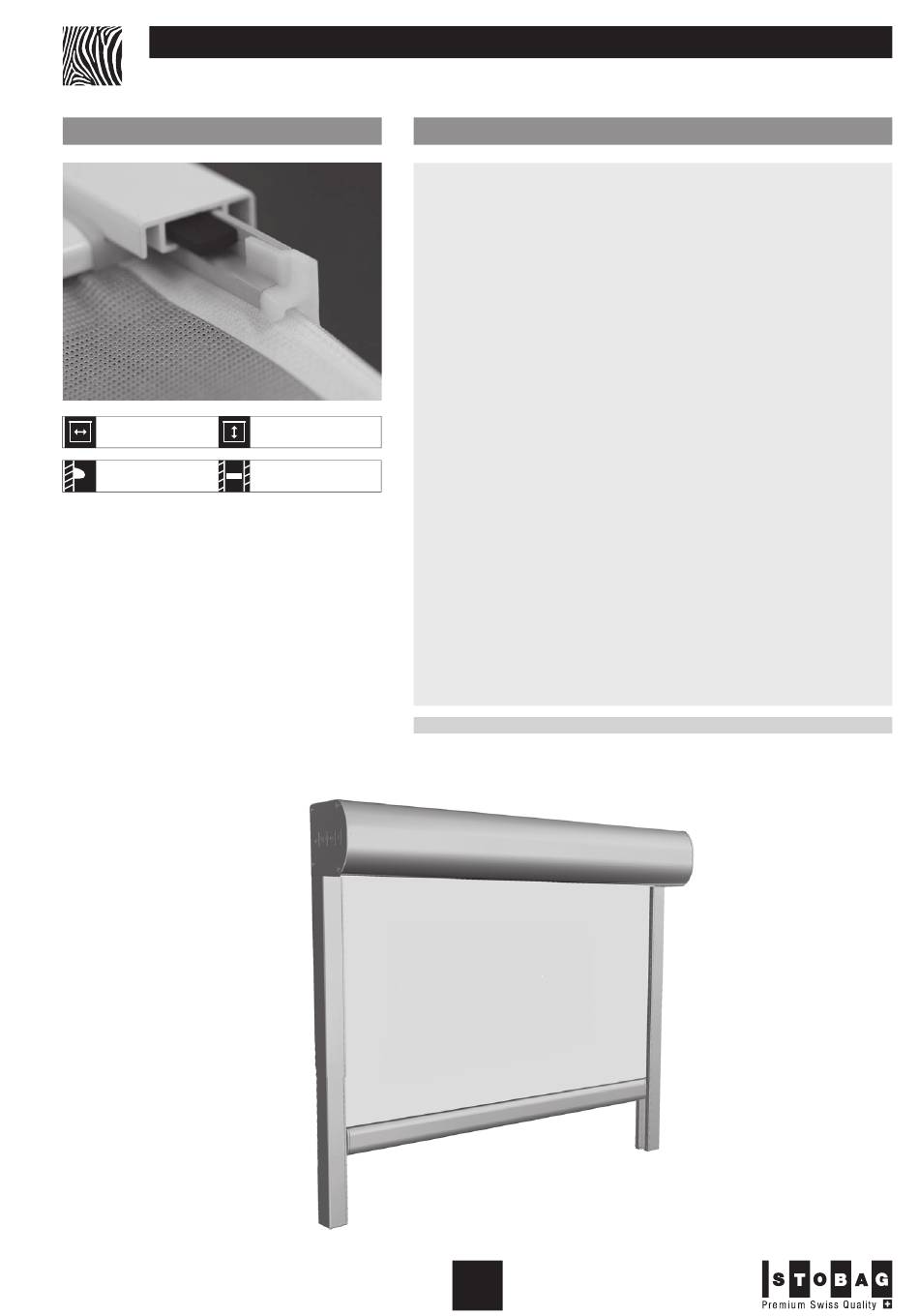

VentoSol VS5200
Senkrechtmarkise mit Reissverschlusstechnik
VS5200
min. 75 cm
*max. 500 cm
mit Getriebe: max. Tuchfl äche 8 m
max. Breite / Höhe 400 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Stranggepresstes Kastenprofil 120.5 mm hoch und 126 mm breit, leicht
abgerundet. Die Seitendeckel bestehen aus Alu-Gusslegierung. Tuch-
welle 78 mm oder 85 mm verzinktes Stahlprofil.
Der Antrieb erfolgt manuell mittels Getriebe (Untersetzung 4:1) mit End-
anschlag oder ab einer Gesamtfläche > 8 m2 oder ab einer Höhe
> 4000 mm durch einen Wechselstrom-Rohrmotor 230V/50Hz mit Frik-
tionsbremse und elektronischer Endlagen-Abschaltung. Gegenlager
aus einer Alu-Gusslegierung passend zum Seitendeckel.
Das Alu-Strangpress-Fallprofil mit der Dimension 24 x 40 mm wird mit
einem durchgezogenen Flachstahl als zusätzliches Gewicht ausgerüstet.
Alle Aluminiumprofile sowie die Alu-Gussteile sind pulverbeschichtet.
Markisentuch aus Polyester, PVC oder Acryl aus der STOBAG-Collection.
Bei aufgesetzter Montage und mit einer Dimension von 2200 x 2000 mm
stabil bei einer Windgeschwindigkeit von 120 km/h (Windkanaltest).
min. 50 cm
VS5200/1 Wandmontage
*max. 500 cm
Befestigung an der Wand mittels Clipsystem aus Kunststoff oder
Be festigungshalter aus Aluminium.
Die seitlichen U-Führungsprofile (Alu-Strangpressprofile 41 x 34 mm)
haben eine integrierte Nut für die Aufnahme der Halterungen und
sind mit dem SIR-System™ (Soft Integrated Retaining System) aus
2
Kunststoff ausgerüstet.
VS5200/2 Leibungsmontage
Befestigung in der Leibung durch die Führungsschiene.
Die seitlichen U-Führungsprofile (Alu-Strangpressprofile 33 x 34 mm)
sind ausschliesslich für die Leibungsmontage geeignet. Zur freien
Bewegung und zur Sicherung des SIR-Systems™ (Soft Integrated
Retaining System) sind zwei Kunststoffprofilführungen aufgedrückt.
LIEFERART
Mit Kastenprofil: Markise komplett zusammengebaut mit aufgezogenem Tuch und
Führungsschienen separat mitgeliefert.
5.161
06/2012
