VENTOSOL VM720/3
Senkrechtmarkise mit Reissverschlusstechnik

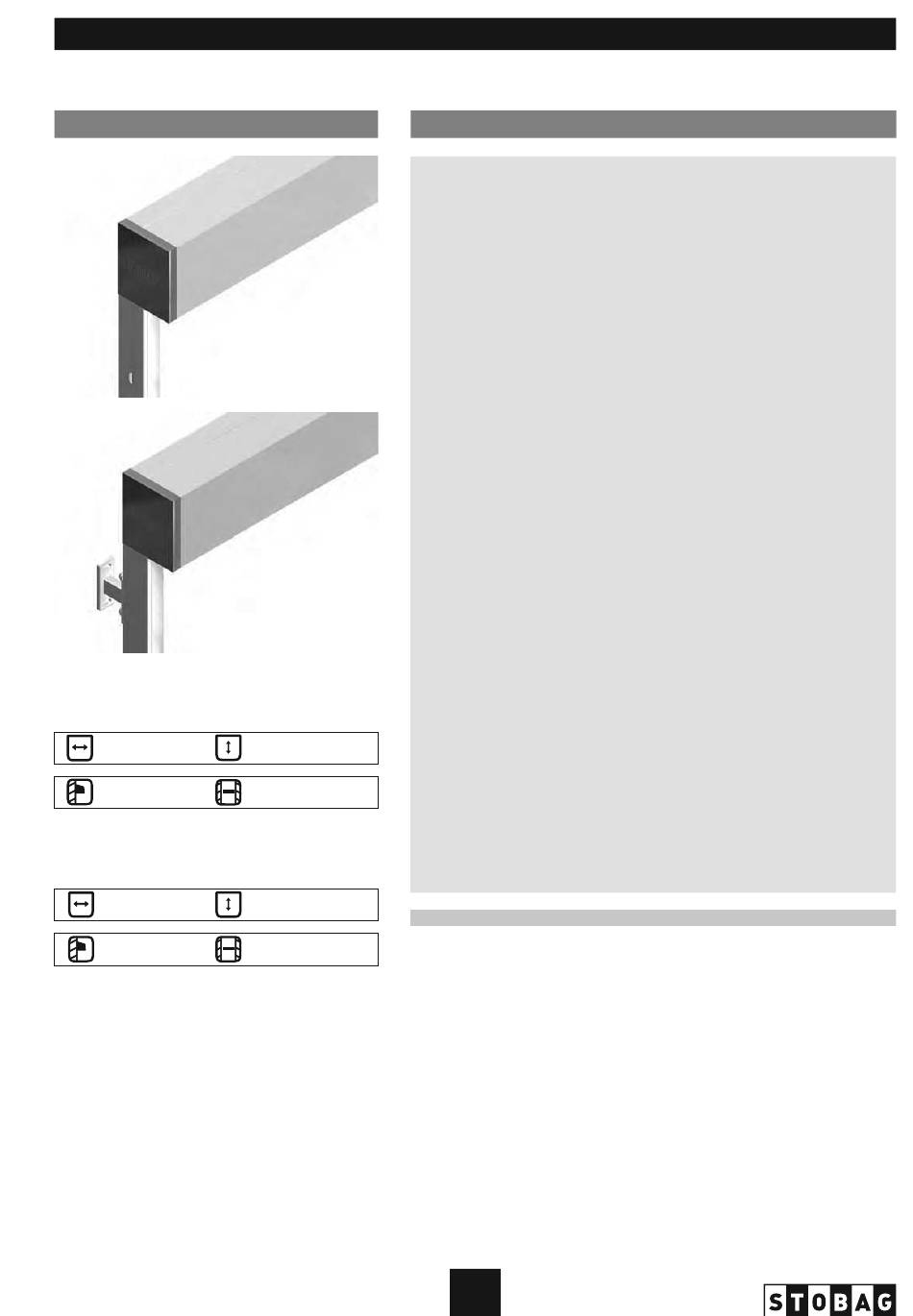

VM720/3
Kasten freitragend
min. 85 cm
max. 420 cm
Kasten fixiert
min. 85 cm
max. 700 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Der VENTOSOL VM720/3 besteht aus stranggepresstem, zweiteiligem Alu-Kastenprofil
mit einer Abmessung von 140 mm x 115 mm. Für das Tuch wird eine 70er Walze ver-
wendet die in einer Schale schwimmend gelagert ist. Durch diese «Floating-Technik»
wird die Tuchwelle nicht durchgebogen, was das Wickelverhalten verbessert und die
Faltenbildung des Tuches reduziert. Die Floating-Technik ermöglicht es die Anlage sehr
breit zu bauen.
Die Endschiene ist in eingefahrenem Zustand im Kasten versenkt damit die kubische
Form bestehen bleibt.
Die 2-teilige Führungsschiene ist für die direkte Wandmontage, Leibungsmontage und
Montage mit Befestigungshaltern erhältlich. Alle Führungsschienen verfügen über eine
SIR-Führung um stets eine sichere und hohe Tuchspannung sicherzustellen.
Antrieb
Er erfolgt durch einen Wechselstrom-Rohrmotor 230 V, 50 Hz oder 120 V, 60 Hz
(länderspezifisch) mit Friktionsbremse und elektronischer Endlagen-Abschaltung. Ein
Antrieb über Getriebe ist nicht möglich.
Windwiderstand
Die Windwiderstandsklasse variiert je nach Anwendungsfall und Grösse der
B eschattungsanlage. Detaillierte Angaben sind der Leistungserklärung zu entnehmen,
welche auf dem Partnernet hinterlegt ist.
Montage bis 420 cm
Der VENTOSOL VM720/3 kann bis zu einer Breite von 420 cm frei tragend montiert
werden. Dabei werden nur die Führungsschienen montiert und der Kasten bleibt frei-
tragend.
Montage ab 421 cm
Ab einer Breite von 421 cm muss der Kasten zwingend fixiert werden. Nach der
Montage des Kastens werden die Führungsschienen seitlich montiert und befestigt.
min. 50 cm
max. 300 cm
min. 50 cm
max. 300 cm
LIEFERART
Mit Kastenprofil: Die Markise wird komplett montiert geliefert, wobei das Tuch aufgezogen ist.
Führungsschienen werden separat geliefert.
1.1
VM720/3
05/2019
