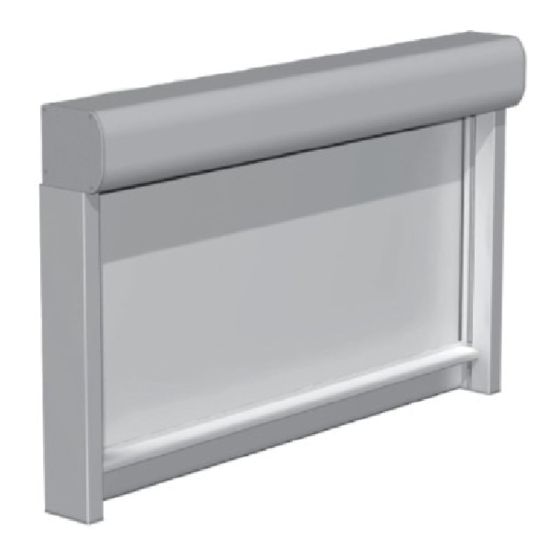

VENTOSOL VS5400
Senkrecht- / Horizontalmarkise mit Reissverschlusstechnik und Elektroantrieb
VS5400
min. 86 cm
max. 300 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com
Beschreibung
Stranggepresstes Kastenprofil 120.5 mm hoch und 126 mm breit,
leicht abgerundet. Die Seitendeckel bestehen aus Alu-Gusslegierung.
Tuchwelle 78 mm oder 85 mm verzinktes Stahlprofil. Der Antrieb
erfolgt durch einen Wechselstrom-Rohrmotor 230V/50Hz mit Frikti-
onsbremse und elektronischer Endlagen-Abschaltung. Gegenlager aus
einer Alu-Gusslegierung passend zum Seitendeckel.
Die seitlichen Führungsprofile (Alu-Strangpressprofile 95 x 34 mm) mit
integrierten Gasdruckfedern zur Spannung des Tuches haben eine Nut
für die Aufnahme der Befestigungshalter für die Wandmontage und sind
mit dem SIR-System™ (Soft Integrated Retaining System) aus Kunst-
stoff ausgerüstet. Leibungsmontage mittels Bohrlöcher in den Füh-
rungsprofilen. Das L-Alu-Strangpress-Fallprofil mit der Dimension 60.5
x 80 mm wird mit den passenden Fallprofildeckeln verschraubt. Alle
Aluminiumprofile sowie die Alu-Gussteile sind pulverbeschichtet. Marki-
sentuch aus Polyester, PVC oder Acryl aus der STOBAG-Collection.
min. 82 cm
Bei aufgesetzter Montage und mit einer Dimension von 2200 x 2000 mm
max. 400 cm
stabil bei einer Windgeschwindigkeit von 120 km/h (Windkanaltest).
LIEFERART
Mit Kastenprofil: Markise komplett zusammengebaut mit aufgezogenem Tuch und
Führungsschienen separat mitgeliefert.
1.1
VS5400
02/2019
