_MONTAGE IM DETAIL
E_GLASBODENTRÄGER:
1_
4_
7_
2_
5_

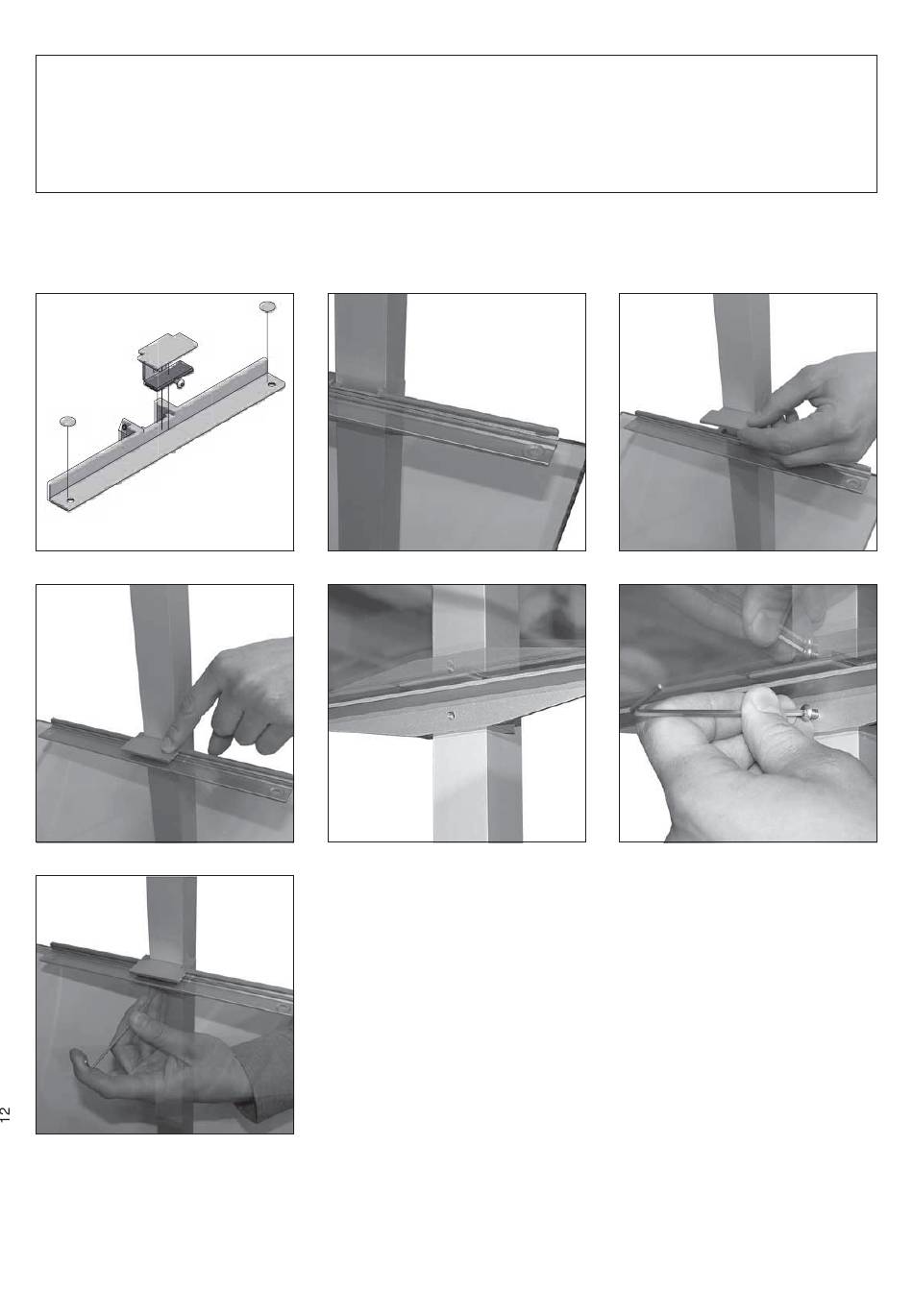

_Kleben Sie die Glasaufl agen rechts und links auf die Öffnungen in dem L-Träger
(Bild 1_ und 2_).
_Je nach Glasdicke nehmen Sie entweder das 2 mm Moosgummi für 10 mm Glas
oder die 4 mm Moosgummi für 8 mm Glas und kleben es unter die Glasbodenhal-
terung (siehe Detailzeichnung Seite 15).
_Dann legen Sie die Glasplatte auf den Träger und schieben die Halterung mit dem
Moosgummi von oben in den L-Träger, das Moosgummi muss zwischen der Glas-
platte und der Halterung sein (Bild 3_ und 4_).
_Befestigen Sie den Glasbodenhalter, indem Sie ihn gleichzeitug herunterdrücken
und mit der Befestigungsschraube festschrauben, verwenden Sie dazu bitte einen
2,5 mm Inbusschlüssel (Bild 5_ bis 7_).
