_MONTAGE IM DETAIL

A_PROFILANSCHLÜSSE:
Im Folgenden wird erklärt, wie die verschiedenen Profi lanschlüsse angebracht und verwendet werden:

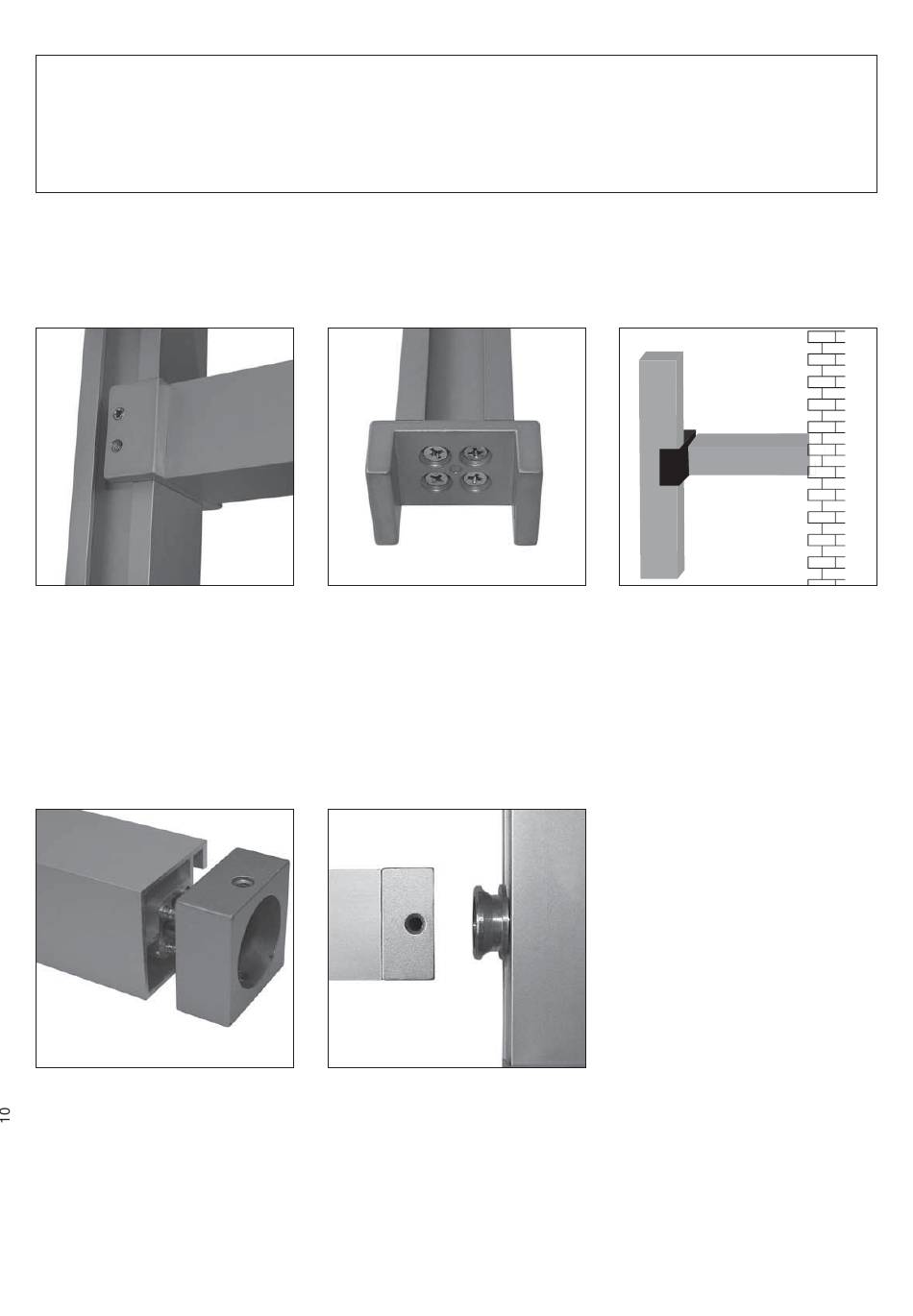

_UNIVERSALTRÄGER:
Der Universalträger dient als Anschluss eines Trägerprofi ls zur Seite und zur Befestigung des Schubkastenkorpus. Damit kann
das System UNO zur Seite mit der Wand verbunden werden und ist eine zusätzliche Abstützung zum Maueranschluss.
1_Der Universalträger für Profi lanschlüsse wird mit 4 Blechschrauben mit dem kurzen Profi lträger verbunden. Der kurze Profi lträ-
ger wird dabei als Wandanschluss verwendet.
2_Dann wird er mit 2 Gewindestiften mit dem Trägerprofi l verbunden. Die Gewindestifte werden mit dem beigefügten Inbus-
schlüssel befestigt.
_PROFILANSCHLUSS:
Der direkte Profi lanschluss ist höhenverstellbar und kann durch die Messingbuchse nach oben oder unten verschoben werden
und in beliebiger Höhe montiert werden. Schieben Sie die Messingbuchsen der Verbinder unbedingt rechtzeitig in die Profi -
le. Sie müssen ansonsten Ihre gesamte Konstruktion wieder abbauen! Die Gewindestifte für die Buchse dient der zusätzlichen
Stabilisierung bei extremer Belastung.
1_Die Messingbuchse wird in das Trägerprofi l eingeschoben (für mehr Stabilität können Sie die Buchse mit einem langen Gewin-
destift befestigen).
2_Die Profi lanschlusshalterung mit 4 Blechschrauben an ein kurzes Profi l befestigen.
3_Die Halterung über die Messingbuchse stülpen und mit 2 kurzen Gewindestiften befestigen.
