_MONTAGE IM DETAIL

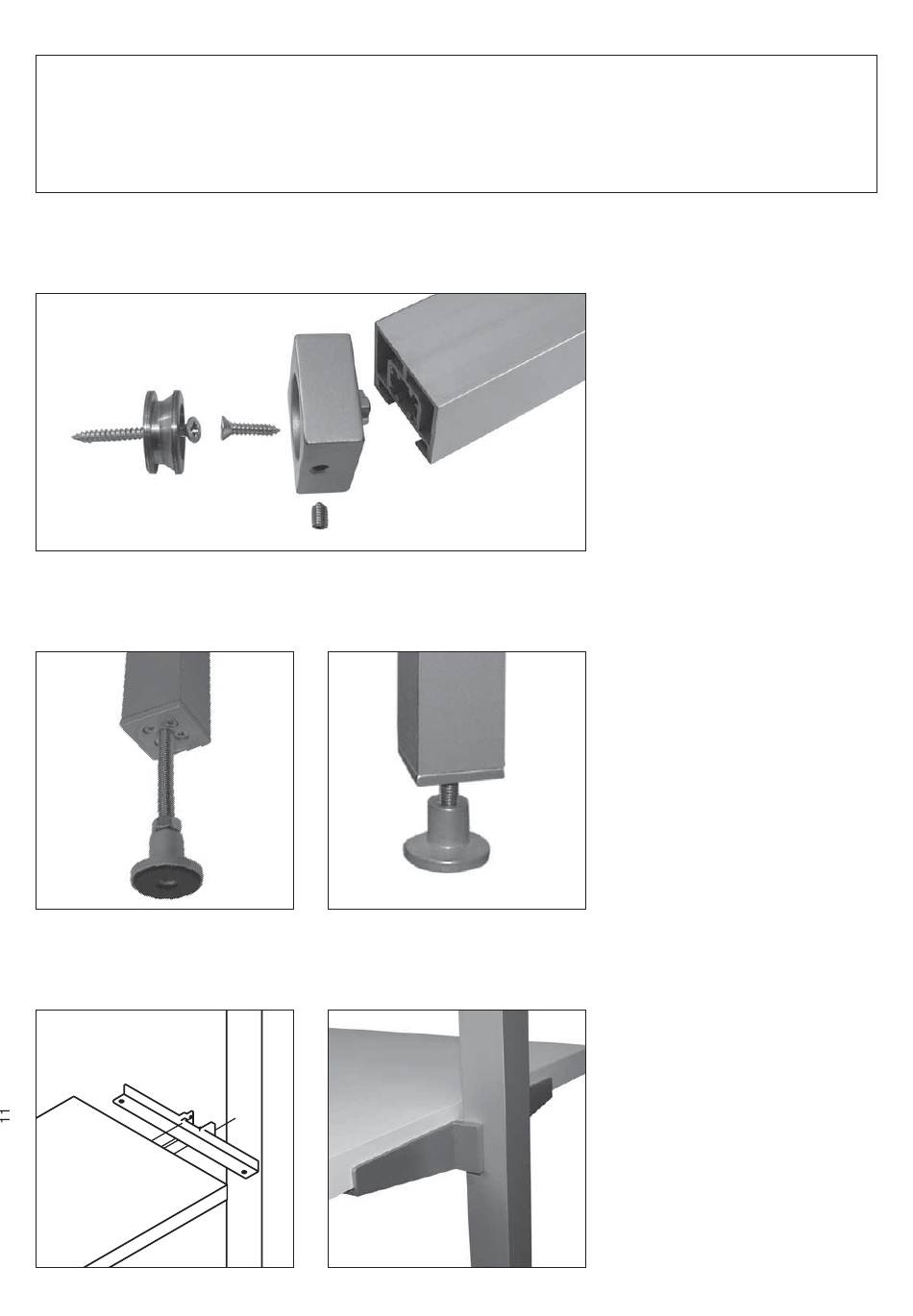

B_DECKEN- UND MAUERANSCHLUSS:

C_VERSTELLFUSS:

D_L-TRÄGER FÜR FACHBÖDEN:
Als erstes wird die Messingbuchse mit
einer Schraube an der Wand befestigt.
Das Trägerprofi l mit dem Mauer- bzw.
Deckenanschluss wird über die Buchse
gestülpt und mit 2 Gewindestiften am
Anschluss befestigt.
Der Verstellfuss wird durch die Verstell-
platte in das Trägerprofi l geschraubt
und ist dadurch höhenverstellbar. Die
Verstellplatte wird mit 4 Blechschrau-
ben am Trägerprofi l befestigt.
Der L-Träger dient als Halterung für
Fachböden und Schubkästen. Achten
Sie darauf, dass die Gewindestifte zur
Wand zeigen. Holzböden und Korpus-
se werden mit einer Senkkopfschraube
von 4,8 x 19 mm befestigt.
