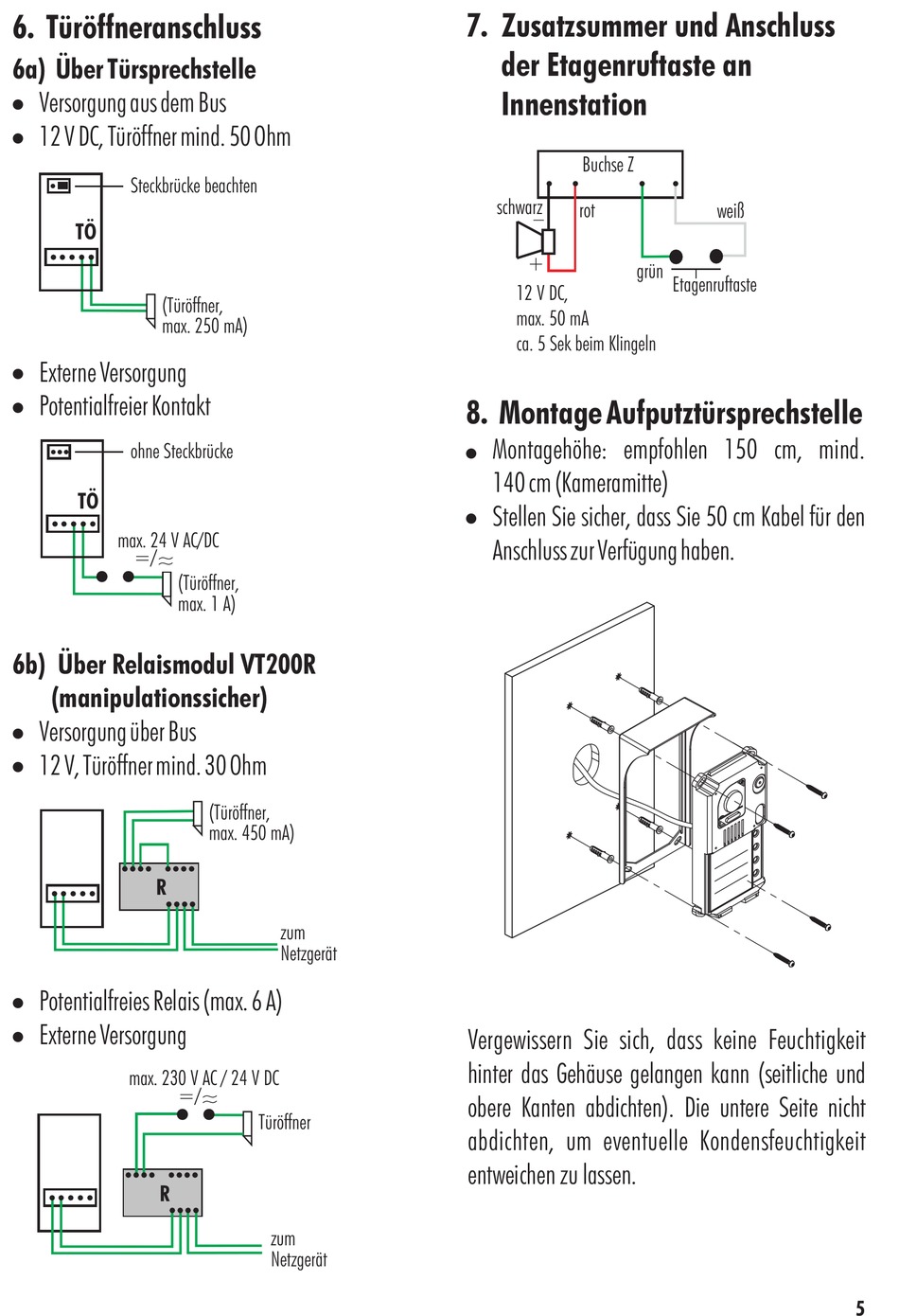

indexa VT200 Kurzanleitung Zur Installation Seite 5

6. Türöffneranschluss
6a) Über Türsprechstelle
!
Versorgung aus dem Bus
!
12 V DC, Türöffner mind. 50 Ohm
Steckbrücke beachten
TÖ
( Türöffner,
max. 250 mA)
!
Externe Versorgung
!
Potentialfreier Kontakt
ohne Steckbrücke
TÖ
max. 24 V AC/DC
=/~ ~
(
max. 1 A)
6b) Über Relaismodul VT200R
(manipulationssicher)
!
Versorgung über Bus
!
12 V, Türöffner mind. 30 Ohm
R
!
Potentialfreies Relais (max. 6 A)
!
Externe Versorgung
max. 230 V AC / 24 V DC
=/~ ~
R
Türöffner,
( Türöffner,
max. 450 mA)
zum
Netzgerät
Türöffner
zum
Netzgerät
7. Zusatzsummer und Anschluss
der Etagenruftaste an
Innenstation
Buchse Z
schwarz
_
rot
+
12 V DC,
max. 50 mA
ca. 5 Sek beim Klingeln
8. Montage Aufputztürsprechstelle
!
Montagehöhe: empfohlen 150 cm, mind.
140 cm (Kameramitte)
!
Stellen Sie sicher, dass Sie 50 cm Kabel für den
Anschluss zur Verfügung haben.
Vergewissern Sie sich, dass keine Feuchtigkeit
hinter das Gehäuse gelangen kann (seitliche und
obere Kanten abdichten). Die untere Seite nicht
abdichten, um eventuelle Kondensfeuchtigkeit
entweichen zu lassen.
weiß
grün
Etagenruftaste
5
