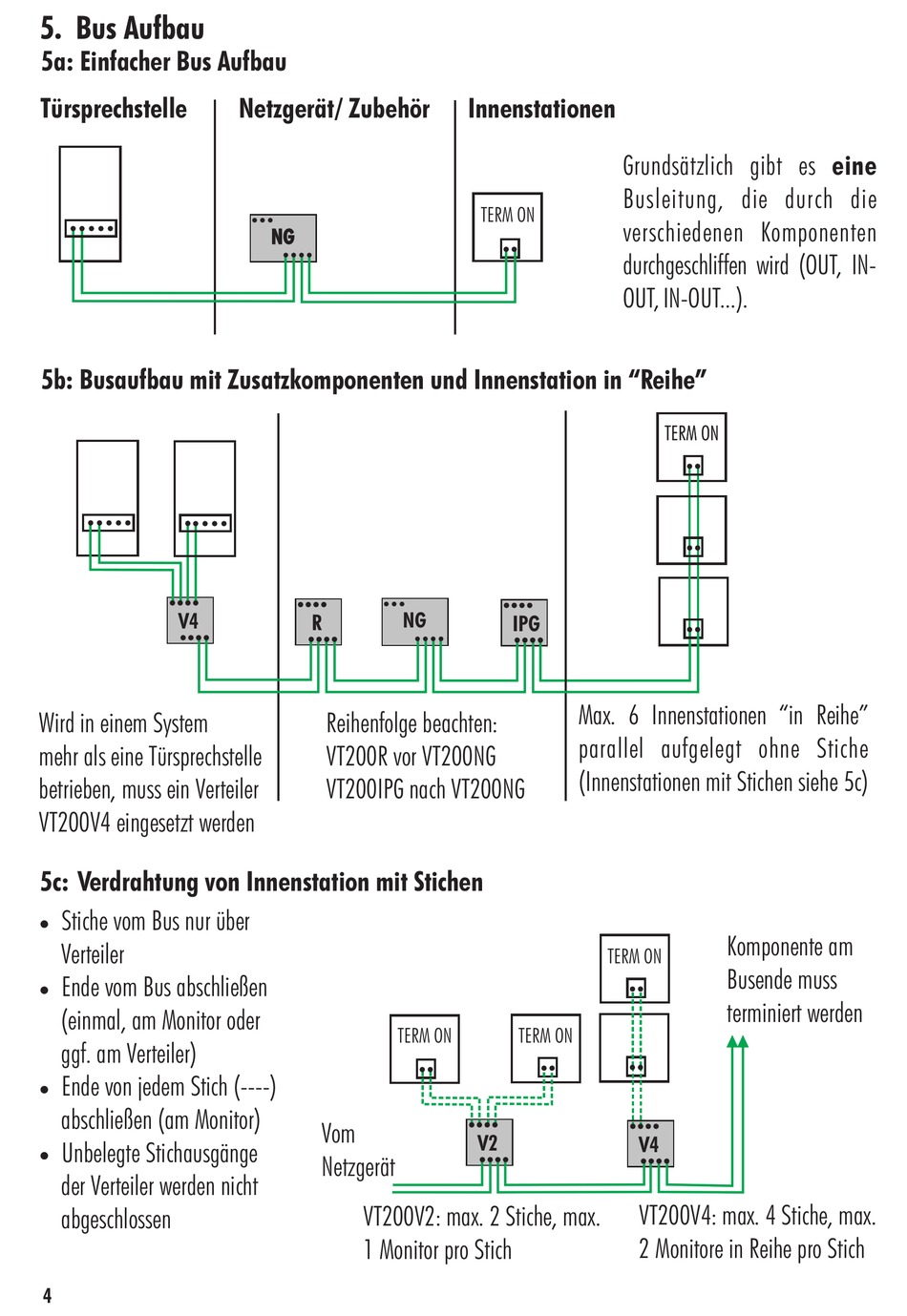

indexa VT200 Kurzanleitung Zur Installation Seite 4

5. Bus Aufbau
5a: Einfacher Bus Aufbau
Türsprechstelle
5b: Busaufbau mit Zusatzkomponenten und Innenstation in "Reihe"
V4
Wird in einem System
mehr als eine Türsprechstelle
betrieben, muss ein Verteiler
VT200V4 eingesetzt werden
5c: Verdrahtung von Innenstation mit Stichen
!
Stiche vom Bus nur über
Verteiler
!
Ende vom Bus abschließen
(einmal, am Monitor oder
ggf. am Verteiler)
!
Ende von jedem Stich (----)
abschließen (am Monitor)
!
Unbelegte Stichausgänge
der Verteiler werden nicht
abgeschlossen
4
Netzgerät/ Zubehör
NG
NG
R
Reihenfolge beachten:
VT200R vor VT200NG
VT200IPG nach VT200NG
TERM ON
Vom
Netzgerät
VT200V2: max. 2 Stiche, max.
1 Monitor pro Stich
Innenstationen
Grundsätzlich gibt es
Busleitung, die durch die
TERM ON
verschiedenen Komponenten
durchgeschliffen wird (OUT, IN-
OUT, IN-OUT...).
IPG
Max. 6 Innenstationen "in Reihe"
parallel aufgelegt
( Innenstationen mit Stichen siehe 5c)
TERM ON
TERM ON
V2
TERM ON TERM ON
ohne Stiche
Komponente am
Busende muss
terminiert werden
V4
VT200V4: max. 4 Stiche, max.
2 Monitore in Reihe pro Stich
eine
