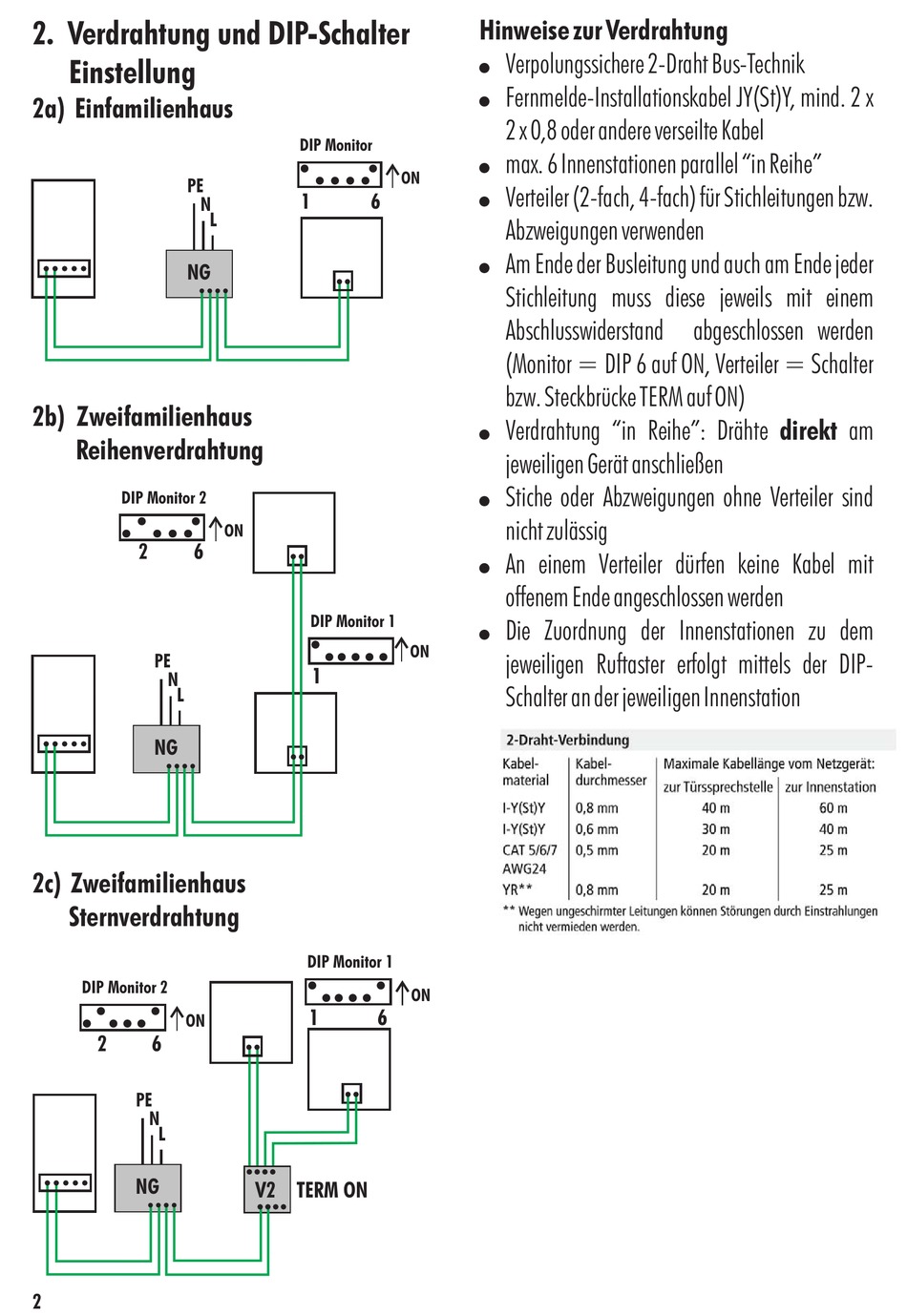

indexa VT200 Kurzanleitung Zur Installation Seite 2

2. Verdrahtung und DIP-Schalter
Einstellung
2a) Einfamilienhaus
PE
N
NG
2b) Zweifamilienhaus
Reihenverdrahtung
DIP Monitor 2
2 6
PE
N
L
NG
2c) Zweifamilienhaus
Sternverdrahtung
DIP Monitor 2
ON
2 6
PE
N
L
NG
2
DIP Monitor
1 6
L
ON
DIP Monitor 1
1
DIP Monitor 1
1 6
V2 TERM ON
Hinweise zur Verdrahtung
!
Verpolungssichere 2-Draht Bus-Technik
!
Fernmelde-Installationskabel JY(St)Y, mind. 2 x
2 x 0,8 oder andere verseilte Kabel
!
max. 6 Innenstationen parallel "in Reihe"
ON
!
Verteiler (2-fach, 4-fach) für Stichleitungen bzw.
Abzweigungen verwenden
!
Am Ende der Busleitung und auch am Ende jeder
Stichleitung muss diese jeweils mit einem
Abschlusswiderstand abgeschlossen werden
(Monitor = DIP 6 auf ON, Verteiler = Schalter
bzw. Steckbrücke TERM auf ON)
!
Verdrahtung "in Reihe": Drähte
jeweiligen Gerät anschließen
!
Stiche oder Abzweigungen ohne Verteiler sind
nicht zulässig
!
An einem Verteiler dürfen keine Kabel mit
offenem Ende angeschlossen werden
!
Die Zuordnung der Innenstationen zu dem
ON
jeweiligen Ruftaster erfolgt mittels der DIP-
Schalter an der jeweiligen Innenstation
ON
direkt am
