5.5.5. Wellenlager tauschen
● Öffnen Sie die Zugankerschrauben des Stators
und die hintere Lagerschildverschraubung.

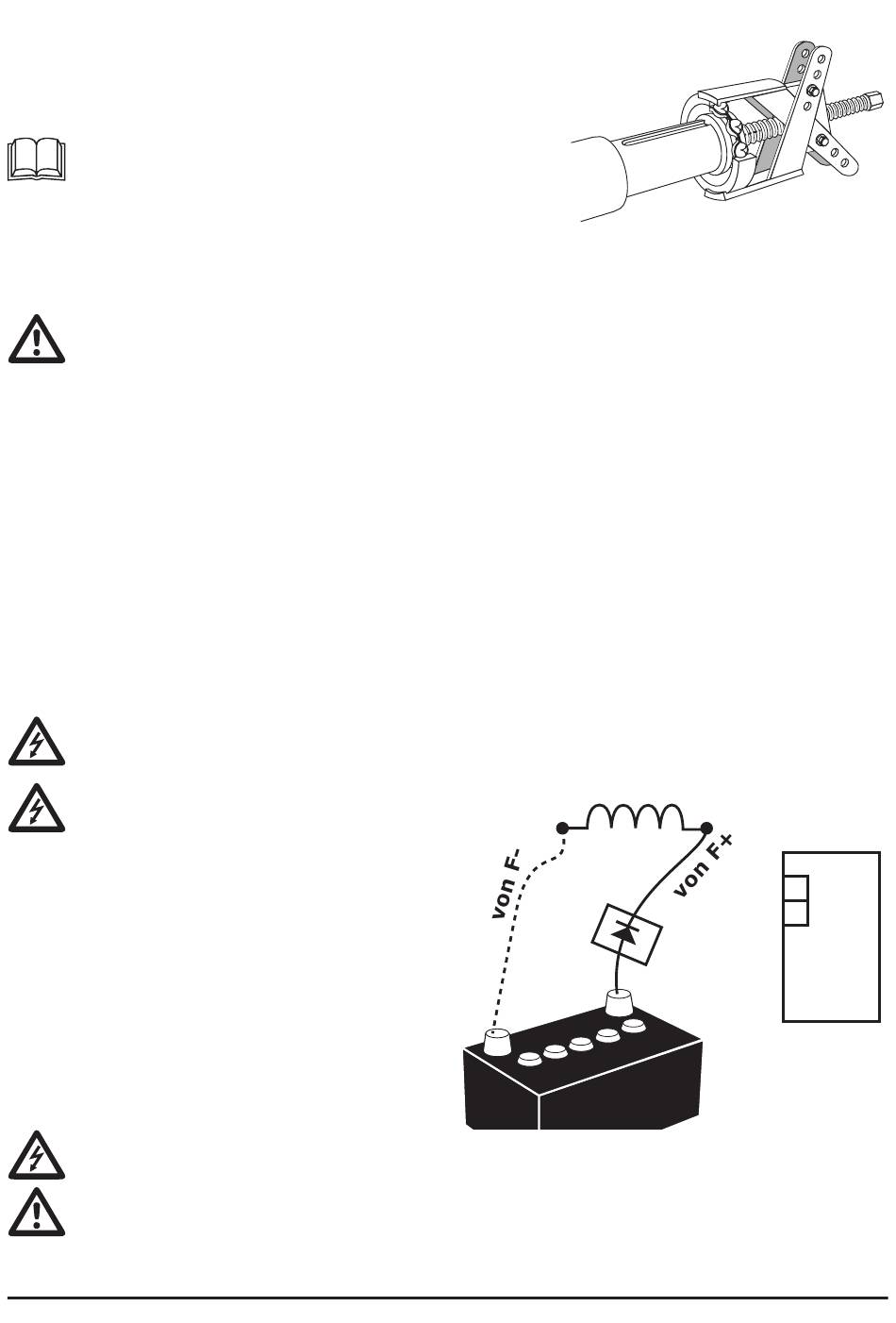

● Ziehen Sie das Lager mit einer geeigneten Abzieh-
vorrichtung von der Welle ab.
Abgezogene Lager müssen immer durch neue
Lager ersetzt werden! Zur Erleichterung sollte
das Lager vor der Montage auf 80°C (z.B. über
Induktion) erwärmt werden. Der Einbau des La-
gers muss mit größter Sorgfalt erfolgen!
5.5.6. Kontrolle der Isolationsfestigkeit
Bei einer Isolationsfestigkeitsprüfung der Wicklungen, müssen zwingend alle An-
schlüsse des Spannungsreglers abgeklemmt werden! Schäden an der AVR aufgrund
eines Tests der Isolationsfestigkeit sind nicht durch die Garantie gedeckt!
5.5.7. Rotor magnetisieren / Funktionskontrolle
Synchrongeneratoren benötigen einen geringen Restmagnetismus am Läufer, um beim
Hochfahren des Generators eine geringe Spannung zu erzeugen. Diese Spannung versorgt
dann Ihrerseits den Erregerstromkreis. Sollte der Rotor diesen Restmagnetismus verlieren,
so kann der gerade beschriebene Vorgang nicht beginnen und der Generator gibt keine
Spannung ab.
Mögliche Ursachen:
● lange Stand- oder Lagerzeit
● Vibrationen in Verbindung mit wechselnden Magnetfeldern (z.B. Transport)
● Ausschalten des Generators unter Last
Sollte der Rotor sein Magnetfeld verloren haben, so kann dies wie folgt wieder hergestellt
werden:
ACHTUNG - Während dieses Vorgangs muss gewährleistet sein, dass der Generator
von jeder externen Last allpolig getrennt ist.
Bei dieser Methode dreht sich die An-
triebswelle mit Nennumdrehungszahl
(Achtung Lebensgefahr!)
Ziehen Sie die Anschlüsse der Kohlen ab und
schließen Sie eine 12V Batterie über eine Di-
ode in richtiger Polarität an die abgeklemm-
ten Verbindungskabeln der Erregerwicklung
an (siehe Abbildung).
Starten Sie den Motor. Die Ausgangsspan-
nung sollte in etwa 100 - 200V betragen.
Stoppen Sie den Motor. Lösen Sie die Verbin-
dung wieder, schließen Sie die Kohlen wieder
an und versuchen Sie danach den Generator
in Betrieb zu nehmen.
Berühren Sie die Kabeln des Erregerfeldes und der AVR nicht! Die Erregerspannung
kann bis zu 90V Gleichspannung betragen - ACHTUNG Lebensgefahr!
Die Diode ist unbedingt notwendig, da ansonsten beim Anlaufvorgang eine Rück-
spannung von ca. 90-100V in die Batterie eingespeist wird.
28
3: Stator Erregungswicklung
+
-
F+
F-
Diode
AVR
2-3A
12V Batterie
