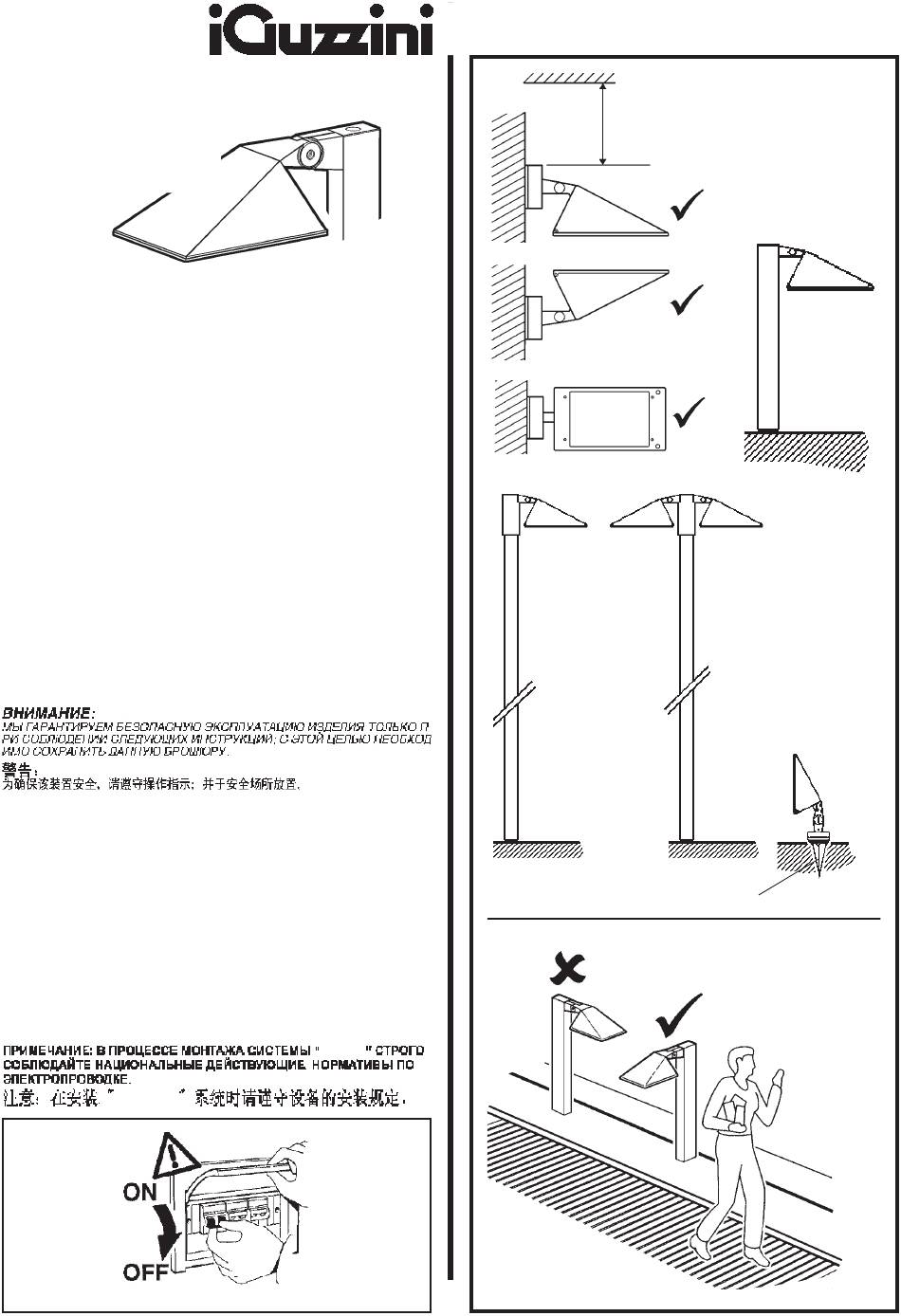

1.154.574.03
IS08025/04
min.
280 mm
iTEKA
ATTENZIONE:
LA SICUREZZA DELL'APPARECCHIO E' GARANTITA SOLO CON L'USO APPROPRIATO
DELLE SEGUENTI ISTRUZIONI; PERTANTO E' NECESSARIO CONSERVARLE.
WARNING:
THE SAFETY OF THIS FIXTURE IS GUARANTEED ONLY IF YOU COMPLY WITH THESE
INSTRUCTIONS; REMEMBER TO CONSERVE IN A SAFE PLACE.
ATTENTION:
LA SECUTIE DE L'APPAREIL N'EST GARANTIE QU'EN CAS D'UTILISATION CORRECTE DES
INSTRUCTIONS SUIVANTES; IL FAUT PAR CONSEQUENT LES CONSERVER.
ACHTUNG:
DIE SICHERHEIT DES GERÄTES WIRD NUR DURCH SACHGEMÄSSE BEFOLGUNG NACH-
STEHENDER ANWEISUNGEN GEWÄHRLEISTET; IHRE AUFBEWAHRUNG IST DESHALB
SEHR WICHTIG.
OPGELET:
DE VEILIGHEID VAN DI ATOESTEL IS SLECHTS DAN GEGARANDEERD ALS INDIEN DE
VOLGENDE INSTRUCTIES STRIKT WORDEN TOEGEPAST: DAAROM MOET MEN ZE OOK
BEWAREN.
ATENCION:
LA SEGURIDAD DEL APARATO SE GARANTIZA SOLO CUMPLIENDO CUIDADOSAMENTE
LAS SIGUIENTES INSTRUCCIONES; POR ELLO, ES NECESARIO CONSERVARLAS.
BEMÆRK:
SIKKERHEDEN VED BRUG AF ARMATURET KAN KUN GARANTERES, HVIS DISSE ANVI-
SNINGER FØLGES; SØRG DERFOR FOR AT GEMME DEM.
ADVARSEL:
SIKKERHETEN TIL DETTE APPARATET GARANTERES KUN HVIS DU OVERHOLDER DISSE
INSTRUKSJONENE; HUSK Å OPPBEVARE DEM PÅ ET TRYGT STED.
OBSERVERA!
UTRUSTNINGENS SÄKERHET KAN ENDAST GARANTERAS OM DESSA ANVISNINGAR
RESPEKTERAS I DETALJ. SPARA DÄRFÖR DESSA ANVISNINGAR FÖR FRAMTIDA KON-
SULTATION.
N.B.: DURANTE L'INSTALLAZIONE DEL SISTEMA "iTEKA" RISPETTARE SCRUPOLOSA-
MENTE LE NORME IMPIANTISTICHE NAZIONALI VIGENTI.
N.B.: WHEN INSTALLING THE "iTEKA" SYSTEM, MAKE SURE ALL CURRENT NATIONAL
REGULATIONS RELATING TO INSTALLATION ARE OBSERVED.
N.B.: LORS DE L'INSTALLATION DU SYSTÈME "iTEKA" VEUILLEZ RESPECTER RIGOU-
REUSEMENT LES NORMES EN VIGUEUR EN LA MATIÈRE DANS LE PAYS.
N.B.: BEACHTEN SIE BEI DER INSTALLATION DES SYSTEMS "iTEKA" UNBEDINGT DIE IM
art. B989
LAND GELTENDEN ANLAGETECHNISCHEN VORSCHRIFTEN.
N.B.: BIJ HET INSTALLEREN VAN HET "iTEKA" SYSTEEM MOET U DE GELDENDE NATIO-
NALE INSTALLATIENORMEN STRIKT NALEVEN.
NOTA: DURANTE LA INSTALACIÓN DEL SISTEMA "iTEKA" RESPETAR ESCRUPULOSA-
MENTE LAS NORMAS NACIONALES DE INSTALACIÓN EN VIGOR.
N.B.: UNDER INSTALLATION AF "iTEKA" SYSTEMET SKAL MAN NØJE OVERHOLDE DE
GÆLDENDE REGLER FOR DISSE ANLÆG.
N.B.: UNDER INSTALLASJON AV SYSTEMET "iTEKA" MÅ DE NASJONALE
ANLEGGSFORSKRIFTENE OVERHOLDES NØYE.
OBS! UNDER INSTALLATIONEN AV SYSTEMET "iTEKA" SKA GÄLLANDE NATIONELLA
INSTALLATIONSFÖRESKRIFTER RESPEKTERAS I DETALJ.
