Bedienungsanleitung

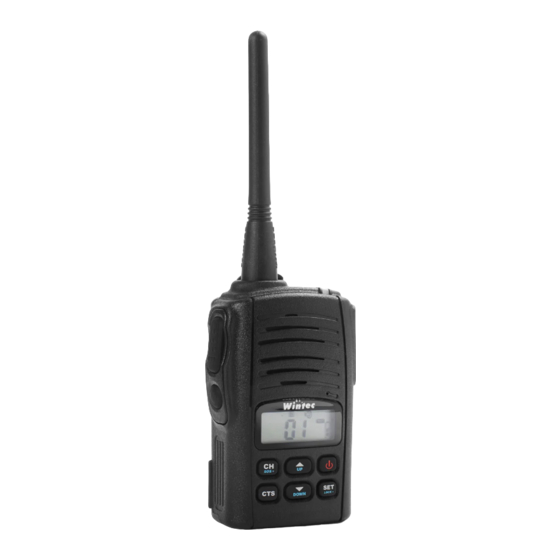

Wintec LP-4502
www.pmr446.de

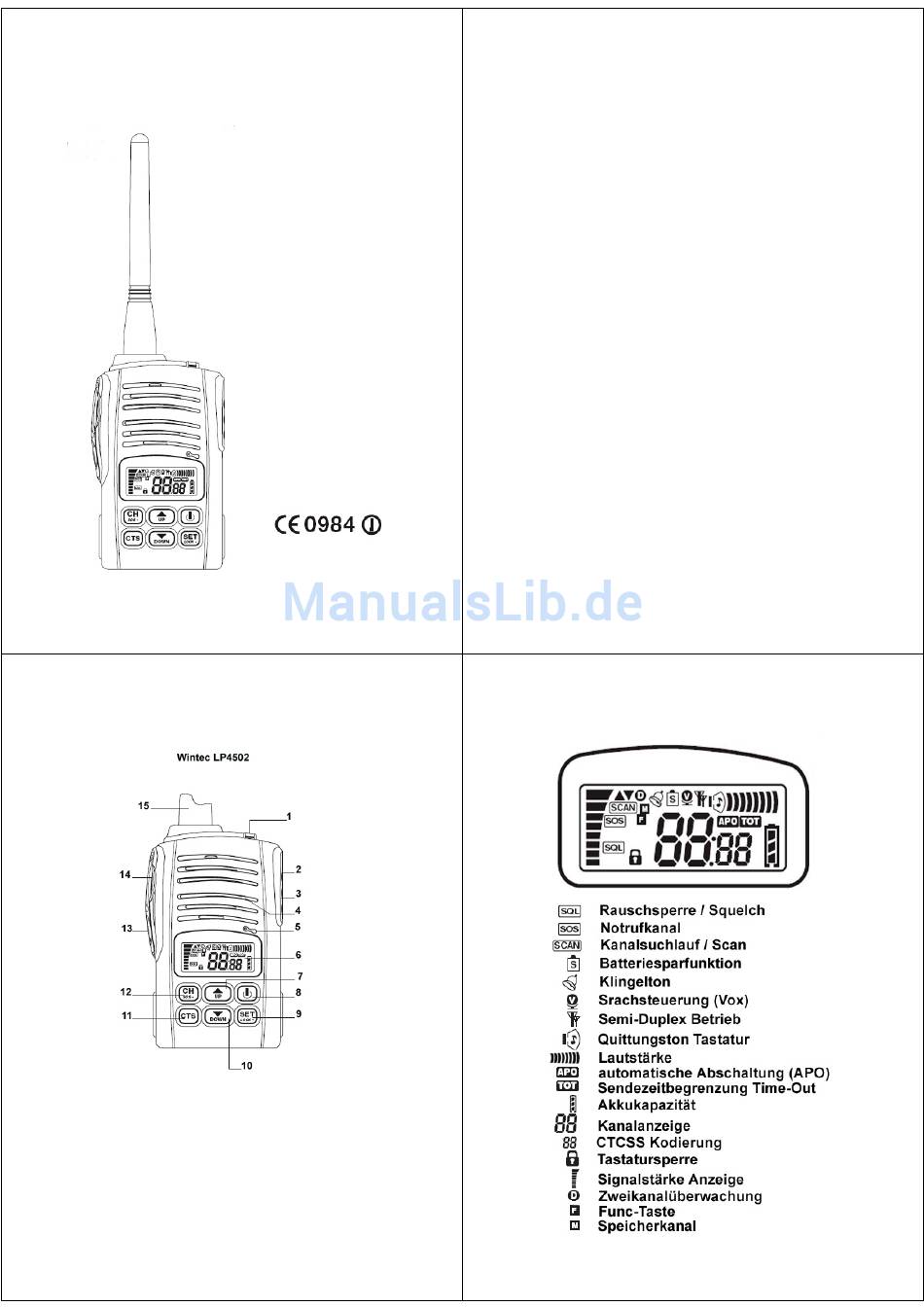

Funktionen und Tastenbelegungen
1. LED Anzeige
2. Anschluß für Lautsprecher 9. Func. Taste
3. Anschluß für Mikrophone
4. Interner Lautsprecher
5. Internes Mikrophone
6. LCD-Display
7. Up Taste
Seite 3 - Wintec LP4502
8. OFF / ON Taste
10. Down Taste
11. CTCSS Taste
12. Kanal Taste
13. Monitor Taste
14. PTT Taste
15. Antenne
Uwe Evers (GmbH)
Inhaltsverzeichnis
• Gerätespezifische Eigenschaften..................2
• Funktionen und Tastenbelegungen...............3
• Displaysymbole mit Legende.........................3
• Inbetriebnahme.........................................5-13
• Akku Entfernen / Installieren........................14
• Verwendung von Zubehör / Akku aufladen..16
• Sicherheitsinformationen..............................16
• CTCSS Tabelle / Zuordnung........................17
• Technische Parameter.................................17
• CE-Konformitätserklärung............................18
•
Gerätespezifische Eigenschaften
- Sehr hohe Fequenzstabilität durch beheizten
Frequenzoszillator (TXCO), robustes stoß- und
feuchtigkeitsunempfindliches
Polycarbonatgehäuse, hergestellt nach MIL-
Standardvorgaben.
- 7 Rufmelodien
- Sprachsteuerung (VOX) mit 8-stufiger
Empfindlichkeit
- 3-stufige Energiesparschaltung
- 4-stufige Sendezeitbegrenzung / APO Funktion
- automatische Scanfunktion
- 1 Speicherkanal und 1 Notrufkanal
- 8 programmierbare Kanäle mit 38 CTCSS
Kodierungen
- Hintergrundbeleuchtetes Display
- Abschaltbarer Roger Beep
Seite 2 - Wintec LP4502
Displaysymbole mit Legende
1. LED Anzeige
2. Anschluß für Lautsprecher 9. Func. Taste
3. Anschluß für Mikrophone
4. Interner Lautsprecher
5. Internes Mikrophone
6. LCD-Display
7. Up Taste
Seite 4 - Wintec LP4502
Uwe Evers (GmbH)
8. OFF / ON Taste
10. Down Taste
11. CTCSS Taste
12. Kanal Taste
13. Monitor Taste
14. PTT Taste
15. Antenne
Uwe Evers (GmbH)
