Basic Performer

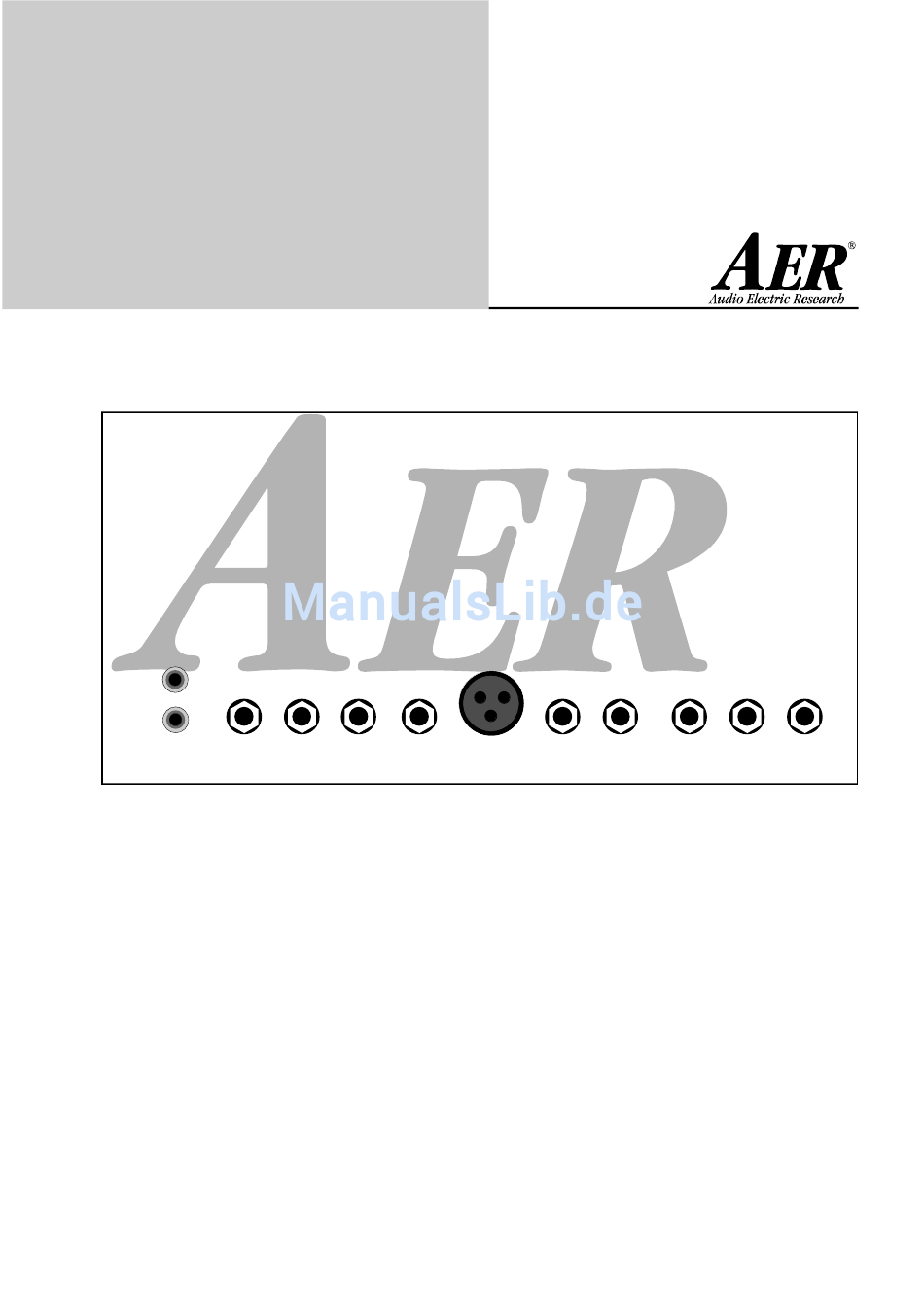

Rückseite:
tape in
phones
Tape In
Eingang für CD und Tape
Phones
Kopfhörerausgang, stereo
Tuner
Ausgang für Stimmgerät
Insert
Insert-Punkt, Tip = Send,
Ring = Return
Line Out
Line-Ausgang
DI Out
XLR-Ausgang vor dem Master
Send
Ausgang für ein externes
Effektgerät
Return
Eingang für ein externes
Effektgerät oder eine andere
Signalquelle, z.B. CD-Spieler
tuner
insert
line out
-5-
1=gnd
2=pos
3=neg
DI-out
send
return
FS-Effect
Fußschalteranschluß,
Effekt an/aus
FS-Master
Stereo-Fußschalteranschluß,
Master-Umschaltung Solo/
Ensemble
FS-Mute
Stereo-Fußschalteranschluß,
Channel-Mute
nicht im Bild:
Voltage Select
Spannungs-Wahl-Schalter
Power
Netzbuchse mit Sicherungshalter
fs-mute
fs-effect
fs-master
