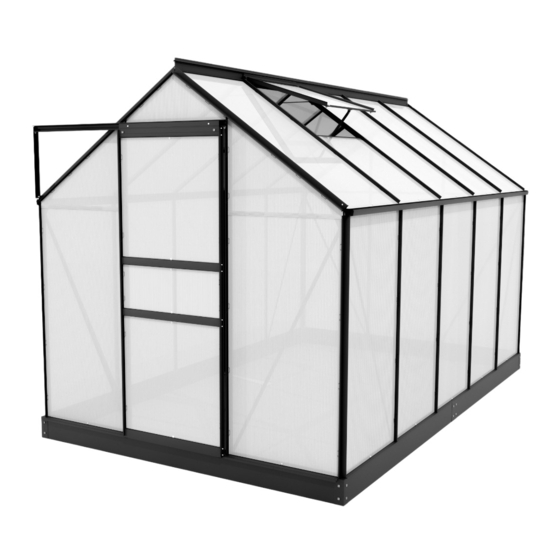

Sehr geehrte Kundin, sehr geehrter Kunde, danke, dass Sie sich für unser Produkt entschieden haben. Wir sind überzeugt, es wird Ihnen viel Freude bereiten. Bitte lesen Sie diese Aufbauanleitung vor Beginn der Montage komplett durch! • Inhalt / Symbole S. 2 • Empfehlungen S. 3 • Sicherheitshinweise S. 4 • Wartung und Pflege S. 5 • Stückliste / Tabelle S. 6 • Stückliste Pack 1/1 S. 7-19 • Stückliste Pack 1/2 S. 20 • Stückliste Pack 1F S. 21-25...
Seite 3
Bei der Handhabung von Glas, Hohlkammerplatten oder Ge- wächshausteilen sind immer eine Schutzbrille, Handschuhe, Si- cherheitsschuhe und ein Kopfschutz zu tragen, da scharfe Kan- ten zu Verletzungen führen können. Gebrochenes Glas ist ein Sicherheitsrisiko. Beseitigen Sie es bitte mit der gebotenen Vor- sicht.
Seite 4
• Bei der Handhabung von Glas, Hohlkammerplatten oder Gewächs- hausteilen sind immer eine Schutzbrille, Handschuhe, Sicherheits- schuhe und ein Kopfschutz zu tragen, da scharfe Kanten zu Verlet- zungen führen können. Gebrochenes Glas ist ein Sicherheitsrisiko. Beseitigen Sie es bitte mit der gebotenen Vorsicht. • Es wird empfohlen, dieses Gewächshaus von 2-3 Personen aufbauen zu lassen.
Seite 5
Bitte lesen Sie diese Montageanleitung vor Beginn des Aufbaus komplett durch! Das Gewächshaus sollte hin und wieder gründlich mit einem neutralen Reinigungsmittel abgewaschen werden. Das Glas kann mit einem Reinigungsmittel gesäubert werden, das weder Kunststoffteile noch den Aluminiumrahmen angreift. Sollten Sie unsicher sein, ob das von Ihnen verwendete Mittel verträglich ist, testen Sie es bitte zuerst an einer kleinen, der Sonne abgewandten Stelle. Hinweis: Zum vollen Schutz des Gewächshauses und zur generellen Vor- beugung empfehlen wir, das Gewächshaus mit in Ihre Hausrat- oder Gebäudeversicherung einzubeziehen. Wenden Sie sich zu diesem Zwecke an Ihren Versicherer.
Seite 6
Bitte überprüfen Sie zuerst anhand der Tabelle, ob Sie die korrekte Anzahl sowie die rich- tigen Packstücke vorliegen haben. Anhand der Stücklisten können die einzelnen Bündel überprüft werden. Es ist wichtig, dass die geöffneten Bündel nicht durcheinander geraten. Falls etwas fehlen sollte, wenden Sie sich bitte an Ihren Händler. Model Pack Pack Pack Pack Pack VM0009-Z2 1/1 - 1/6 ZE2 1/1 - 2/6 ZE2 1/1 - 3/6 ZE2 1/1 - 4/6 1/1 - 5/6 6200 8100 10000 11900 13800 15700 Model Pack Pack Pack Pack VM0009-Z2 1/1 - 6/6...
Seite 7
Pack 1/1 - 1/6 ZE2 benötigte Stückzahl / Modell Anzahl Teil Aufbau- Größe Teil 6200 8100 10000 11900 13800 15700 Profil schritt Karton 1002 1006 3.5x6 1402 1403 1405 1409 1412 M6x22 6090 56000 7048 M6x80 VM0009-Z2 010.01.1907...
Seite 44
WICHTIG: Alle Materialien, die zur Fundamentvorbereitung benötigt werden, sowie sämtliches Werkzeug sind nicht im Lieferumfang enthalten. Angaben zum Fundament sind lediglich Empfehlungen Für das Aufstellen des Gewächshauses benötigen Sie einen festen Sockel. Es ist mög- lich, diesen festen Sockel (das Fundament) aus Beton oder aus Mauerwerk zu ferti- gen. Sollten Sie über keinerlei Erfahrung mit Fundamentarbeiten verfügen, wenden Sie sich bitte an einen Fachmann.
Seite 45
min. A / B C / D 6200 8100 10000 11900 13800 15700 2498 mm 3242 mm 3986 mm 4730 mm 5474 mm 6218 mm 2662 mm 2662 mm 2662 mm 2662 mm 2662 mm 2662 mm (2400 mm) (3144 mm) (3888 mm) (4632 mm) (5376 mm) (6120 mm) (2564 mm) (2564 mm) (2564 mm) (2564 mm) (2564 mm) (2564 mm) VM0009-Z2 010.01.1907...
Seite 46
Modell änge 6200 7225-7001 776 + 1520 mm (10000) 8100 7001-7001 1520 + 1520 mm 7236 10000 7001-7002 1520 + 2264 mm 7001 11900 7002-7002 2264 + 2264 mm 2x 4x 2x - 13800 7002-7224 2264 + 3008 mm 15700 7224-7224 3008 + 3008 mm 7002 1.9 / 1.10 - 2x 4x 2x - 7200 7236...
Seite 47
runDrahmen ckpFosTen iTTe BeachTen Der Grundrahmen des Gewächshauses wird mit Hilfe der Winkel 7095 erst mit dem Fundament verschraubt, wenn das Gestell des Hauses komplett montiert wurde. Die Montage der senkrechten Profile sollte mit mindestens 2 Personen erfolgen. 225-7001 Abbildungen mit Doppelrahmen (z.B. 1.2) zeigen immer eine Außenansicht. Abbildungen mit einfachen Rahmen (z.B.
Seite 48
Modell änge 2) - (T 6200 7221-7222-7201-7202 795 + 1539 mm (10000) 8100 7201-7202-7201-7202 1539 + 1539 mm 7006 10000 7201-7202-7203-7204 1539 + 2283 mm 11900 7203-7204-7203-7204 2283 + 2283 mm 3x 3x 3x 3x 3x 3x 7134 13800 7203-7204-7205-7206 2283 + 3027 mm 7036 15700 7205-7206-7205-7206 3027 + 3027 mm...
Seite 49
wischenproFile rauFenwinkel iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2 oder 3 Personen arbeiten. Alle Muttern nur leicht anziehen. Diese müssen wieder gelöst werden um weitere Profile zu montieren. Die Detailzeichnungen sind von Innen gesehen. "Leerschraube" = Schraube und Mutter für die spätere Befestigung von Teilen, vorerst ohne sichtbare Funktion. (11900) Beginnen Sie, indem Sie 4 Schrauben 7390 in das Türschwellenprofil 7036 einführen. Verbinden Sie das Profil 7036 von außen, in der Türöffnung, mit den Schwellenprofil 7133 (2.3) (2.10).
Seite 51
wischenproFile iTTe BeachTen In diesem Aufbauschritt werden die Diagonalstreben 7069 und 7269 montiert. Zuvor erstellte Verbindungen müssen wieder gelöst werden. Hierbei kann es vorkommen, dass Streben zu kurz oder zu lang erscheinen. Durch leichtes Verschieben über die Diagonale des Hauses wird das Haus ausgerichtet bis die Diagonalstreben passen.
Seite 52
Modell änge 6200 7253-7250 776 + 1520 mm (10000) 8100 7250-7250 1520 + 1520 mm 7052 10000 7250-7251 1520 + 2264 mm 40x40x40x40x40x40x 11900 7251-7251 2264 + 2264 mm 7238 13800 7251-7252 2264 + 3008 mm 7053 15700 7252-7252 3008 + 3008 mm 40x40x40x40x40x40x 7061 7062 7295 1x 1x 1x 1x 1x 1x...
Seite 53
ieBel irsT iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2 oder 3 Personen arbeiten. Sie benötigen eine, besser zwei Leitern. Einige Muttern 7053 müssen wieder gelöst werden um weitere Profile zu montieren. (11900) Bereiten Sie den First mit den Firstprofilen (Tabelle 4a.1) für die Endmontage vor. Schieben Sie die Kunststoffbürstendichtungen 7257, 7258, 7259 oder 7260, wie in der Abbildung gezeigt, in die Kanäle auf beiden Seiten des Firsts. Verbinden Sie die Firstprofile mit den Firstverbindern 7061/7064/7080 und 7065/7081 (4a.2). Legen Sie den montierten First zur Seite. Führen Sie in die Profile 7237 und 7238 je 2 Leerschrauben 7052 in den Schraubenkanal, der in Richtung Dachfläche zeigt und fixieren diese je mit einer Mutter 7053 (4a.3). Diese werden später zur Montage der Knotenbleche 7062 benötigt. Legen Sie die Profile 7237 und 7238 auf die Firststütze 7219 (4a.3)(4a.4) und verschrauben Sie das Profil zuerst an der Traufe mit den Schrauben 7052 und Muttern 7053.
Seite 55
achZwischenproFile iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2 oder 3 Personen arbeiten. Sie benötigen eine, besser 2 Leitern. (11900) Bereiten Sie die Dachzwischenprofile 7255 vor, indem Sie je 4 Leerschrauben mit je einer Mutter 7053 in jedem Schraubenkanal lose fixieren und montieren diese zwischen First (4b.1) und Traufe (4b.2)(4b). Bauen Sie die Dachzwischenprofile 7255 so ein, dass sich das kleine Loch auf der Oberseite am Traufenprofil befindet. Montieren Sie jetzt die Firstknotenbleche 7062 (4b.2) und die bereits angesetzten Traufenknotenbleche 7063 (4b.1) Mit der Montage der Dachfensterschwelle 7294 und der horizontalen Versteifung 7249 bestimmen Sie die Position der Dachfenster (4b.5) (4b.6). Fenster können beliebig, jedoch nicht im ersten Feld oder direkt nebeneinander kombiniert werden, es muss mindestens ein komplettes Feld dazwischen liegen. Montieren Sie die restlichen Dachversteifungen 7249 (4b.3)(4b.4). Nach erfolgter Montage der Profile 7294 können je 2 Einrastzapfen 6056 mit den Schrauben 1006 montiert werden(4b.5)(4b.6). 4b.3 4b.4 7255 7256 7249 7249 7047 7048 4b.5 4b.6...
Seite 57
ensTer iTTe BeachTen Bei der Montage des Fensters muss vor der Montage des Scharnierprofils 7244 die Verglasung eingesetzt werden. (11900) Verbinden Sie zunächst die Profile 7293 und 7247 mit der Schraube 7052 und der Mutter 7053 wie in Abb.5 (5.2)(5.3). Führen Sie dann die Verglasung gemäß Tabelle 5.1 in die Profile ein (5.4). Bereiten Sie das Profil 7244 vor, indem Sie je 2 Schrauben 7052 und Muttern 7053 lose an beiden Enden befestigen (5.5). Führen Sie die losen Mutternknöpfe 7052 in die Profile 7247 und 7248 ein, um den Rahmen 7244 zu verschließen (5.5-5.6). Achten Sie auf die rechtwinklige Montage des Fensters bevor Sie alle Schrauben festziehen. Bitte die Schrauben nicht zu fest ziehen. Abschließend montieren Sie den Fensteraufsteller 7090 mit den Schrauben 1006 an dem unteren Fensterprofil 7293 (5.7). 7244 7052 7053 7247 1006 7090 7293 VM0009-Z2 010.01.1907...
Seite 59
Bere ür iTTe BeachTen Die Verglasung der Türelemente erfolgt zu einem späteren Zeitpunkt in Schritt 7 c. (11900) Verbinden Sie die Seitenprofile 7017 und 7018 mit der horizontalen Profilen 7022 wie in a gezeigt. Um die vertikalen und horizontalen Profile miteinander zu verbinden, fügen Sie Quermutterbolzen 7055 in die Profile 7022 und schieben Sie die Schrauben 7054 durch die Seitenprofile (6a.1) (6a.2). Beachten Sie die Löcher zur Befestigung des Türriegels 7085. Befestigen Sie die Abdeckprofile 7024 unten (6a.2) und 7025 oben mit 6 Schrauben 1006 (6a.3). Schieben Sie eine zusätzliche Schraube 7052 in den Schraubenkanal beider Seitenprofile 7017 und 7018. Montieren Sie das obere Abdeckprofil 7025 mit den Schrauben, Türstützen 7114 und 4 Schrauben 1006 (6a.4). Ziehen Sie die Türdichtung 7083 in das obere Abdeckprofil 7025 (6a.5). Schrauben Sie den Türriegel 7085 mit den Schrauben 7087 an das vertikale Türprofil 7018 (6a.6) und die Scharniere 7066 mit den Schrauben 7088 an das vertikale Türprofil 7017 (6a.7). 6a.5 7018 6a.6 7083 7018 7087 7025 7085 6a.7 7017 7066 7088 VM0009-Z2 010.01.1907...
Seite 61
nTere ür iTTe BeachTen Die Verglasung der Türelemente erfolgt zu einem späteren Zeitpunkt (Schritt 7c). (11900) Führen Sie in die Profile 7015 und 7116 je 2 Leerschrauben 7052 und Muttern 7053 ein, wie in 6b gezeigt. Um die vertikalen und horizontalen Profile miteinander zu verbinden, fügen Sie die Quermutterbolzen 7055 in die Profile 7022 ein und schieben Sie die Schrauben 7054 durch die Seitenprofile (6b.1)(6b.2). Führen Sie 2 zusätzliche Schrauben 7052 in den Schraubenkanal beider Seitenprofile 7015 und 7116 ein (5b.2)(6b.4)(6b.5). Montieren Sie das untere Abdeckprofil 7025 mit den Schrauben, Türstützen 7114 und 4 Schrauben 1006 (6b.2). Ziehen Sie die Türdichtung 7083 in das untere Abdeckprofil 7025 ein (6b.3). Montieren Sie das obere Abdeckprofil 7023 mit den Schrauben 7052 und 4 Schrauben 1006. Zusätzlich verbinden Sie die Türriegelplatte 7086 mit dem Seitenprofil 7116 und dem Abdeckprofil 7023 und fixieren es mit den Schrauben 7053 (6b.5). Montieren Sie das Schloss 7101 bis 7109 mit den Schrauben 7082 & 7088 (6b.6). Schrauben Sie die Scharniere 7066 mit den Schrauben 7088 an das Seitenprofil 7015 (6b.7). 1006 6b.5 6b.6 7104 7108 7106 7023 7107 7052 7082 7103 7109 7086 7053 7102...
Seite 63
ü erglasung BersichTsplan iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2-3 Personen arbeiten. Beim Einsetzen der Verglasung bitte Schutzhandschuhe, Schutzbrille, Sicherheitsschuhe und Kopfschutz tragen! Beachten Sie die vorgegebene Reihenfolge der Verglasung (7a-7b-7c). Bei den Hohlkammerplatten ist die Außenseite mit einer Folie und/oder einer seitlichen Kennzeichnung versehen.
Seite 65
(11900) (13800) (15700) VM0009-Z2 010.01.1907...
Seite 66
Modell 7a.1 änge (10000) 6200 7223-7213 795 + 1539 mm 7299 8100 7213-7213 1539 + 1539 mm 7298 10000 7213-7214 1539 + 2283 mm 7052 7349 11900 7214-7214 2283 + 2283 mm 6x 8x 10x12x14x16x 13800 7214-7215 2283 + 3027 mm 7053 15700 7215-7215 3027 + 3027 mm 6x 8x 10x12x14x16x 7061 2x 2x 2x 2x 2x 2x 7342...
Seite 67
achVerglasung rauFe iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2, besser mit 3 Personen arbeiten. Beim Einsetzen der Verglasung bitte Schutzhandschuhe Schutzbrille, Sicherheitsschuhe und Kopfschutz tragen! Beachten Sie die vorgegebene Reihenfolge der Verglasung. Bei den Hohlkammerplatten ist die Außenseite mit einer Folie und / oder einer seitlichen Kennzeichnung versehen.
Seite 69
erglasung eiTe iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2-3 Personen arbeiten. Beim Einsetzen der Verglasung bitte Schutzhandschuhe, Schutzbrille, Sicherheitsschuhe und Kopfschutz tragen! Beachten Sie die vorgegebene Reihenfolge der Verglasung (7a-7b-7c). Bei den Hohlkammerplatten ist die Außenseite mit einer Folie und/oder einer seitlichen Kennzeichnung versehen. (11900) Für ≤...
Seite 71
erglasung ür iTTe BeachTen In diesem Aufbauschritt sollten Sie mit 2-3 Personen arbeiten. Beim Einsetzen der Verglasung bitte Schutzhandschuhe, Schutzbrille, Sicherheitsschuhe und Kopfschutz tragen! Beachten Sie die vorgegebene Reihenfolge der Verglasung (7a-7b-7c). Bei den Hohlkammerplatten ist die Außenseite mit (11900) einer Folie und/oder einer seitlichen Kennzeichnung versehen.
Seite 73
BschlussarBeiTen iTTe BeachTen Überprüfen Sie, ob das Gewächshaus absolut rechtwinklig ist und alle Schrauben und Muttern fest sitzen. Bitte die Schrauben nicht zu fest anziehen. Kontrollieren Sie nach 14 Tagen den festen Sitz der Muttern. (11900) Befestigen Sie die in Schritt 6 montierten Türen am Türrahmen 7045 mit den Schrauben 7088 (8.1). Schieben Sie die Fenster von der Front-/Rückseite in das Firstprofil (8.2). Montieren Sie den Dachfensterfeststeller 7369 mit den selbstschneidenden Schrauben 7349 auf beiden Seiten des Dachfensters (8.3)(8.4). Schieben Sie die Firstabdeckkappe 7266 auf beide Firstenden und befestigen Sie diese mit 2 selbstschneidenden Schrauben 7088 (8.5). Schieben Sie die Kunststoffecken 7128, 7129, 7370 und ...
Seite 75
egenFallrohre iTTe BeachTen Bitte Schutzhandschuhe und Schutzbrille tragen! Führen Sie eine Schraube 1412 in den Schraubenkanal am unteren Eckpfosten 7236 und montieren Sie die Teile 1405 und 1409 mit den Muttern 1002 an beiden Seiten (9.2). Bringen Sie den Ellbogen 1402 am unteren Regenfallrohr 1415 (9.3) an und montieren Sie es dann an der Plastiktraufe 7370 oder 7371 (9.4). Bringen Sie die Fallrohrklemme 1403 um das Fallrohr herum an und verbinden Sie sie mit 1409 (9.5). Führen Sie die Schraube 1006 ein um das Fallrohr zu fixieren (9.6). 7370 (7371) 1415 1402 1415 1006 1409 1403 VM0009-Z2 010.01.1907...
Seite 76
