Zerlegung für die
Fertigung
Die obere Stange und der Bügel müssen vom Komponentenkörper entfernt
werden und für die Fertigung am Fertigungsdummy befestigt werden.

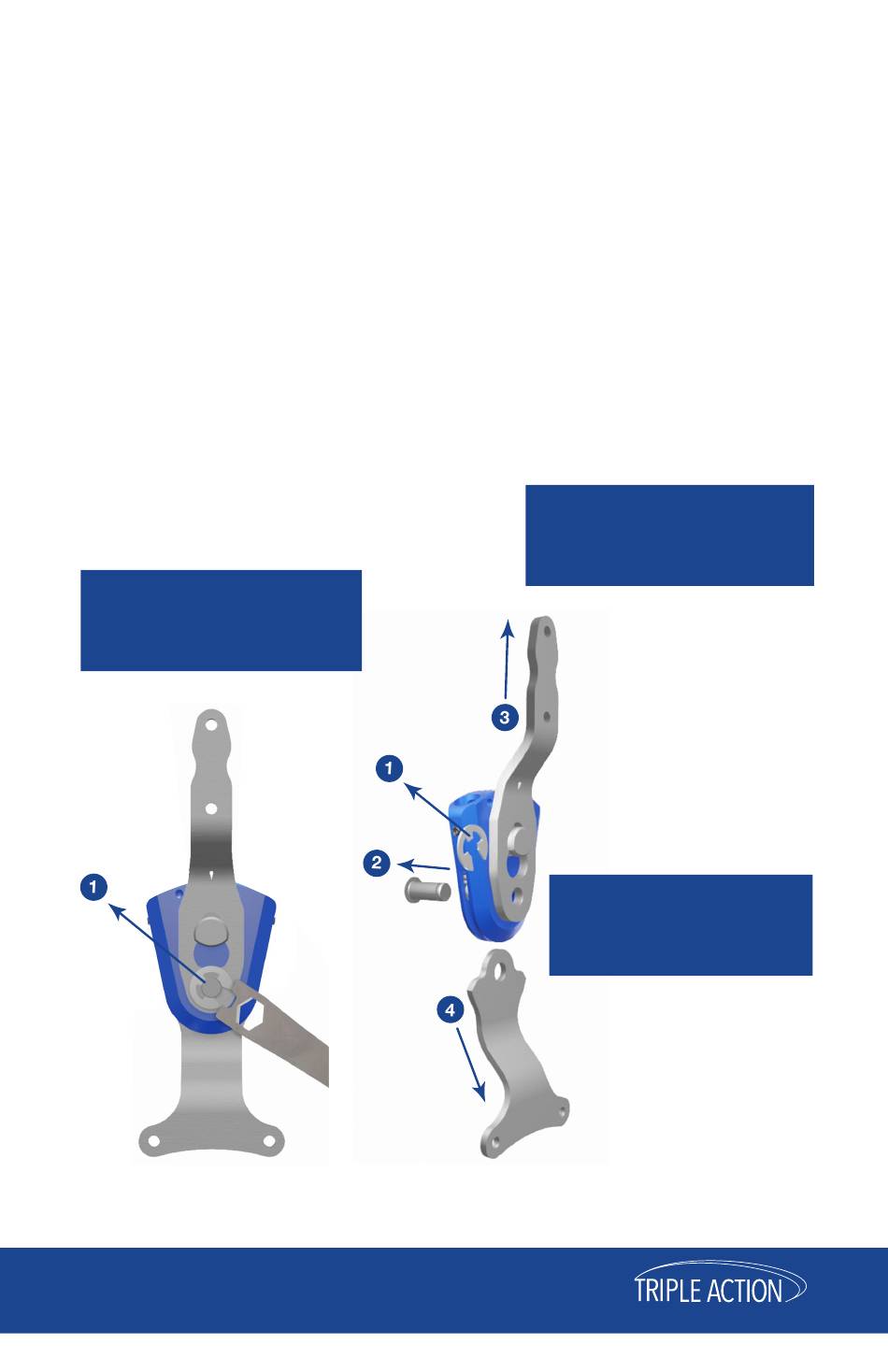

Entfernen der oberen Stange und des Bügels vom Komponentenkörper
1. Entfernen Sie mit einem Kombischlüssel den
E-Clip der Gelenkbuchse
2. Entfernen Sie die vordere Gelenkbuchse
3. Schieben Sie die obere Stange nach oben
und entfernen Sie sie
4. Entfernen Sie den Bügel
Wenn die Gelenkbuchse schwierig
vom Komponentenkörper zu
entfernen ist, lockern Sie ein wenig
die Einstellschrauben.
Entfernen Sie mit dem
Kombischlüssel den E-Clip
der Gelenkbuchse
Schmieren Sie vor dem
Zusammenbauen die
Gelenkbuchse, die Öffnung in der
oberen Stange und den Bügelkopf.
Zerlegung des Triple Action
Knöchelgelenks für Kinder
7.
Tragen Sie vor dem
endgültigen Zusammenbau
Schraubensicherungskleberauf
die Befestigungsschrauben auf.
-
®
Knöchelgelenk für Kinder
®
