Einstellen des Bewegungsbereichs
Die Einstellung des Bewegungsbereichs verändert den Bewegungsbereich des
Bügels zwischen seiner neutralen Stellung und der Arretierung der Bewegung.
ROM auf null stellen:
•
Lösen Sie die-ROM-Einstellung mit dem 1,5 mm
Innensechskantschlüssel, um den Gewindestift für
die ROM-Arretierung zu lösen.
•
Drehen Sie die ROM-Einstellschraube mit dem
4 mm Einstellschlüssel eine volle Umdrehung im
Uhrzeigersinn.
Erhöhen des ROM:
•
Drehen Sie die Einstellschraube gegen den
Uhrzeigersinn, um den ROM um 5° pro Drehung zu
erhöhen.
Arretieren des ROM:
•
Arretieren Sie die Einstellschraube, indem Sie den
Gewindestift für die ROM-Arretierung auf 0.5 Nm
(Abbildung 1) anziehen.
Hinweise:
• Die maximale-ROM-Einstellung beträgt 10° (2 Umdrehungen der Einstellschraube).
• Zählen Sie die Anzahl der Umdrehungen, um den Überblick über die Einstellung zu bewahren.
• Die Einstellschraube für den ROM wurde mit einer Anti-Rutsch-Beschichtung behandelt, daher ist bei den
ersten fünf Einstellungen kein Schraubensicherungskleber erforderlich.
Bewegungsbereich mit der
Druckfederverstärkung einstellen
Bei den Modellen mit Druckfederverstärkung, drehen Sie die Verstärkung, um die
ROM-Einstellung anzupassen.
ROM auf null stellen:

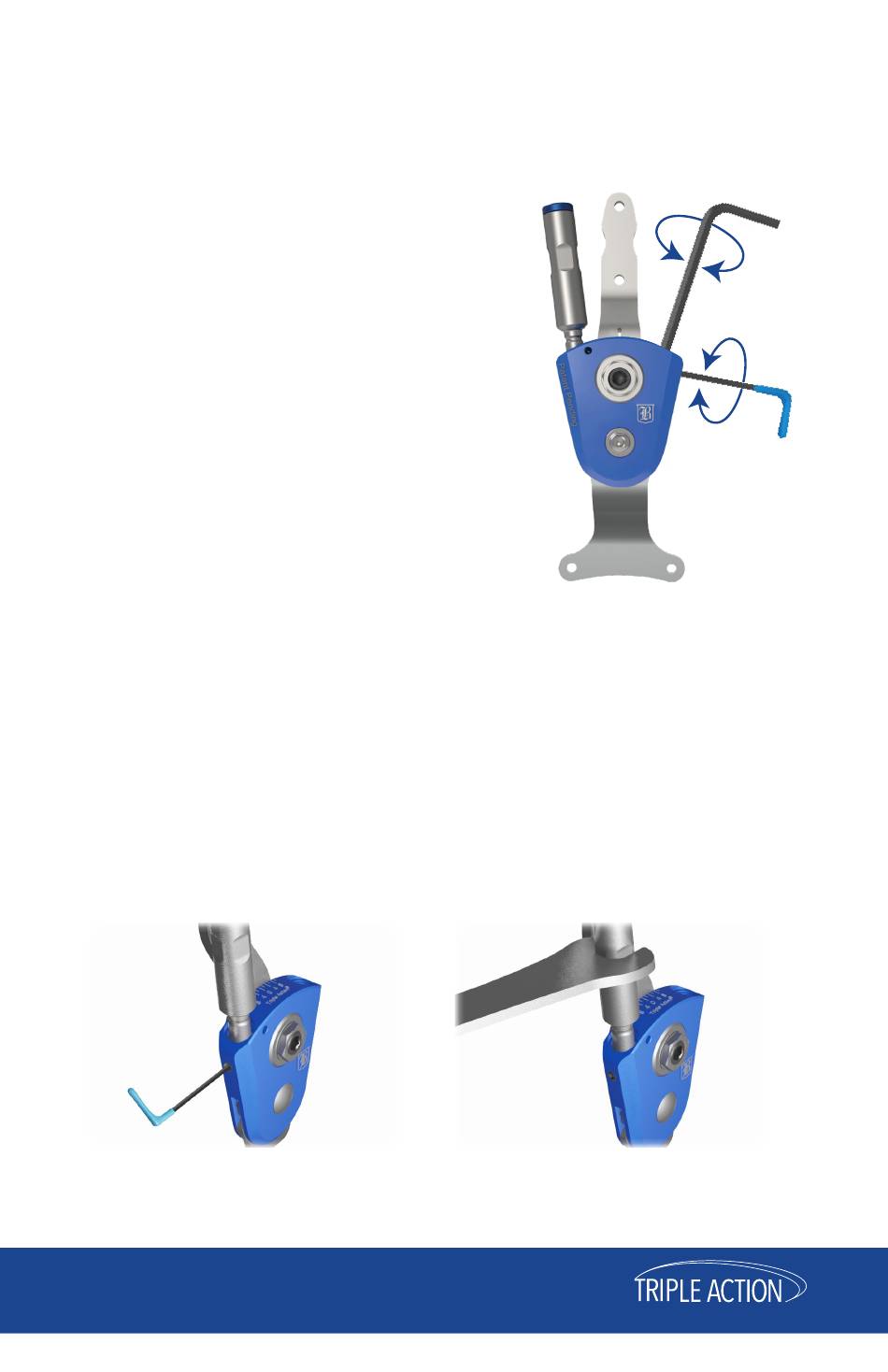

Abbildung 1
Lösen/arretieren Sie die-
ROM-Einstellung mit dem 1,5 mm
Innensechskantschlüssel, um den Gewindestift für
die ROM-Arretierung zu lösen/anzuziehen.
Abbildung 2
0° ein, indem Sie die Druckfederverstärkung mit
dem Einstellschlüssel eine ganze Umdrehung im
Uhrzeigersinn drehen.
5.
ROM-Einstellung
lösen /arretieren
Abbildung 1
Stellen Sie die ROM-Einstellung auf
Knöchelgelenk für Kinder
ROM
erhöhen
®
