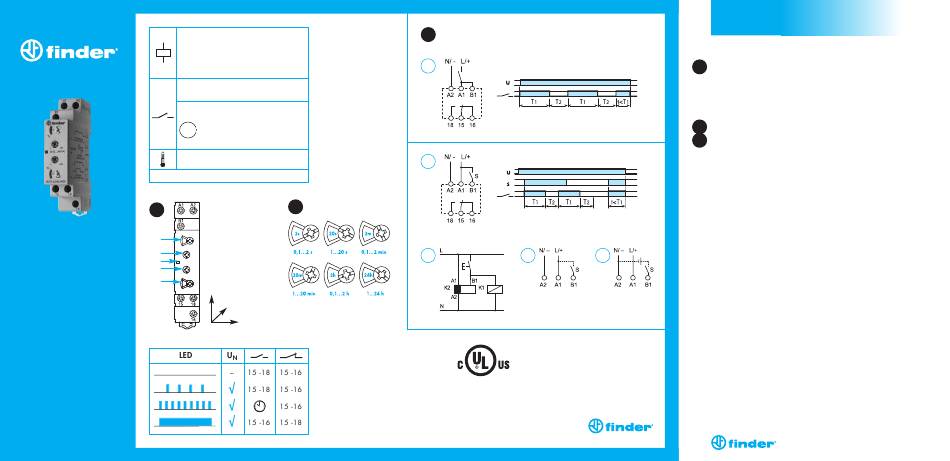

80.91.0.240.0000
U (12...240) V AC (50/60Hz) / DC
N
U : 10.8 V AC / DC
min
U : 265 V AC / DC
www.findernet.com max
P : <1.8VA (50Hz)/<1W
(AC/DC)
80.91
1 CO (SPDT)
16 A 250 V AC
AC1
AC15 (230 V AC)
M
(230 V AC)
DC1 (30 /110 /220)V (16/ 0.3/ 0.12)A
(–10...+50)°C
IP20
1
A
B
C
D
E
88.8 mm
IB8091001- 09/12
4000 VA
750 VA
0.55 kW
2
60.8 mm
17.5 mm
3
3a
3b
3c 3d
• Open Type Device
• Pollution degree 2 Installation Environment
• Maximum Surrounding Air Temperature 40°C
• Use 60/75°C copper (Cu) conductor only and
wire ranges No. 14–18 AWG, stranded or solid
• Terminal tightening torque of 7.1 Ib.in. (0.8 Nm)
ESPAÑOL
80.91 TEMPORIZADOR MODULAR INTERMITENCIA
ASIMETRICA
1

VISTA FRONTAL

A = Selector rotativo de escala de tiempos (T1)
B = Regulación del retardo (T1)
C = LED
D = Regulación del retardo (T2)
E = Selector rotativo de escala de tiempos (T2)
2
ESCALA DE TIEMPO
3
ESQUEMA DE CONEXIONADO Y FUNCIONES
(ATENCION: las funciones se tienen que seleccionar antes de
alimentar el temporizador)
3a Sin START externo
Arranque a través del contacto de alimentación (A1)
LI = Accionamiento intermitente asimétrico (inicio trabajo)
3b Con START externo
Arranque a través del contacto de control (B1)
LE = Accionamiento intermitente asimétrico (inicio trabajo)
con alimentación auxiliar
3c Admite el mando del Start (borne B1), así como el de una
segunda carga: relé, telerrutor, etc..., con el mismo contacto.
3d Con alimentación de DC, el start externo (B1) va conectado al
polo positivo (según EN 60204 -1).
3e
3e El start externo (B1) se puede conectar con una tensión
diferente de la de alimentación, ejemplo:
A1- A2 = 230 V AC
B1- A2 = 12 V DC
OTROS DATOS
Duración minima del impulso: 50 ms.
Tiempo de restablecimiento: 100 ms.
Montaje en carril 35 mm (EN 60715).

CONDICIONES DE FUNCIONAMIENTO

El temporizador, de acuerdo con la Directiva Europea sobre EMC
(89/336/CEE), posee un alto nivel de inmunidad a las perturbaciones,
sean radiadas o conducidas, muy superior a los requisitos previstos
en la Norma EN 61812-1.
Sin embargo, fuentes como transformadores, motores, contadores,
interruptores y cables de potencia pueden alterar el funcionamiento
e incluso dañar irreversiblemente el dispositivo. Se recomienda por
tanto limitar la longitud de cables de conexión y si es necesario,
proteger el temporizador con un filtro RC, varistor, descargador
de sobretension.
