Finder 80.01 Kurzanleitung

80.01.0.240.0000
(12...240) V AC (50/60 Hz) / DC
U : 10.8 V AC / DC
min
U : 265 V AC / DC
www.findernet.com max
1 CO (SPDT)
80.01
16 A 250 V AC
AC1 4000 VA
AC15
(230 V AC)
M 0,55 KW
(230 V AC)
(–10...+50)°C
IP 20
1
A
B
C
D
88.8 mm
2
3
3a
750 VA
3b
60.8 mm
17.5 mm
3c
3d
3e
• Open Type Device
• Pollution degree 2 Installation Environment
• Maximum Surrounding Air Temperature 40°C
• Use 60/75°C copper (Cu) conductor only and
wire ranges No. 14–18 AWG, stranded or solid
• Terminal tightening torque of 7.1 Ib.in. (0.8 Nm)
ITALIA NO

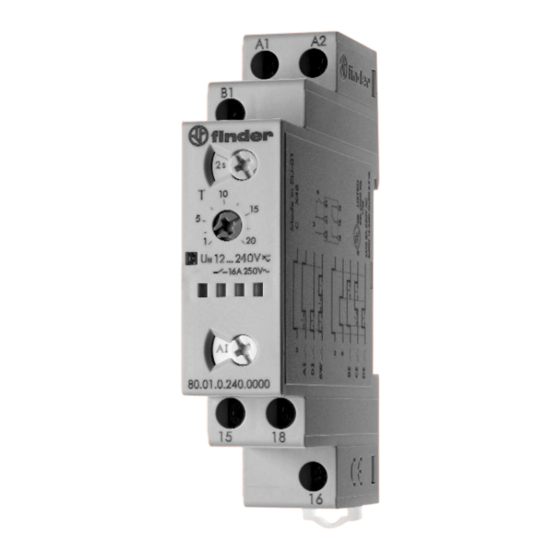

80.01 TEMPORIZZATORE MODULARE MULTIFUNZIONE
1
QUADRO FRONTALE
A = Selettore rotativo scale tempi
B = Regolazione del ritardo
C = LED
D = Selettore rotativo funzioni
2
SCALE TEMPI
3

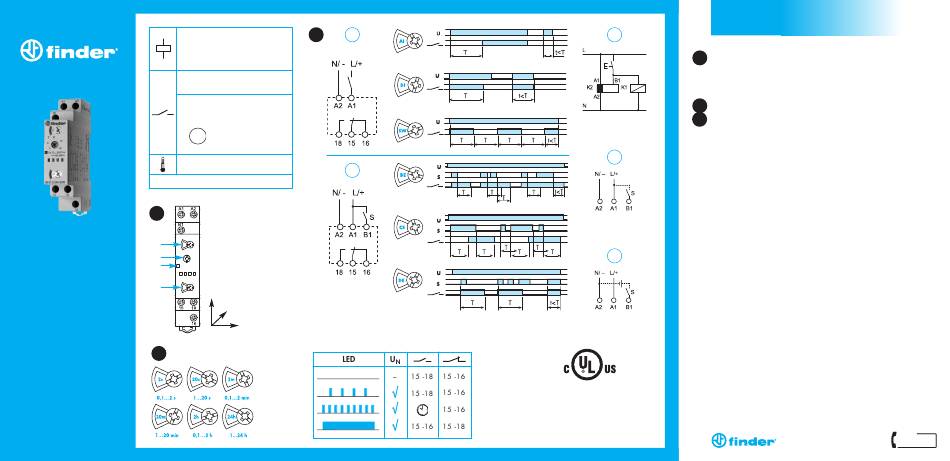

SCHEMI DI COLLEGAMENTO E FUNZIONI
(ATTENZIONE: le funzioni devono essere impostate prima di
alimentare il temporizzatore)
3a Funzioni senza START esterno:
Start tramite contatto sull'alimentazione (A1).
AI = Ritardo all'eccitazione
DI = Ritardo passante all'eccitazione
SW = Intermittenza simmetrica inizio ON
3b Funzioni con START esterno:
Start tramite contatto sul morsetto di controllo (B1).
BE = Ritardo alla diseccitazione (al rilascio del comando)
CE = Ritardo allʼeccitazione e alla diseccitazione (start esterno)
DE = Ritardo passante all'eccitazione (instantaneo al comando)
3c Possibilità di comandare con lo stesso contatto sia lo Start al
morsetto B1 che un secondo carico: relè, teleruttore, ecc...
3d Con alimentazione DC, lo Start esterno (B1) va collegato al
polo positivo (secondo EN 60204-1).
3e Lo Start esterno (B1) può essere collegato ad una tensione
diversa da quella di alimentazione, esempio:
A1- A2 = 230 V AC
B1- A2 = 12 V DC
ALTRI DATI
Durata minima dʼimpulso: 50 ms.
Tempo di riassetto: ≤ 50 ms.
Montaggio su barra 35 mm (EN 60715).
CONDIZIONI DI FUNZIONAMENTO
Il timer, in conformità alla Direttiva Europea sulla EMC(89/336/CEE),
possiede un alto livello di immunità dai disturbi sia irradiati che condotti,
molto superiore ai requisiti previsti dalla Norma EN 61812-1. Tuttavia
fonti tipo trasformatori, motori, contattori, interruttori e relativi cavi di
potenza possono disturbare il funzionamento del dispositivo fino a
danneggiarlo irreversibilmente. Si raccomanda pertanto di limitare
la lunghezza dei cavi di collegamento e, se necessario, di proteggere
il temporizzatore con filtri RC, varistori e scaricatori di sovratensione.
Per altre informazioni
tecniche sul prodotto
e le sue applicazioni:
Numero Verde
800-012613
