РУССКИЙ
80.91 МОДУЛЬНЫЙ ТАЙМЕР С АСИММЕТРИЧНЫМ
ПОВТОРОМ ЦИКЛА

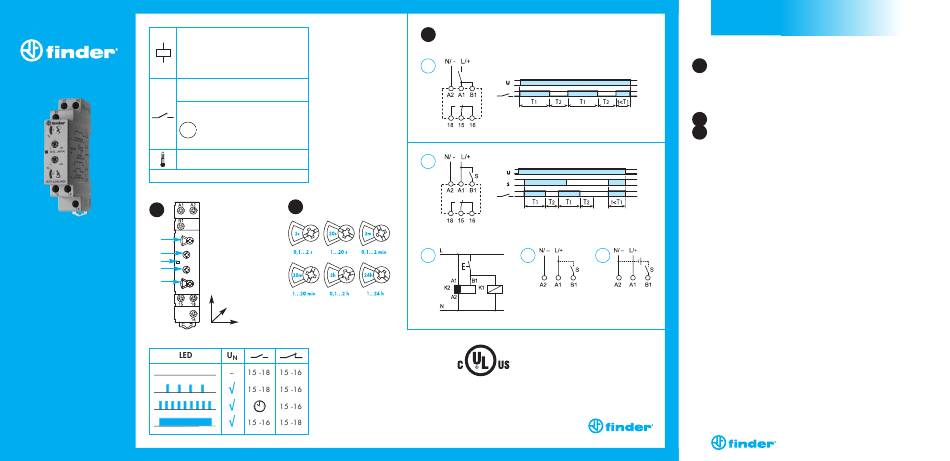

1
ФРОНТАЛЬНАЯ ПАНЕЛЬ
A = Поворотный селектор шкал времени (T1)
B = Регулировка задержки (T1)
C = Светодиод
D = Регулировка задержки (T2)
E = Поворотный селектор шкал времени (T2)
2
ШКАЛЫ ВРЕМЕНИ
3
СХЕМЫ СОЕДИНЕНИЯ И ФУНКЦИИ
(ВНИМАНИЕ: функции должны быть заданы до подачи питания
на таймер)
3a Функции без сигнала СТАРТ
Пуск через контакт линии питания (A1)
LI = Асимметричный повтор цикла (пуск во включенном
состоянии)
3b Функции c сигналом СТАРТ
Пуск через контакт на клемме управления (B1)
LE = Асимметричный повтор (пуск во включенном состоянии)
по сигналу управления
3c Возможность управления с помощью одного и того же контакта
клеммой Старт В1 и внешней нагрузкой: реле, переключателем
с дистанционным управлением и т.д.
3d При питании постоянным током положительный полюс следует
3e подключать к клемме B1 (согласно EN 60204-1).
3e Напряжение, отличное от напряжения питания, можно
применить для команды Start (B1), например:
A1 - A2 = 230 В переменного тока
B1 - A2 = 12 В постоянного тока
ДРУГИЕ ДАННЫЕ
Минимальный управляющий импульс: 50 мс.
Время восстановления: 100 мс.
Установка на 35-мм рейку (EN 60715).
УСЛОВИЯ ЭКСПЛУАТАЦИИ
В соответствии с Европейской Директивой по Электромагнитной
совместимости (89/336/ЕЕС) таймер обладает высокой степенью
защиты от излучаемых и кондуктивных помех, значительно
превышающей требования, предусмотренные Стандартом EN
61812-1. Однако, такие источники, как трансформаторы, двигатели,
контакторы, выключатели и соответствующие силовые кабели
могут нарушить работу устройства вплоть до его необратимого
повреждения. В связи с этим рекомендуется ограничить длину
соединительных кабелей и при необходимости обеспечить защиту
таймеров с помощью RC-фильтров, варисторов и разрядников
избыточного напряжения.
