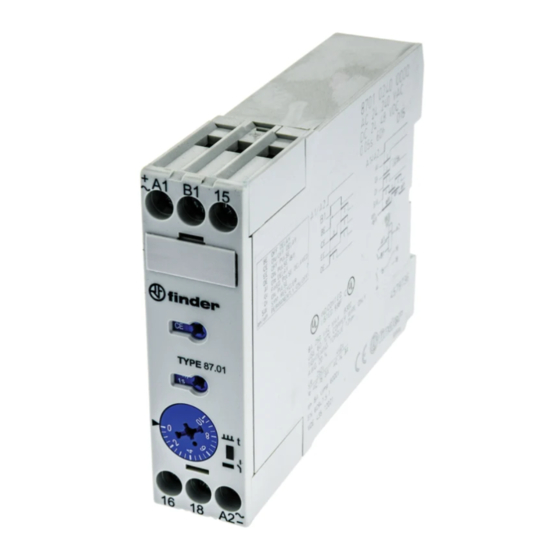

Finder 87 Serie Bedienungsanleitung

Zeitrelais mit Multi- oder Monofunktion für
höchste Industrieanforderungen bis 70°C
Multifunktion: 8 Ablauffunktionen oder
•
Monofunktion
Multispannung: (24...240) V AC und (24...48) V DC
•
Multizeitbereiche: 10 Bereiche, 0,05 s...60 h
•
Zeitverzögerter- und Sofort-Kontakt (Typ 87.02)
•
Rückfallverzögerung ohne Hilfsspannung
•
mit einem oder 2 Wechsler (Typ 87.61/62)
Stern-Dreieck-Relais (Typ 87.82)
•
Asymmetrischer Taktgeber (Typ 87.91)
•
Für 35 mm - Schiene (EN 50022), 22,5 mm breit
•
87.01 / 87.02
Schraubklemmen
22.5
87.01
22.5
87.02
Kontakte
Anzahl der Kontakte
Max. Dauerstrom/max. Einschaltstrom
Nennspannung/max. Schaltspannung
Max. Schaltleistung AC1
Max. Schaltleistung AC15 (230 V AC)
1-Phasenmotorlast, AC3 - Betrieb (230 V AC) kW
Max. Schaltstrom DC1: 30/110/220 V
Min. Schaltlast
Kontaktmaterial Standard
Versorgung
Lieferbare V AC (50/60 Hz)
Nennspannungen (U )
N
Bemessungsleistung AC/DC
Arbeitsbereich
Allgemeine Daten
Zeitbereich
Wiederholpräzision
Wiederbereitschaftsdauer
Minimale Impulsdauer
Einstellgenauigkeit (vom Endwert)
Elektrische Lebensdauer AC1
Umgebungstemperatur
Schutzart
Zulassungen (Details auf Anfrage)
1 Wechsler
•
Multifunktion
•
AI:
Ansprechverzögerung
BE:
Rückfallverzögerung
CE:
Ansprech-/Rückfallverzögerung
DE: Impulsumformer
DI: Einschaltwischer
96
EE a: Ausschaltwischer, retriggerbar
GI: Impulsgeber
SW: Impulsrelais (Blinker): Impulsbeginnen
L/+
15
A1
101
96
A2
18 16
N/–
Ansteuerung über
Startkontakt in der
Zuleitung zu A1
101
A
V AC
VA
VA
A
mW (V/mA)
V DC
VA (50 Hz)/W
AC (0,85...1,1)U
DC (0,85...1,2)U
%
ms
ms
%
Schaltspiele
°C
Serie 87 - Industrie-Zeitrelais 5 - 8 A
87.01
L/+
S
15
A1 B1
A2
18 16
N/–
Ansteuerung über
Startkontakt in der
Steuerleitung zu B1
1 Wechsler
8/30
250/400
2.000
400
0,185
8/0,5/0,2
300 (10/5)
AgCdO
24...240
24...48
5/0,5
N
N
Siehe Seite 6
± 2
50
50
± 5
100·10 3
–20...+70
IP 20
87.02
2 Wechsler, einer davon als Sofortkontakt
•
der andere als verzögert wählbar
Multifunktion
•
Für externes Potentiometer Typ 087.022
•
AI:
Ansprechverzögerung
BE:
Rückfallverzögerung
CE:
Ansprech-/Rückfallverzögerung
DE: Impulsumformer
DI: Einschaltwischer
EE a: Ausschaltwischer, retriggerbar
GI: Impulsgeber
SW: Impulsrelais (Blinker): Impulsbeginnen
L/+ L/+
S
(21)
A1 B1 15 25 A1 B1
A2 Z1 Z2 A2 Z1 Z2
18 16 28 26
(24 22)
N/– N/–
Ansteuerung über Ansteuerung über
Startkontakt in der Startkontakt in der
Zuleitung zu A1 Steuerleitung zu B1
2 Wechsler
8/30
250/400
2.000
400
0,185
8/0,5/0,2
300 (10/5)
AgCdO
24...240
24...48
5/0,5
(0,85...1,1)U
N
(0,85...1,2)U
N
Siehe Seite 6
± 2
50
50
± 5
100·10 3
–20...+70 bis 5 A / –20...+60 bis 8 A
IP 20
(21)
15 25
18 16 28 26
(24 22)
1
