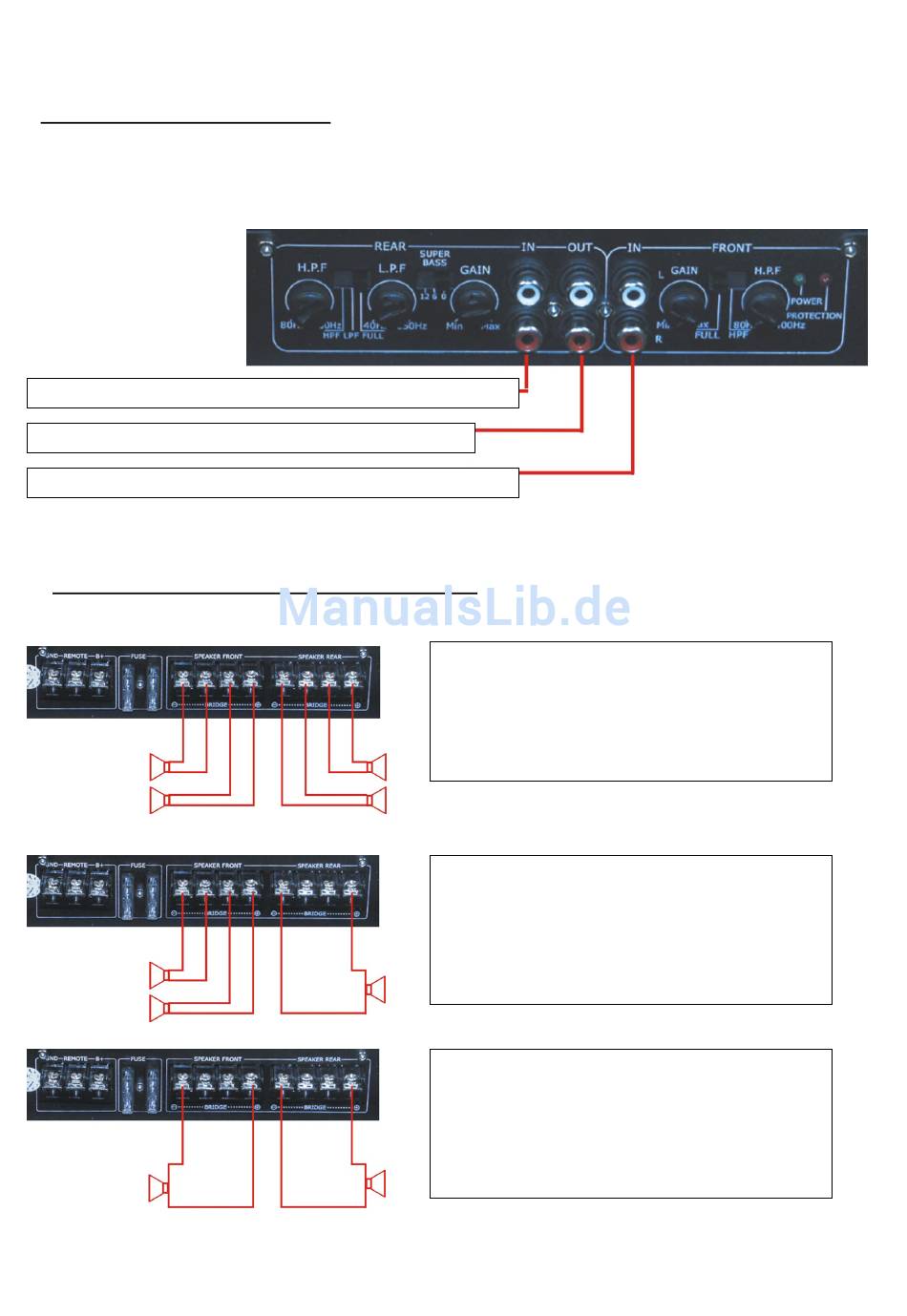

Anschlussplan der Signal-Eingänge
• Sie können an diesem Verstärker ein Low-Level (Cinch-Ausgang des Autoradios) Signal verarbeiten.
•
Die beiden Low-level Eingänge (Front und Rear) können über y-Adapter gespeist werden.
•
Der Low-level Ausgang (Cynch-Anschluss) ermöglicht Ihnen den Anschluss einer zusätzlichen Endstufe.
Lowlevel-Eingang Kanal Rear (für die hinteren Lautsprecher).
Low- Pegelausgang für Anschluss eines zweiten Verstärkers.
Lowlevel-Eingang Kanal Front (für die vorderen Lautsprecher).
Anschlussmöglichkeiten der Lautsprecherausgänge
4- Kanalbetrieb (stereo)
Für diese Betriebsart schließen Sie bitte pro Kanal zwei
Lautsprecher mit einer Impedanz von 2-8 Ohm wie in der
Abbildung gezeigt an das Lautsprecherterminal an.
Achten Sie auf richtige Polung (±) beider Lautsprecher. Die
Endstufe wird zwar bei einer Verpolung nicht beschädigt, jedoch
wird ein dumpfes und verzerrtes Klangbild das Ergebnis sein!
3- Kanalbetrieb (stereo/mono)
Für diese Betriebsart schließen Sie bitte zwei Lautsprecher mit
einer Impedanz von 2-8 Ohm (Front Kanal), und einen
Subwoofer (Rear Kanal), wie in der Abbildung gezeigt an das
Lautsprecherterminal an.
Achten Sie auf richtige Polung (±) beider Lautsprecher. Die
Endstufe wird zwar bei einer Verpolung nicht beschädigt, jedoch
wird ein dumpfes und verzerrtes Klangbild das Ergebnis sein!
2- Kanalbetrieb (mono)
Für diese Betriebsart schließen Sie bitte zwei Lautsprecher mit
einer Impedanz von 4-8 Ohm wie in der Abbildung gezeigt an
das Lautsprecherterminal an.
Die beiden mittleren Anschlüsse des Lautsprecherterminals
bleiben dabei frei! Sie erreichen so eine Bündelung der Leistung
beider Kanäle auf nur einen. Dies ist besonders bei
„leistungshungrigen" Subwoofern zu empfehlen.
