Einführung
Geehrter Kunde,
wir möchten Ihnen zum Erwerb Ihres neuen
CarHifi-Verstärkers gratulieren!
Mit dieser Wahl haben Sie sich für ein Produkt
entschieden, welches ansprechendes Design
und durchdachte technische Features gekonnt vereint.
Lesen Sie bitte die folgenden Anschluss- und
Bedienhinweise sorgfältig durch und befolgen Sie diese,
um in möglichst ungetrübten Genuss des Gerätes
zu kommen!
Sicherheitshinweise
•
Sollten Sie sich den Einbau der Endstufe nicht selbst zutrauen, nutzen Sie bitte den Service einer Fachwerkstatt.
•
Achten Sie beim Einbau Ihrer Endstufe auf ausreichende Belüftung.
Einstellen der Lautstärke (GAIN)
•
Der GAIN-Regler dient zur Anpassung der Verstärkerleistung an die akustischen Verhältnisse Ihres Wagens.
Regler links = leise, Regler rechts = laut.
•
WICHTIG! Vor dem ersten Einschalten von Radio und Endstufe muss der Regler auf LINKS-Anschlag gestellt werden,
um einer Möglichen Beschädigung oder gar Zerstörung Ihrer Lautsprecher vorzubeugen!!
•
Nach dem Einschalten können Sie durch langsames Drehen nach rechts die Lautstärke Ihrem Hörempfinden anpassen.

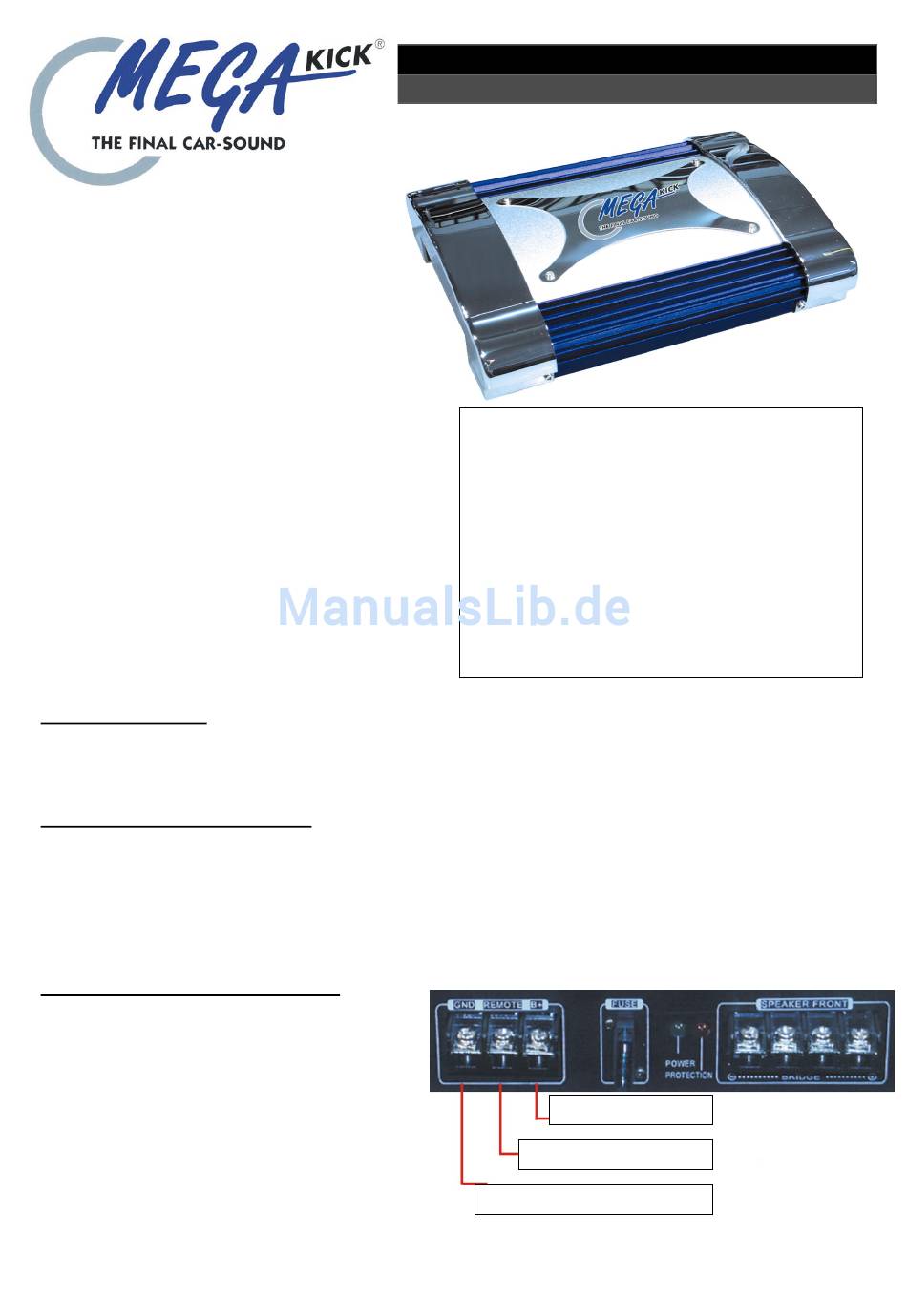

Anschlussplan der Stromversorgung
•
Bevor Sie mit dem Anschluss an den Stromkreis
beginnen, trennen Sie das Minuskabel von der
Auto-Batterie!
Verwenden Sie zum Stromanschluss nur spezielles
•
Powerkabel. Verbinden Sie den +12 Volt Anschluss
des Verstärkers mit dem Pluspol der Batterie.
•
Verbinden Sie den GND- Anschluss Ihres
Verstärkers mit der Masse der Karosserie. Wählen
Sie den kürzesten Weg, um eventuell auftretende
Störungen von vornherein zu vermeiden.
•
Verbinden Sie den Remote-Kontakt mit einem
geschalteten +12 Volt-Anschluss Ihres Autoradios.
Erst wenn alle Anschlüsse ordnungsgemäß durchgeführt
•
wurden schließen Sie den Stromkreis durch erneuten Anschluss des Minuskabels an die Batterie.
© Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
Bedienungsanleitung
Auto-Verstärker Megakick „Solaris"
Technische Daten:
Leistung max.
Leistung rms
Frequenzbereich
Rauschabstand
Klirrfaktor
Regelbereich Bässe
Regelbereich Höhen
Lautsprecher Ausgänge
Super Bass:
Anzeige
Sicherheit
Maße
Zubehör
+12 Volt-Anschluss
Remote-Anschluss
Masse-Anschluss
4x250W / 2x500W
2x125W / 1x280 W
10-50.000Hz ± 1 dB
ca. 90dB
<0,05%
50-250 Hz
120-3000 Hz
2 ~ 16 Ohm
+6 ~ +12dB
LEDs für Power + Protect
Überlast-, Kurzschluss- &
Thermosicherung, 2Ohm-stabil
250x70x300 (350mm)mm
Schraubenset & passende
Sicherung
751-061
Inhaltsverzeichnis
Inhaltszusammenfassung für Mega Solaris
- Seite 1 751-061 Bedienungsanleitung Auto-Verstärker Megakick „Solaris“ Einführung Geehrter Kunde, wir möchten Ihnen zum Erwerb Ihres neuen CarHifi-Verstärkers gratulieren! Mit dieser Wahl haben Sie sich für ein Produkt Technische Daten: entschieden, welches ansprechendes Design und durchdachte technische Features gekonnt vereint. Leistung max.
-
Seite 2: Anschlussplan Der Signal-Eingänge
751-061 Anschlussplan der Signal-Eingänge • Sie können an diesem Verstärker ein Low-Level (Cinch-Ausgang des Autoradios) Signal verarbeiten. • Die beiden Low-level Eingänge (Front und Rear) können über y-Adapter gespeist werden. • Der Low-level Ausgang (Cynch-Anschluss) ermöglicht Ihnen den Anschluss einer zusätzlichen Endstufe. Lowlevel-Eingang Kanal Rear (für die hinteren Lautsprecher). -
Seite 3: Super Bass
751-061 X-OVER Bandpassschalter (bitte an beiden Kanälen vornehmen): : Wenn nur ein Hoch-/Mittelton-System betrieben werden soll, stellen Sie den X-OVER-Schalter bitte auf Position „HPF“. HPF bedeutet Hochpassfilter. Das Ausgangssignal wird dabei im Bassbereich um 12dB (1 Oktave) abgeschwächt. Durch Drehen des HPF-Reglers kann die Übergangs-Frequenz zwischen 120-3000Hz Ihren Hörbedürfnissen angepasst werden. : Wenn der Verstärker zum Betrieb eines Subwoofers genutzt werden soll, stellen Sie den X-OVER-Schalter bitte auf Position „LPF“.
