C.A 6107 Bedienungsanleitung

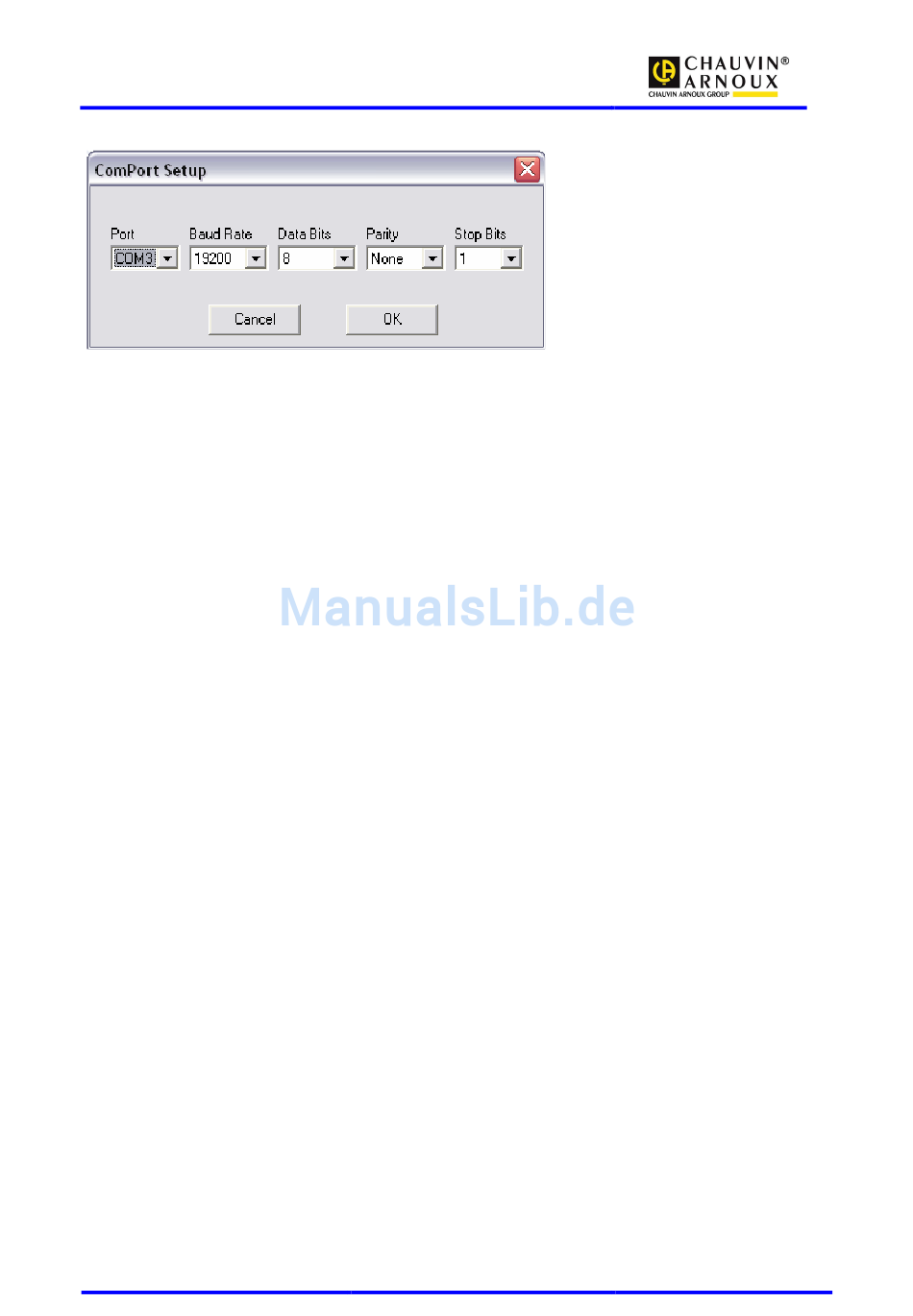

Im Menü File, „Open Hex File" bestätigen
die Datei „CA6107_Vxx.hex" aus dem Updateverzeichnis auswählen
Anmerkung: xx ist die Versionsnummer der Datei
anschließend die Schaltfläche „Write Flash" betätigen
Anmerkung:
Nach erfolgreichem Update geht das Display im Prüfgerät an und es erscheint das 1. Menü
„Anschluss".

13 Fehlermeldung, Fehlerbeseitigung

13.1

Das Display ist aus

Hinweis: Vermutlich ist der L oder N-Leiteranschluss nicht in Ordnung. Ist das Netz in
Ordnung, so sollte das Gerät zur Überprüfung bzw. Reparatur zurückgeschickt werden.
13.2 Berührungsstrommessung zeigt 0,000 mA an
Dies ist kein Fehler sondern der Normalzustand.
13.3 Berührungsstrommessung über 0,5 mA
Achtung! Spannung auf den berührbaren leitfähigen Teilen!!!
Prüfling sofort von der Netzdose trennen!!!
Eine Isolationswiderstandswiderstandsmessung zwischen den berührbaren leitfähigen Teilen
und dem Netzanschluss des Prüflings (L1/L2/L3/N) durchführen! Während der
Isolationsmessung müssen alle Schaltelemente geschlossen sein, damit alle Isolierungen
erreicht werden!
Der Messwert muss über 2 MΩ betragen. Nach erfolgreicher Isolationsmessung den
Berührungsstrom messen. Der Messwert muss kleiner 0,5 mA sein.
13.4 Differenzstrommessung wird „F" angezeigt
Das Gerät ermittelt den Grenzwert des Differenzstroms abhängig von der
Gesamtheizleistung. Es gilt ein Grenzwert von 1mA / kW Gesamtheizleistung.
Die Gesamtheizleistung des Prüflings prüfen (Typenschild).
Sind die Leistungsangaben vom Prüfgerät und Typenschild des Prüflings identisch, ist das
Isolierverhalten des Prüflings nicht in Ordnung!
Den Prüfling von der Netzdose trennen.
Mit einem Isolationsmessgerät den Fehler suchen.
Die Netzspannungen werden nicht korrekt angezeigt
Netzspannung mit einem Messgerät kontrollieren. Wenn der Fehler am Prüfgerät liegt, muss
das Prüfgerät an den Service geschickt, bzw. ausgetauscht werden!

14 Ersatzteile

ACHTUNG!!!
Die Sicherheits- und Warnhinweise im Kapitel 2 beachten!
CHAUVIN ARNOUX CA6107_BA_D_Ed6_09_09 Seite 19 von 21
