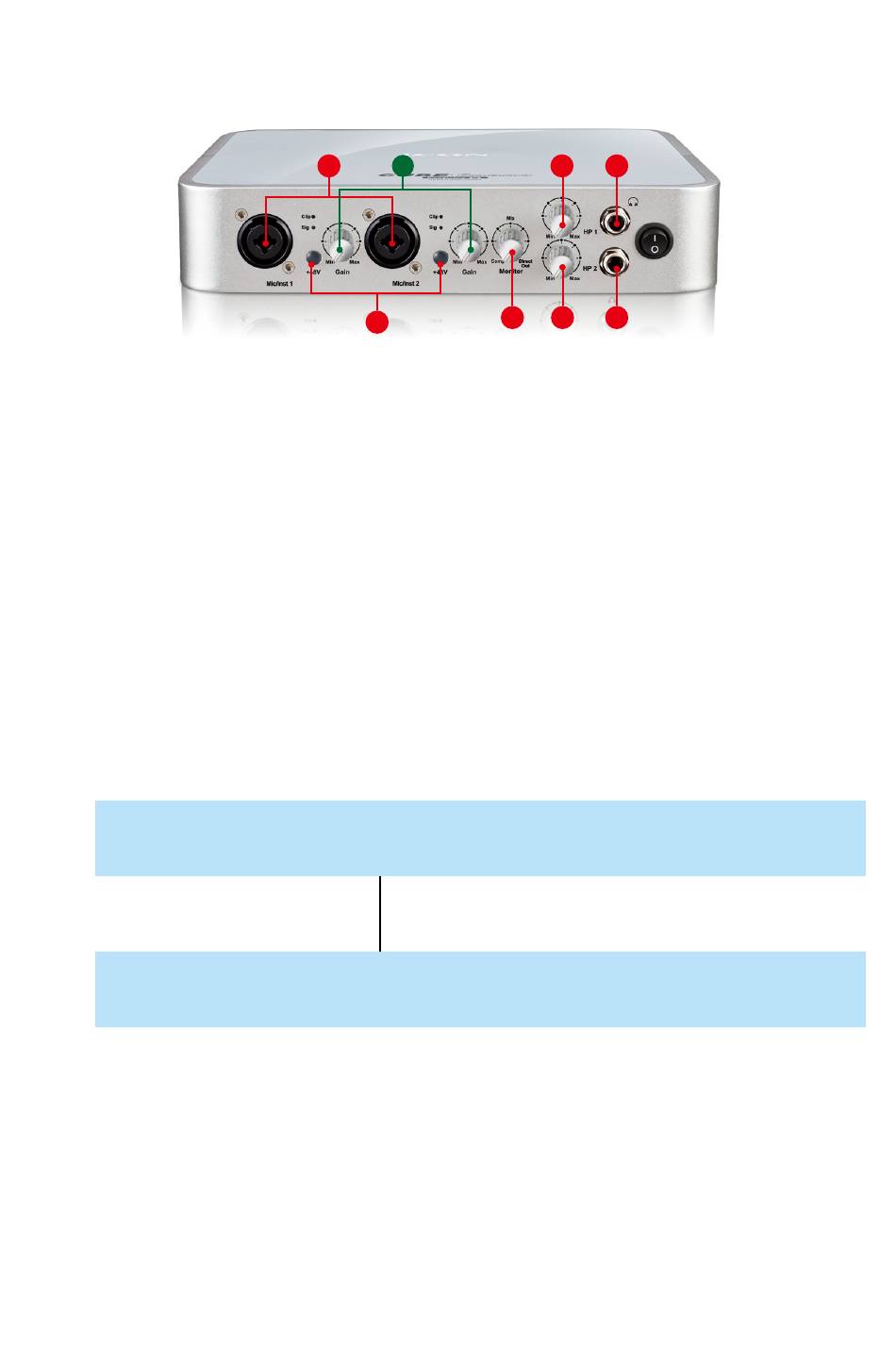

1. „Mic/Inst" Eingänge 1/2
Unsymmetrische Instrumenten und Mic-Level-Eingänge. Diese Hybrid-
Konnektoren können mit einem Standard 3-Stift-XLR-Stecker oder einen 1/4"
TS-Konnektor betrieben werden.
2. 48V Phantomspeisungsschalter
Zur Aktivierung der +48V Phantomspeisung der zugeordneten XLR-Eingänge.
Phantomspeisung wird für die meisten Kondensormikrofone geeignet.
3. Eingangs-Gain-Level-Regelung 1/2
Diese Potentiometer regeln das Eingangslevel der verbundenen analogen Mic/
Inst/Line-Eingänge.
4. Knopf für direktes Monitoring
Dieser Potentiometer steuert den Fluss des Audiosignals vom PC-Ausgang zum
eigentlichen analogen Eingang.
Comp (entgegen
Uhrzeigersinn)
Direct Out
(Uhrzeigersinn)
Mix (Mitte)
5. Ausgang HP Monitor 1
Zum Anschluss eines Standard 6,3-mm-Klinkensteckers.
6. Lautstärkeregler HP Monitor 1
Dieses Potentiometer regelt die Lautstärke von HP Monitor 1.
7. Ausgang HP Monitor 2
Zum Anschluss eines Standard 6,3-mm-Klinkensteckers.
8. Lautstärkeregler HP Monitor 2
Dieses Potentiometer regelt die Lautstärke von HP Monitor 2.
6
1
3
2
Nur Audiosignale vom PC werden überwacht.
Nur analoge Eingänge (Mic/Inst 1&2) werden
überwacht.
Sowohl Audiosignale vom PC als auch von
analogen Eingängen werden überwacht.
6
5
4
8
7
