Inhaltszusammenfassung für ICON UMIX1010 RACK

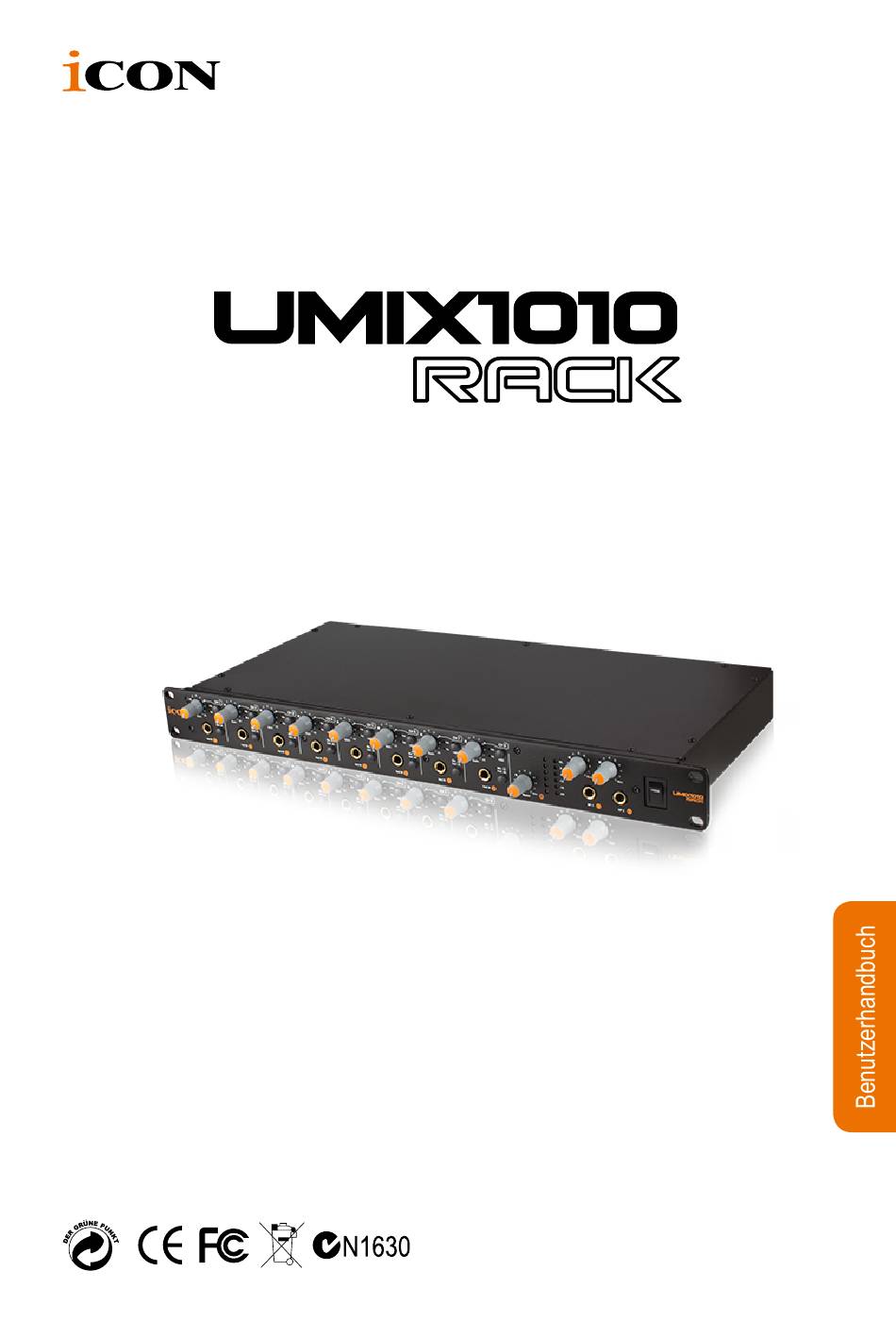

- Seite 1 24-Bit 96/192KHz 10-In/10-Out USB Aufnahme-Schnittstelle...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ....................4 Was gibt's im Lieferumfang? ..............4 Ausstattungsmerkmale ................5 Vorderseite ....................6 Rückseite ....................8 Mac Treiberinstallation................10 Software-Bedienfeld ................12 Windows Treiberinstallation ..............13 Software-Bedienfeld ................16 Hardware-Anschlüsse ................20 Mindestsystemanforderungen ..............21 Specifications ..................22 Wartung und Reparatur ................23... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den ICON USB-Audio-Aufnahme-Schnittstelle der Umix 1010 Rack Baureihe entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON Umix 1010 Rack USB Aufnahme-Schnittstelle bietet ein Audio Einund Ausgabemodul mit USB-Anschluss. Die wichtigsten Features im Überblick: ● 24-Bit 96/192KHz 10-In/10-Out USB Aufnahme-Schnittstelle ● 8x8 Analoganschluss I/O Vollduplex-Aufnahme und -Wiedergabe ● 8 MIC/Instrument-Vorverstärker mit individueller Gain-Regelung und Phantomspeisungsschalter ●... -
Seite 6: Vorderseite
Vorderseite 1. Hi-Z Eingang Ein hochohmiger Eingang für Gitarre/Bass. 2. „Hi-Z/MIC“ Eingangsschalter Mic oder Hi-Z Eingangsschalter für Eingang 1-8. 3. Eingangs-Gain-Level-Regelung 1-8 Diese Potentiometer regeln das Eingangslevel der verbundenen analogen Mic/ Inst/Line-Eingänge. 4. 48V Phantomspeisungsschalter Zur Aktivierung der +48V Phantomspeisung der zugeordneten XLR(Rückseite)- Eingänge. -
Seite 7: Kontrolle Der Kopfhörer
7. Kontrolle der Kopfhörer 1-2 Diese Potentiometer steuern die Ausgangsleistung der jeweiligen Kopfhörerausgänge. 8. Kopfhörerausgänge 1-2 In diese Ausgangsbuchsen passen 1/4"Standard-TRS-Kopfhörerstecker. -
Seite 8: Rückseite
Rückseite 1. „Mic/Inst” Eingänge 1-8 Einem symmetrischen Mikrofon/Line iputs. These hybrid connectors will accept a standard 3-pin XLR plug or a 1/4” TS connector. 2. Line-Ausgänge 1-8 These are balanced analog outputs on standard 1/4″ TS connectors at +6dBU line level. 3. - Seite 9 6. 12V/3A Netzteileingang Schließen Sie hier das mitgelieferte Netzteil an. Bitte beachten Sie:: Umix 1010 Rack arbeitet nicht ohne das mitgelieferte Netzteil. Die USB-Spannungsversorgung reicht zum Betrieb des Umix 1010 Rack nicht aus.
-
Seite 10: Mac Treiberinstallation
Mac Treiberinstallation Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der Umix 1010 Rack Baureihe und der dazugehörenden Treiber. 1. Schalten Sie den Mac ein Hinweis: Schließen Sie digitale Audio- Schnittstelle der Umix 1010 Rack Baureihe noch nicht an den Mac Abbildung 1 2. -
Seite 11: Abschluss Der Installation
Öffnen Sie den vorherigen „Mac“ Ordner. Kopieren Sie das Verknüpfungslogo des 'Umix 1010 Rack' Software-Bedienfelds und fügen Sie es im Desktop ein. Icon Control Panel Abbildung 7 8. Start des Software-Bedienfelds Klicken Sie auf das Verknüpfungslogo des Umix 1010 Rack Software-Bedienfelds, das Sie gerade auf das Desktop kopiert haben, um das Software- Bedienfeld zu starten. -
Seite 12: Software-Bedienfeld
Software-Bedienfeld Die „Wiedergabe“ und „Monitor“ Mixer funktionieren wie ein Matrix-Mixer. Sie aktivieren und regeln das korrespondierende Eingangs- oder Ausgangskanal- Level. Sie sind sehr nützlich und geben den Ein- und Ausgängen mehr Flexibilität. Sie können jede beliebige Kombination von Eingängen zu beliebigen Ausgängen routen. Wiedergabemixer 1. -
Seite 13: Windows Treiberinstallation
Windows Treiberinstallation Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der Umix 1010 Rack Baureihe und der dazugehörenden Treiber. 1. Schalten Sie den Computer ein Hinweis: Schließen Sie digitale Audio-Schnittstelle der Umix 1010 Rack Baureihe noch nicht an den Computer 2. -
Seite 14: Treiberinstallation-Bestätigung
5. Treiberinstallation-Bestätigung Klicken Sie im erscheinenden Treiberinstallations- Bestätigungsbildschirm auf „Weiter“. Abbildung 15 6. Treiber-Setup Wählen Sie das Treiberverzeichnis und klicken Sie auf „Weiter“, wie in Abbildung 16 gezeigt. Abbildung 16 7. Installationsbeginn Die Installation hat begonnen und dauert. je nach Leistungsstärke des Computers, einen gewissen Zeitraum;... -
Seite 15: Anschluss Der Digitalen Audio-Schnittstelle Der Umix 1010 Rack Baureihe
9. Setup abgeschlossen Es erscheint ein Fenster, wie in Abbildung 19 gezeigt. Wählen Sie „Weiter“. Abbildung 19 10. Anschluss der digitalen Audio- Schnittstelle der Umix 1010 Rack Baureihe Schließen Sie nun die digitale Audio- Schnittstelle der Umix 1010 Rack Baureihe an den USP-Port des Computers und klicken Sie auf „Beenden“. -
Seite 16: Software-Bedienfeld
Software-Bedienfeld 1. Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 24 gezeigten Pulldown- Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung 24 2. Einstellungen der Puffergröße Sie können die Puffergröße für „Streaming“ und „ASIO“... - Seite 17 Monitor Mixer 1. Hardware-Eingangs-Aussteuerungsanzeigen Ch 1-8 & S/PDIF Eingangs-Aussteuerungsanzeige Zeigt das Eingangslevel der Hardware-Eingangskanäle. 2. Hardware-Ausgangs-Aussteuerungsanzeigen Ch 1-8 & S/PDIF Ausgangs-Aussteuerungsanzeige Zeigt das Ausgangslevel der Hardware-Ausgangskanäle. 3. Virtuelle Eingangs-Aussteuerungsanzeigen Virtueller Eingang 1-8 Aussteuerungsanzeige Zeigt das Eingangslevel der virtuellen Eingangskanäle. 4. Link Schalter Ermöglicht eine gleichzeitige Regelung beider Kanal-Levels.
- Seite 18 9. Eingänge & Ausgänge Matrix-Mixer „Aktivieren" Sie dieses Kästchen, um den Mixer zu aktivieren. 10. Eingänge & Ausgänge Matrix-Mixer Gain-Regelung Regelt den Gain des entsprechenden Hardware-Kanals. Klicken Sie anschließend auf „Schließen“, um das Fenster zu schließen. Wiedergabemixer 1. Software-Ausgangs-Aussteuerungsanzeigen Ch 1-8 & S/PDIF Ausgangs-Aussteuerungsanzeige Zeigt das Eingangslevel der Software-Eingangskanäle.
- Seite 19 6. „0dB“ Schalter Schaltet den entsprechenden Kanal sofort auf das „0dB“ Level. 7. Gain-Fader Regelt durch Verschieben das Gain-Level des entsprechenden Kanals. 8. Eingänge & Ausgänge Matrix-Schalter Schaltet das entsprechende Hardware-Eingangskanal-Routing zum entsprechenden Hardware-Ausgangskanal Ein/Aus. Die Matrix ist sehr nützlich und gibt den Ein- und Ausgängen mehr Flexibilität.
-
Seite 20: Hardware-Anschlüsse
Hardware-Anschlüsse Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der Umix 1010 Rack Baureihe mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Bei Zwei- Kanal-Stereo sind die Standard-Ausgänge die Kanäle 1 und 2. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. -
Seite 21: Mindestsystemanforderungen
Mindestsystemanforderungen Wichtig: Die digitale Audio-Schnittstelle der Umix 1010 Rack Baureihe wird von Mac Betriebssystemen (Intel-Mac) sowie Windows XP, Windows Vista, Windows 7 (32-Bit/64-Bit) und Windows 8 (32-Bit/64-Bit) unterstützt. Die digitale Audio- Schnittstelle de Umix 1010 Rack Baureihe wird nicht von Windows 98 oder Windows Me unterstützt. -
Seite 22: Specifications
Specifications Mic/Inst 1-8 Inputs (Balanced; at Minimum Gain) Frequency Response ..........22Hz to 22kHz (+/-0.1dB) Dynamic Range ............100dB, A-weighted Signal-to-Noise Ratio..........-100dB, A-weighted THD+N ..............<0.0048% (-90dB) Crosstalk..............-100dB @ 1kHz Input Impedance: Inst in .......... 390K Ohms, typical; Mic in .......... -
Seite 23: Wartung Und Reparatur
Registerkarte und Versandkarton. Dies ist sehr wichtig. Wenn Sie die Originalverpackung verloren haben, stellen Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. 4. Bitte kontaktieren Sie Ihren örtlichen Händler für die Wartung. Um die Adresse und Kontaktdaten Ihres örtlichen Händlers herauszufinden,... - Seite 24 info@icon-global.com...
