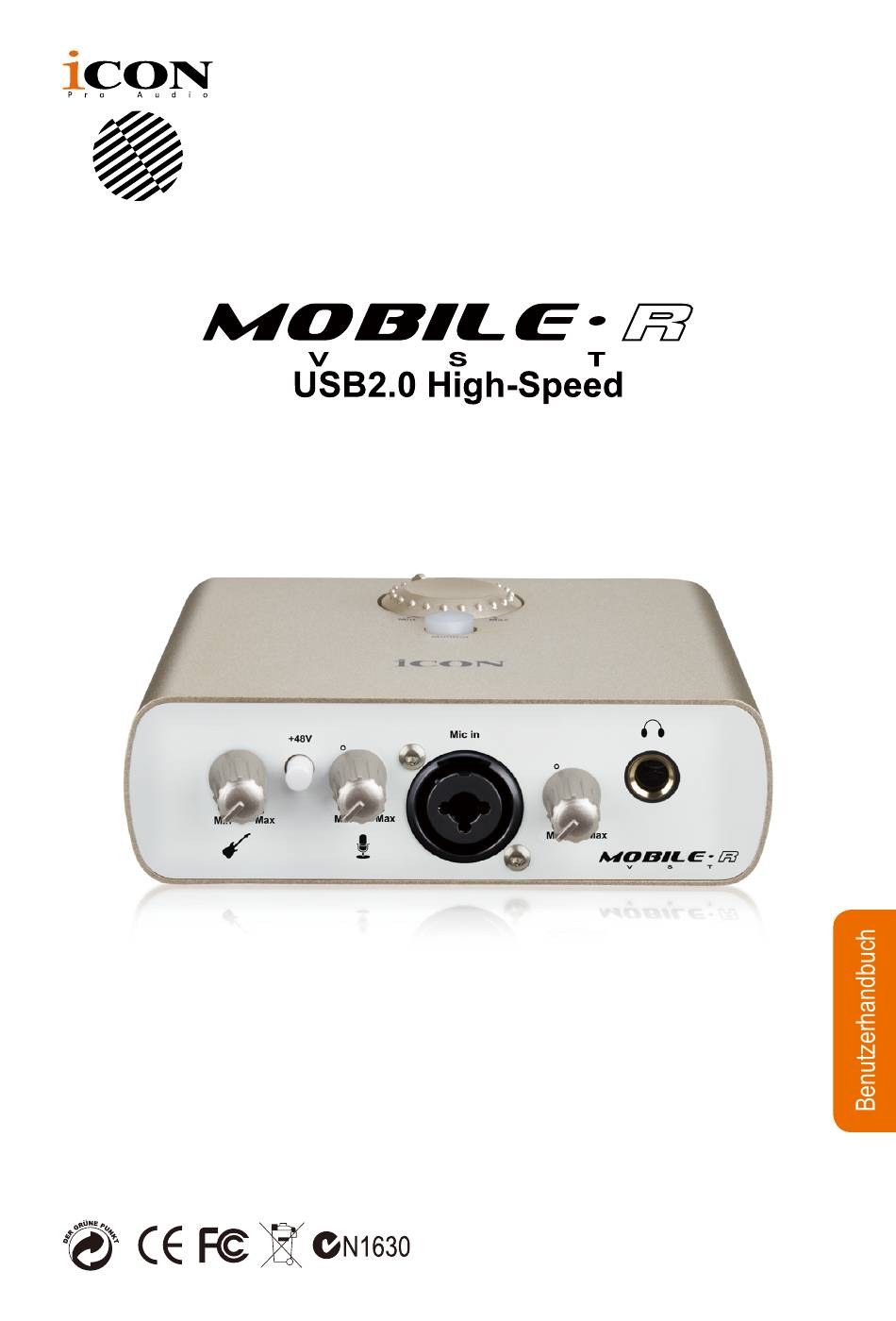

- Seite 1 1 Mic-In / 1 Guitar-In, 2-Out USB-Schnittstelle zur professionellen Gesangsaufnahme Benutzerhandbuch...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Contents Einführung ......................4 Was gibt's im Lieferumfang? ................4 Ausstattungsmerkmale ...................5 Vorderseite .....................6 Rückseite ......................7 Oberseite ......................8 Mac Treiberinstallation..................9 Mixerbedienfeld .................... 11 Windows Treiberinstallation ................12 ProDriver VST ....................15 Mixerbedienfeld ....................16 Einstellungen (Abtastrate und Latenzeinstellungen) ........18 ProDriver-VST-Hosting-Rack................22 Hardware Connections .................23 Schaubild zum Anschluss von unterschiedlichen Arten von Mikrofonen ..24 Specifications ....................25 Wartung und Reparatur ................26... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den ICON Abbildung MIDI/Audio-Controller-Oberfläche entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON MobileR-VST USB Aufnahme-Schnittstelle bietet ein Audio Ein- und Ausgabemodul mit USB-Anschluss. Die wichtigsten Features im Überblick: ● 24-Bit 192KHz 1 mic-In/1 guitar-In, 2-Out USB-Schnittstelle für Aufnahmen ● Großer Dynamikbereich: AD 114 dB DA 114 dB ● 2x2 Analog I/O Vollduplex-Aufnahme und -Wiedergabe ●... -
Seite 6: Vorderseite
Vorderseite 1. 3-poliges XLR (Symmetrisch) – Für ein Kondensatormikrofon mit +48 V Phantomspeisung 1.1. 1/4-Zoll TS (unsymmetrisch) – Für ein dynamisches Mikrofon Bitte beziehen Sie sich auf P.23 für die Anschlussart von verschiedenen Mikrofontypen. Hinweis: Master-Pegelregler stellt nur den Ausgangspegel des Line- Ausgangs ½... -
Seite 7: Rückseite
+6dBU line level. 5. Netz-Konnektor MobileR-VST wird per USB-Bus mit Strom versorgt. Falls Ihr Computer nicht genug Strom bereitstellt, können Sie ein +5-V-DC-Netzteil von iCON an diese Buchse anschließen oder ein herkömmliches Telefonladegerät/-netzteil mit einem geeigneten USB-Kabel verwenden. -
Seite 8: Oberseite
Oberseite 1. „Direct Monitoring“-Knopf Hardwarebasiertes Direct Monitoring („Direktausgang“, im Uhrzeigersinn) beseitigt die Latenz bzw. Verzögerungen, die selbst bei der besten internen Schaltung auftreten, während Sie Ihren Eingang und vorhandene Tracks ausgeben. Alternativ können Sie Ihren Eingang mit allen Effekten („Computer“, gegen den Uhrzeigersinn) ausgeben, während Sie mit dem ASIO-Monitoring mit extrem geringer Latenz auszeichnen. -
Seite 9: Mac Treiberinstallation
Mac Treiberinstallation MobileR-VST ist ein klassenkonformes Gerät. Daher ist bei Mac keine Treiberinstallation erforderlich. Zudem werden iOS-Geräte durch Verbindung mit einem Kameraset vollständig unterstützt. Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der MobileR-VST und der dazugehörenden . 1. - Seite 10 5. Digitale Audioschnittstelle von MobileR-VST verbinden Verbinden Sie nun die digitale CapsLook Audioschnittstelle von MobileR-VST Shift Ctrl AltGr Ctrl intel mit einem USB-Anschluss Ihres Abbildung 3 Mac. Cube4 Nano VST Hinweis: Audioschnittstellen von MobileR-VST unterstützen nur USB 2.0. Ihr Mac muss über einen USB- 2.0-Anschluss verfügen.
-
Seite 11: Mixerbedienfeld
Mixerbedienfeld Die Mixer arbeiten wie ein Matrixmixer. Aktivieren und regulieren Sie den Pegel des entsprechenden Ein- oder Ausgangskanals. Dies ist sehr praktisch und gestaltet Ihre Ein- und Ausgänge sehr flexibel. Sie können beliebige Eingänge zu beliebigen Ausgängen leiten. Abbildung 5 1. -
Seite 12: Windows Treiberinstallation
Windows Treiberinstallation Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der MobileR-VST und der dazugehörenden Treiber. 1. Schalten Sie den Computer ein Hinweis: Schließen Sie digitale Audio-Schnittstelle der MobileR-VST noch nicht an den Computer. 2. Legen Sie die Treiber-CD in das CD-Rom-Laufwerk. Wenn nach dem Einlegen der mitgelieferten Treiber-CD in das CD-Rom- Laufwerk der in Abbildung 6 gezeigte Installationsbildschirm erscheint, klicken Sie auf „Windows-Treiber“, um Treiberinstallation zu starten. -
Seite 13: Komponenten Für Installation Wählen
5. Komponenten für Installation wählen Versehen Sie die Komponenten, die Sie installieren möchten, mit einem Häkchen. MobileR VST Device Drivers Wir empfehlen dringend, alle Komponenten auszuwählen. Abbildung 9 6. Installationsdateien werden vorbereitet Icon_MobileR VST_2.9.86.50.exe Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum, warten Sie den Vorgang ab and wait for the process to finish. - Seite 14 8. Setup abgeschlossen Es erscheint ein Fenster, wie in Abbildung 14 gezeigt. Wählen Sie „Beenden“. Abbildung 14 9. Start des Software- Bedienfelds Sie können auf das MobileR-VST Logo in der Taskleiste klicken, um das Software-Bedienfeld zu starten (Seite 16). Abbildung 15 10.
-
Seite 15: Prodriver Vst
ProDriver VST Abbildung 17 Abbildung 18 Um MobileR-VST mehr Vielseitigkeit und Leistungsfähigkeit zu verleihen, haben wir eine neue Technologie, ProDriver VST, entwickelt – unser innovatives VST-Rack, Plug-in-Host und virtueller Signalrouter. Verwenden Sie ihn im autonomen Modus oder mit Ihrer bevorzugten DAW. Ziehen Sie Ihre Gitarren-Modelling-VST hoch und spielen Sie, oder schließen Sie Ihren Midi-Controller an und kontrollieren Sie Ihre bevorzugten virtuellen Instrumente ganz ohne digitale Audio-Workstation. -
Seite 16: Mixerbedienfeld
Mixerbedienfeld Am Mixerbedienfeld gibt es drei verschiedene Hauptarten von ASIO-Kanälen, die Sie manipulieren können. 1. MobileR-VST-Hardware-Kanäle (HW-Eingang 1/2 und HW- Ausgang 1/2) Dies sind die Hardware-Ein- und -Ausgangskanäle am MobileR-VST. 2. Virtuelle MobileR-VST-Kanäle (VK-Eingang 1/2, 3/4 und 5/6), (VK-Ausgang 1/2, 3/4 und 5/6) Dies sind die WDM zugehörigen virtuellen Ein- und Ausgangskanäle. - Seite 17 3. Messung des VK-Eingang-1/2-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 1/2). 4. Messung des VK-Eingang-3/4-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 3/4). 5. Messung des VK-Eingang-5/6-Pegels (virtuell) Anzeige des WDM-1/2-Ausgangspegels (VK-Eingang 5/6). 6. Messung des VK-Ausgang-1/2-Pegels (virtuell) Anzeige des ASIO-1/2-VK-Ausgangspegels (VK-Ausgang 1/2). 7.
-
Seite 18: Einstellungen (Abtastrate Und Latenzeinstellungen)
Einstellungen (Abtastrate und Latenzeinstellungen) Klicken Sie zum Einblenden des Einstellungsfensters auf die „Setting“-Schaltfläche. Abbildung 20 Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 21 gezeigten Pulldown-Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung 21... -
Seite 19: Latenzeinstellungen
Latenzeinstellungen Es stehen sechs Standardlatenzeinstellungen zur Auswahl. Wenn Sie Ihren eigenen Latenzwert anpassen möchten, wählen Sie custom. ● Sicher (maximale Latenz) ● Sehr groß ● Normal ● Klein ● Sehr klein ● Minimum (minimale Latenz) ● Anpassen Abbildung 22... -
Seite 20: Asio-Puffergröße
Es gibt drei verschiedene Einstellungen, die Sie zur Anpassung Ihrer eigenen Latenzeinstellungen konfigurieren können: Diese sind: 1. ASIO-Puffergröße Sie können den Wert im Bereich von 32/64/128/256/512/1024/2048 bis 4096 einstellen. Abbildung 23 2. Streaming-Puffergröße Anpassbare Einstellungen: Minimum/Gering/Normal/Hoch und Maximum. Abbildung 24... - Seite 21 3. Streaming-Puffervolumen Einstellbare Werte: 2/3 und 4. Abbildung 25 Abbildung 26 (Hinweis: Stellen Sie eine höhere Latenz ein, falls eine Warnmeldung in den „Latenzstatus“-Fenstern erscheint.) (Hinweis: Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist derAufgabe nicht gewachsen.
-
Seite 22: Prodriver-Vst-Hosting-Rack
ProDriver-VST-Hosting-Rack Mit dem ProDriver-VST-Rack können Sie all Ihre VST-Plug-ins mit Ihrer DAW benutzen. Alternativ können Sie Ihr Gerät als autonomen VST-Plug-ins-Effektor verwenden, ohne eine DAW ausführen zu müssen. -
Seite 23: Hardware Connections
Hardware Connections Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der MobileR-VST mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. Schließen Sie Ihre Mikrofone/Gitarre an den Analogeingängen des Geräts an. Power Pack Mac / PC... -
Seite 24: Schaubild Zum Anschluss Von Unterschiedlichen Arten Von Mikrofonen
Schaubild zum Anschluss von unterschiedlichen Arten von Mikrofonen Dynamic Microphone (D2) 1/4” TR Unbalanced Condenser Microphone (Apollo) Balanced Hinweis: Vergewissern Sie sich bitte vor dem Einstecken eines dynamischen Mikrofons, dass der Schalter der +48V Phantomspeisung auf „AUS“ steht, da Ihr Mikrofon ansonsten beschädigt werden könnte. -
Seite 25: Specifications
Specifications Mic Input: Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........112dB, A-weighte Signal-to-Noise Ratio:........-112dB, A-weighted THD+N: ............-98dB Crosstalk:............-97dB @ 1kHz Input Impedance: ..........Mic in: 1.8K Ohms, typical Adjustable Gain: ..........+34dB Inst Input: Frequency Response: ........ -
Seite 26: Wartung Und Reparatur
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der... - Seite 27 www.iconproaudio.com support.iconproaudio.com www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudi o...
