Inhaltszusammenfassung für ICON Cube6Nano ProDrive III

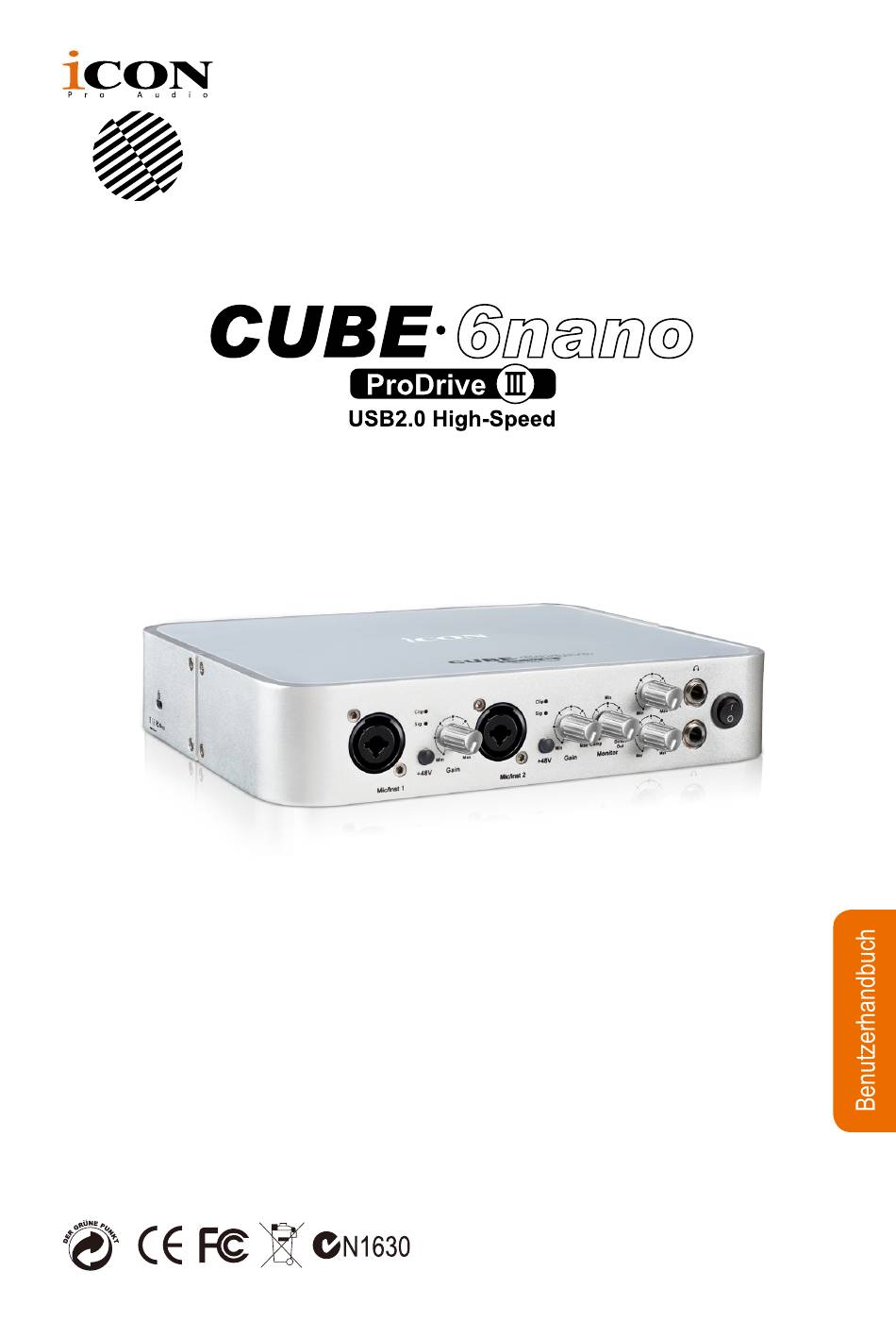

- Seite 1 6-In / 6-Out mit +48V Phantomspeisung-Aufnahme USB-Schnittstelle...
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Contents Einführung ....................4 Was gibt's im Lieferumfang? ..............4 Ausstattungsmerkmale ................5 Vorderseite ....................6 Rückseite ....................7 Mac Treiberinstallation................8 Mixerbedienfeld ..................10 Windows Treiberinstallation ..............11 ProDrive Ⅲ .....................14 Mixerbedienfeld ..................15 Einstellungen (Abtastrate und Latenzeinstellungen) ......17 ProDrive Ⅲ -Hosting-Rack ..............21 Hardware Connections ................22 Specifications ..................23 Wartung und Reparatur ................24... -
Seite 4: Einführung
Sie auf unseren Online- Support unter www. iconproaudio.com zugreifen können und damit wir Ihnen aktuelle Informationen über dieses und andere ICON-Produkte zusenden können. Wie bei den meisten elektronischen Geräten empfehlen wir dringend, die Originalverpackung aufzubewahren. Für den unwahrscheinlichen Fall, dass das Produkt zur Reparatur zurückgesendet werden muss, ist die Originalverpackung... -
Seite 5: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON Cube6Nano USB Aufnahme-Schnittstelle bietet ein Audio Ein- und Ausgabemodul mit USB-Anschluss. Die wichtigsten Features im Überblick: ● 24-Bit 192KHz 6-In/6-Out USB Aufnahme-Schnittstelle ● Großer Dynamikbereich: AD 114 dB DA 114 dB ● 4x4 Analog I/O Vollduplex-Aufnahme und -Wiedergabe ●... -
Seite 6: Vorderseite
Vorderseite 1. „Mic/Inst“ Eingänge 1/2 Unsymmetrische Instrumenten und Mic-Level-Eingänge. Diese Hybrid- Konnektoren können mit einem Standard 3-Stift-XLR-Stecker oder einen 1/4” TS-Konnektor betrieben werden. 2. 48V Phantomspeisungsschalter Zur Aktivierung der +48V Phantomspeisung der zugeordneten XLR-Eingänge. Phantomspeisung wird für die meisten Kondensormikrofone geeignet. 3. -
Seite 7: Rückseite
Rückseite 1. USB 2.0 Anschluss Zum Anschluss an den USB-Anschluss Ihres Mac/PC mithilfe des mitgelieferten USB-Kabels. Nur wenn Ihr Mac/PC mit USB2.0 ausgerüstet ist, kann die volle Cube6Nano Geschwindigkeit genutzt werden. 2. Line-Eingänge 3/4 Unsymmetrische analoge Eingänge auf Standard 1/4" TS-Konnektoren bei -10dB Line-Level. -
Seite 8: Mac Treiberinstallation
Mac Treiberinstallation Cube6Nano ist ein klassenkonformes Gerät. Daher ist bei Mac keine Treiberinstallation erforderlich. Zudem werden iOS-Geräte durch Verbindung mit einem Kameraset vollständig unterstützt. Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der Cube6Nano und der dazugehörenden . 1. - Seite 9 5. Digitale Audioschnittstelle von Cube6Nano verbinden Verbinden Sie nun die digitale CapsLook Shift Audioschnittstelle von Cube6Nano mit Ctrl AltGr Ctrl intel einem USB-Anschluss Ihres Mac. Abbildung 3 Hinweis: Audioschnittstellen von Cube6 Nano VST Cube6Nano unterstützen nur USB 2.0. Ihr Mac muss über einen USB-2.0- Anschluss verfügen.
-
Seite 10: Mixerbedienfeld
Mixerbedienfeld Die Mixer arbeiten wie ein Matrixmixer. Aktivieren und regulieren Sie den Pegel des entsprechenden Ein- oder Ausgangskanals. Dies ist sehr praktisch und gestaltet Ihre Ein- und Ausgänge sehr flexibel. Sie können beliebige Eingänge zu beliebigen Ausgängen leiten. Ⅲ Cube6Nano Abbildung 5 1. -
Seite 11: Windows Treiberinstallation
Windows Treiberinstallation Folgen Sie den nachstehenden Schritt-für-Schritt-Anweisungen zur Installation Ihrer USB Aufnahme-Schnittstelle der Cube6Nano und der dazugehörenden Treiber. 1. Schalten Sie den Computer ein Hinweis: Schließen Sie digitale Audio-Schnittstelle der Cube6Nano noch nicht an den Computer. 2. Legen Sie die Treiber-CD in das CD-Rom-Laufwerk. Wenn nach dem Einlegen der mitgelieferten Treiber-CD in das CD-Rom- Laufwerk der in Abbildung 6 gezeigte Installationsbildschirm erscheint, klicken Sie auf „Windows-Treiber“, um Treiberinstallation zu starten. - Seite 12 5. Komponenten für Installation Ⅲ Ⅲ wählen Versehen Sie die Komponenten, die Sie installieren möchten, mit einem Häkchen. Cube6Nano Device Drivers Wir empfehlen dringend, alle Komponenten auszuwählen. Abbildung 9 6. Installationsdateien werden Ⅲ Ⅲ vorbereitet Icon_Cube6Nano_2.9.86.50.exe Die Installation hat begonnen und dauert, je nach Leistungsstärke des Computers, einen gewissen Zeitraum, warten Sie den Vorgang ab and wait for the...
- Seite 13 8. Setup abgeschlossen Es erscheint ein Fenster, wie in Abbildung 14 gezeigt. Wählen Sie „Beenden“. Abbildung 14 9. Start des Software- Ⅲ Bedienfelds Sie können auf das Cube6Nano Logo in der Taskleiste klicken, um Ⅲ das Software-Bedienfeld zu starten Ⅲ (Seite 15).
-
Seite 14: Prodrive Ⅲ
ProDrive Ⅲ Ⅲ Abbildung 17 Abbildung 18 Um Cube6Nano mehr Vielseitigkeit und Leistungsfähigkeit zu verleihen, haben wir eine neue Technologie, ProDrive Ⅲ , entwickelt – unser innovatives Rack, Plug-in- Host und virtueller Signalrouter. Verwenden Sie ihn im autonomen Modus oder mit Ihrer bevorzugten DAW. -
Seite 15: Mixerbedienfeld
Mixerbedienfeld Am Mixerbedienfeld gibt es drei verschiedene Hauptarten von ASIO-Kanälen, die Sie manipulieren können. 1. Cube6Nano -Hardware-Kanäle (HW-Eingang 1/2, 3/4 und HW- Ausgang 1/2, 3/4) Dies sind die Hardware-Ein- und -Ausgangskanäle am Cube6Nano . 2. S/PDIF-Kanäle von Cube6Nano (S/PDIF-Eingang 1/2 und S/ PDIF-Ausgang 1/2) Dies sind die S/PDIF-Ein- und -Ausgangskanäle am Cube6Nano . - Seite 16 3. Messung des HW-Eingang-3/4-Pegels Anzeige des Hardware-3/4-Eingangspegels (HW-Eingang 3/4). 4. Messung des HW-Ausgang-3/4-Pegels Anzeige des Hardware-3/4-Ausgangspegels (HW-Ausgang 3/4). 5. Messung des S/PDIF-Eingang 1/2 Anzeige des Pegels des S/PDIF-1/2-Eingangs (S/PDIF-Eingang 1/2). 6. Messung des S/PDIF-Ausgang 1/2 Anzeige des Pegels des S/PDIF-1/2-Ausgangs (S/PDIF-Ausgang 1/2). 7.
-
Seite 17: Einstellungen (Abtastrate Und Latenzeinstellungen)
Einstellungen (Abtastrate und Latenzeinstellungen) Klicken Sie zum Einblenden des Einstellungsfensters auf die „Setting“-Schaltfläche. Abbildung 20 Einstellungen der Abtastrate Wählen Sie die gewünschte Abtastrate zwischen 44.1KHz bis 192KHz mit dem in Abbildung 21 gezeigten Pulldown-Auswahlfeld. Klicken Sie danach auf „Übernehmen“, um den Wert zu sehen. Abbildung 21... -
Seite 18: Latenzeinstellungen
Latenzeinstellungen Es stehen sechs Standardlatenzeinstellungen zur Auswahl. Wenn Sie Ihren eigenen Latenzwert anpassen möchten, wählen Sie custom. ● Sicher (maximale Latenz) ● Sehr groß ● Normal ● Klein ● Sehr klein ● Minimum (minimale Latenz) ● Anpassen Abbildung 22... -
Seite 19: Asio-Puffergröße
Es gibt drei verschiedene Einstellungen, die Sie zur Anpassung Ihrer eigenen Latenzeinstellungen konfigurieren können: Diese sind: 1. ASIO-Puffergröße Sie können den Wert im Bereich von 32/64/128/256/512/1024/2048 bis 4096 einstellen. Abbildung 23 2. Streaming-Puffergröße Anpassbare Einstellungen: Minimum/Gering/Normal/Hoch und Maximum. Abbildung 24... - Seite 20 3. Streaming-Puffervolumen Einstellbare Werte: 2/3 und 4. Abbildung 25 Abbildung 26 (Hinweis: Stellen Sie eine höhere Latenz ein, falls eine Warnmeldung in den „Latenzstatus“-Fenstern erscheint.) (Hinweis: Falls Sie ein Klicken feststellen, ist es angebracht für die Einstellungen eine größere Puffergröße zu wählen. Falls auch bei der größten Puffergröße noch ein Klicken zu hören ist: Die Leistungsfähigkeit Ihres Computers ist derAufgabe nicht gewachsen.
-
Seite 21: Prodrive Ⅲ -Hosting-Rack
ProDrive Ⅲ -Hosting-Rack Mit dem ProDrive -Rack können Sie all Ihre Plug-ins mit Ihrer DAW benutzen. Ⅲ Alternativ können Sie Ihr Gerät als autonomen Plug-ins-Effektor verwenden, ohne eine DAW ausführen zu müssen. -
Seite 22: Hardware Connections
Hardware Connections Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der Cube6Nano mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Bei Zwei-Kanal-Stereo sind die Standard-Ausgänge die Kanäle 1 und 2. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. Schließen Sie Mikrofone, Instrumente oder andere analoge Line-Level-Quellen an die analogen Eingänge des Geräts. -
Seite 23: Specifications
Specifications Mic/Inst Inputs 1-2 (Balanced; at Minimum Gain): Frequency Response: ........22Hz to 22kHz (+/-0.1dB) Dynamic Range: ..........114dB, A-weighte Signal-to-Noise Ratio:........-114dB, A-weighted THD+N: ............-100dB Crosstalk:............-100dB @ 1kHz Input Impedance: ..........Inst in: 390K Ohms, typical; Mic in: 1.8K Ohms, typical Adjustable Gain: .......... -
Seite 24: Wartung Und Reparatur
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der... - Seite 25 www.iconproaudio.com support.iconproaudio.com www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudi o...
