Inhaltszusammenfassung für ICON Upod Pro

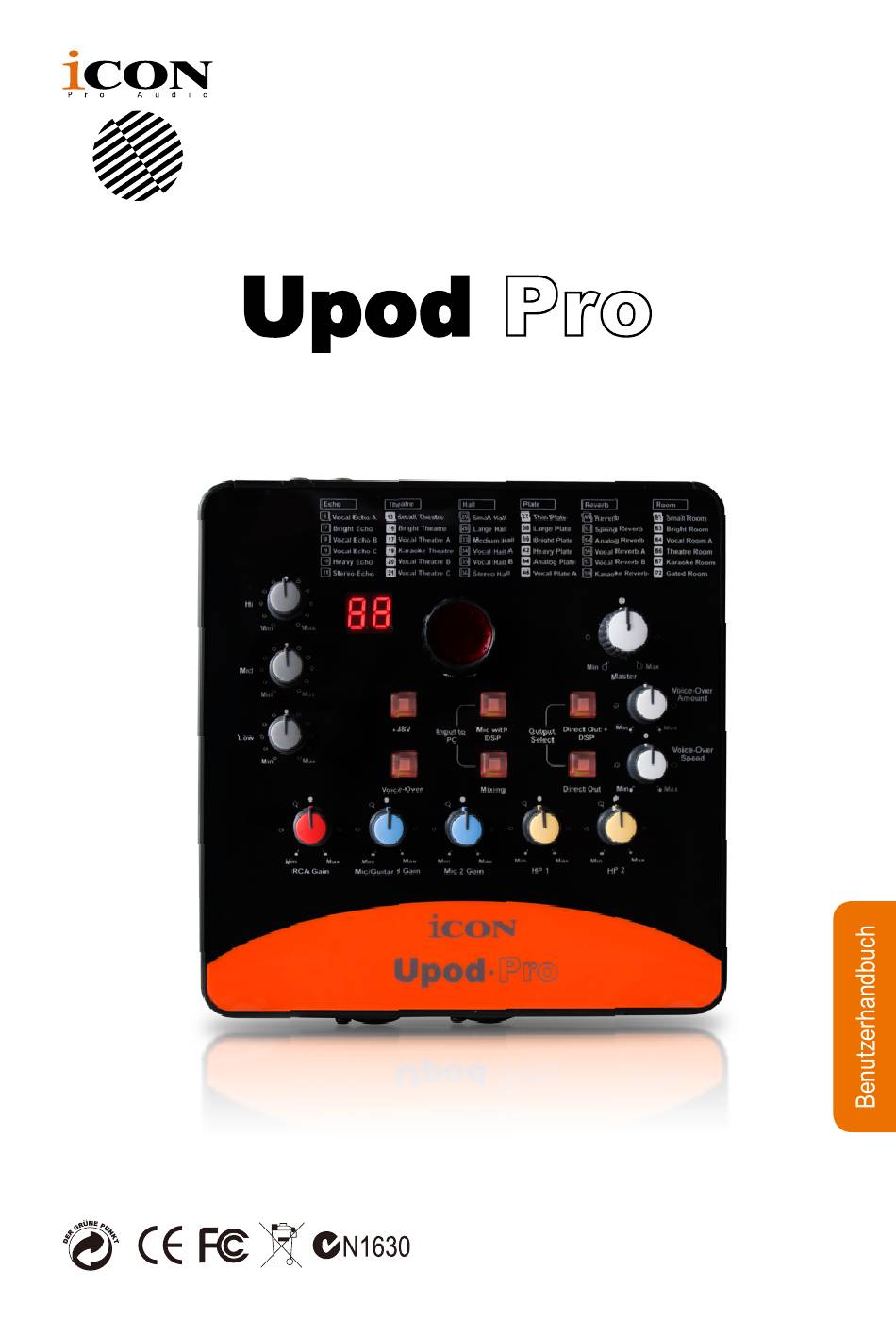

- Seite 1 2 Mic/1-Guitar in, 2 Line out Aufnahme USB-Schnittstelle mit eingebautem DSP-Effekt.
-
Seite 2: Wichtige Sicherheitsvorkehrungen
ACHTUNG: Um die Gefahr eines Brandes oder Stromschlags zu verringern, sollten Sie dieses Gerät weder Regen noch Feuchtigkeit aussetzen.Um die Gefahr eines Stromschlags zu verringern, sollten Sie weder Deckel noch Rückwand des Geräts entfernen. Im Innern befinden sich keine Teile, die vom Anwender gewartet werden können. -
Seite 3: Inhaltsverzeichnis
Inhalt Einführung ....................4 Was gibt's im Lieferumfang? ..............4 So registrieren Sie Ihr ICON Pro Audio-Produkt in Ihrem persönlichen Konto ......................5 Ausstattungsmerkmale ................6 Vorderseite ....................7 Rückseite ....................10 DSP-Effektliste ..................11 Hardware-Anschlüsse ................13 Mindestsystemanforderungen ..............14 Technische Daten ...................15 Wartung und Reparatur ................16... -
Seite 4: Einführung
Einführung Vielen Dank, dass Sie sich für den ICON USB-Audio-Aufnahme-Schnittstelle der Upod Pro Baureihe entschieden haben. Wir haben vollstes Vertrauen darin, dass dieses Produkt Ihnen jahrelang zuverlässige Dienste leisten wird. Sollten sie aber aus irgendwelchen Gründen nicht vollauf zufrieden sein, werden wir unser Möglichstes tun, diesen Zustand zu beheben. -
Seite 5: So Registrieren Sie Ihr Icon Pro Audio-Produkt In Ihrem Persönlichen
So registrieren Sie Ihr ICON Pro Audio- Produkt in Ihrem persönlichen Konto 1. Überprüfen Sie die Seriennummer IhresGeräts Gehen Sie zu http://iconproaudio.com/registration oder scannen Sie den untenstehenden QR-Code Geben Sie die Seriennummer Ihres Geräts und die anderen erforderlichen Informationen auf dem Bildschirm ein. Klicken Sie auf „Submit“. -
Seite 6: Ausstattungsmerkmale
Ausstattungsmerkmale Die ICON Upod Pro USB Aufnahme-Schnittstelle bietet ein Audio Ein- und Ausgabemodul mit USB-Anschluss. Die wichtigsten Features im Überblick: ● 16-Bit 48kHz 1 Mikrofoneingang / 2 Ausgänge USB-Port zur Aufnahme. ● 2x2 Analoganschluss I/O Vollduplex-Aufnahme und -Wiedergabe ● Innovativer und einzigartiger ICON Mikrofon-Vorverstärker mit individueller Verstärkungsregelung. -
Seite 7: Vorderseite
Vorderseite 12.2 12.1 1. „Mic“ Eingänge 1/2 Diese Hybrid-Konnektoren können mit einem Standard 3-Stift-XLR-Stecker oder einen 1/4” TS-Konnektor betrieben werden. Für ein Kondensatormikrofon mit +48V Phantomspeisung oder ein dynamisches Mikrofon. Hinweis: Vergewissern Sie sich bitte vor dem 3-poliges XLR Einstecken eines dynamischen Mikrofons, dass (Symmetrisch) der Schalter der +48V Phantomspeisung auf „AUS“... -
Seite 8: Kopfhörerausgang
3. 48V Phantomspeisungsschalter Drücken Sie diese Taste, um beide XLR-Eingänge mit + 48 V Phantomspeisung zu versorgen. Diese Phantomschaltung ist für die meisten Kondensatormikrofone geeignet. 4. Eingangs-Gain-Level-Regelung 1/2 Diese Potentiometer steuern die Eingangsleistung der jeweiligen analogen Mikrofon- (& Instrumenten-) Eingänge. 5. -
Seite 9: Wahl Des Ausgangs
13. Eingabe an PC Steuerung des Eingabesignals an den PC. Mic DSP-Taste mischen Effektsignal (aktiviert) - DSP bearbeitet. Trockenes Signal (deaktiviert) – kein DSP-Effekt. Steuerung des Eingabesignals an den PC. Aktiviert, so dass alle Signale, einschließlich RCA, Mischknopf PC und Eingang 1 & 2 vom PC aufgenommen werden. -
Seite 10: Rückseite
Schließen Sie hier das mitgelieferte Netzteil an. Hinweis: Upod Pro arbeitet nicht ohne das mitgelieferte Netzteil. Die USBSpannungsversorgung reicht zum Betrieb des Upod Pro nicht aus. Hinweis: Es wird ein externer Netzadapter benötigt, wenn der Upod Pro eine Stand-alone-Einheit verwendet... -
Seite 11: Dsp-Effektliste
DSP-Effektliste Echo Theatre Hall Plate Reverb Room Vocal Echo A Small Theatre Small Hall Thin Plate Reverb Small Room Chorus Echo Medium Theatre Large Hall Large Plate Gated Reverb Large Room Gated Echo Large Theatre Hall Abbey Bright Plate Chorus Verb Bright Room Flang Echo Bright Theatre... -
Seite 12: Schaubild Zum Anschluss Von Unterschiedlichen Arten Von Mikrofonen
Schaubild zum Anschluss von unterschiedlichen Arten von Mikrofonen Dynamic Dynamic Microphone Microphone (D2) (D2) 1/4” TR Unbalanced Condenser Condenser Microphone Microphone (M1) Balanced (M1) Hinweis: Vergewissern Sie sich bitte vor dem Einstecken eines dynamischen Mikrofons, dass der Schalter der +48V Phantomspeisung auf „AUS“ steht, da Ihr Mikrofon ansonsten beschädigt werden könnte. -
Seite 13: Hardware-Anschlüsse
Hardware-Anschlüsse Verbinden Sie die Ausgänge der digitalen Audio-Schnittstelle der Upod Pro Baureihe mit Ihrem Verstärker, Aktivmonitoren oder Surround-System. Bei Zwei-Kanal-Stereo sind die Standard-Ausgänge die Kanäle 1 und 2. Wenn Sie einen Monitoring-Kopfhörer nutzen, schließen Sie den Kopfhörer an den Kopfhörerausgang des Geräts. -
Seite 14: Mindestsystemanforderungen
Betriebssystemen (Intel-Mac) sowie Windows XP, Windows Vista, Windows 7 (32-Bit/64-Bit), Windows 8 (32-Bit/64-Bit) und Windows 10 (32-Bit/64-Bit) unterstützt. Die digitale Audio-Schnittstelle de Upod Pro Baureihe wird nicht von Windows 98 oder Windows Me unterstützt. Bei Windows XP muss mindestens das Service Pack 1 installiert sein. -
Seite 15: Technische Daten
Technische Daten Mic Input: Frequency Response: ........22Hz to 20kHz (+/-0.2dB) Dynamic Range: ..........90dB, A-weighted Signal-to-Noise Ratio: ........-90dB, A-weighted THD+N: ............<0.0061% (-86dB) Crosstalk: ............-85dB @ 1kHz Input Impedance: Mic in: ....... 1.8K Ohms, typical Adjustable Gain: ..........+39dB Inst Input: Frequency Response: ........ -
Seite 16: Wartung Und Reparatur
Sie bitte sicher, dass das Gerät ordentlich verpackt ist. ICON übernimmt keine Verantwortung für Schäden, die durch fabrikfremde Verpackung entstehen. Schicken Sie das Gerät an das technische Servicezentrum von ICON oder an die regionale Rücksendeadresse. Suchen Sie unsere Kundendienstcenter und Wartungsstellen der... - Seite 17 天猫官方旗舰店 抖音号 哔哩哔哩 微信公众号 官方售后QQ B站iCONProAudio 4006311312.114.qq.com 天猫店iconproaudio旗舰店 抖音iCON艾肯 微信号iCON-PRO 中国地区用户 Twitter Instagram Facebook Youtube www.twitter.com/iconproaudio www.instagram.com/iconproaudio www.facebook.com/iconproaudio www.youtube.com/iconproaudio Support Dashboard Website www.iconproaudio.com support.iconproaudio.com iconproaudio.com/dashboard/...
