„Aktor M ST L 24V"
3.

Technische Beschreibung

3.1

Aufbau

64

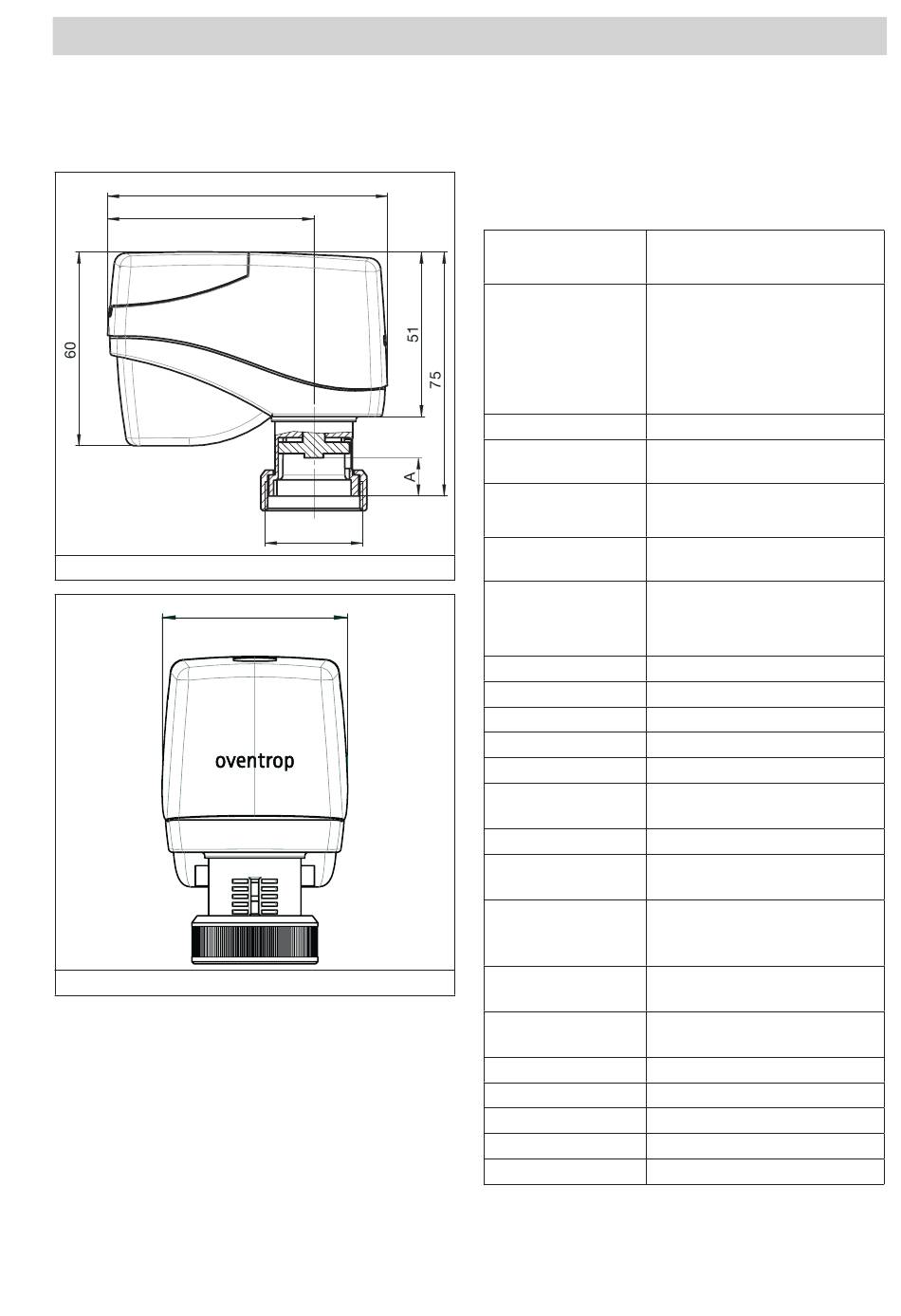

Abb. 1: Seitenansicht
Abb. 2: Vorderansicht
3.2

Funktionsbeschreibung

3.2.1

Normalfunktion

Der Stellantrieb öffnet oder schließt ein Ventil in Ab-
hängigkeit von der angelegten Steuerspannung.
Durch DIP-Schalter kann der Stellantrieb an die spe-
zifischen Parameter des eingesetzten Ventils ange-
passt werden.
3.2.2

Notstell-Endlage

Der Stellantrieb ist mit einem Energiespeicher ausge-
101271783-V02.01.2020
86.5
M30x1.5
48.5
stattet.
Wird die Betriebsspannung unterbrochen, fährt die
Spindel des Stellantriebs in die Notstell-Endlage
(siehe Abs. 6.3).
3.3

Technische Daten

Betriebsspannung 24 V AC ±10 %; 50/60 Hz;
24 V DC ±10 %
Leistungsaufnah- Dimensionierung: 6,8 VA (24 V
AC);
me
3,3 W (24 V DC)
nominal: 5,3 VA (24 V AC);
2,7 W (24 V DC)
Einschaltstrom kurzzeitig max. 12 A
Ansteuerung stetige Ansteuerung 0 - 10 V
DC; < 0 ,5 mA
Anschluss
fest vormontiertes Kabel
1,5 m; 5 x 0,5 mm
Anzeige LED Anzeige für Betriebsspan-
nung und Status
Motorabschaltung Antriebsspindel:
- ausfahrend = lastabhängig
- einfahrend = wegabhängig
Stellhub max. 4 mm
Stellzeit 22 s/mm
Notstellzeit
ca. 5 s/mm
Stellkraft
nominal 150 N
Stellungsanzeige
Hubskala
Stellungsrückmel-
2 - 10 V; DC, 5 mA
dung für 0 -100 % Stellhub
Notstellfunktion
Notstell-Endlage einstellbar
Ventilblockier- aktiv
schutz
zulässige Medien-
0 °C - 120 °C
temperatur im
Ventil
Umgebungs- 0 °C - 50 °C
temperatur
Umgebungsfeuch- 0 - 85% r.F., nicht kondensie-
rend
te
Schutzart IP54
Schutzklasse III
Einbaulage
360°
Wartung
wartungsfrei
Gewicht
250 g
