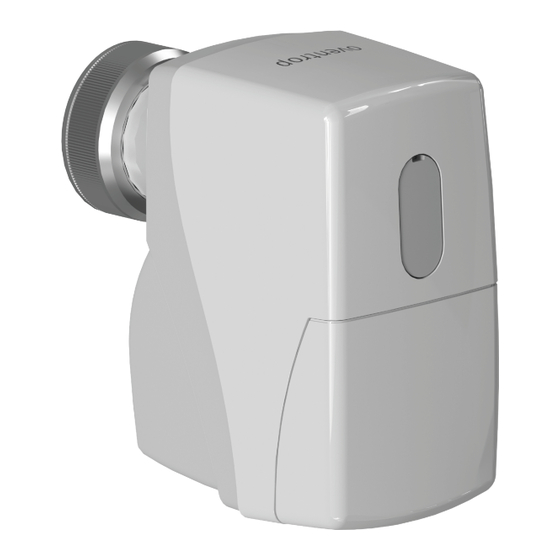

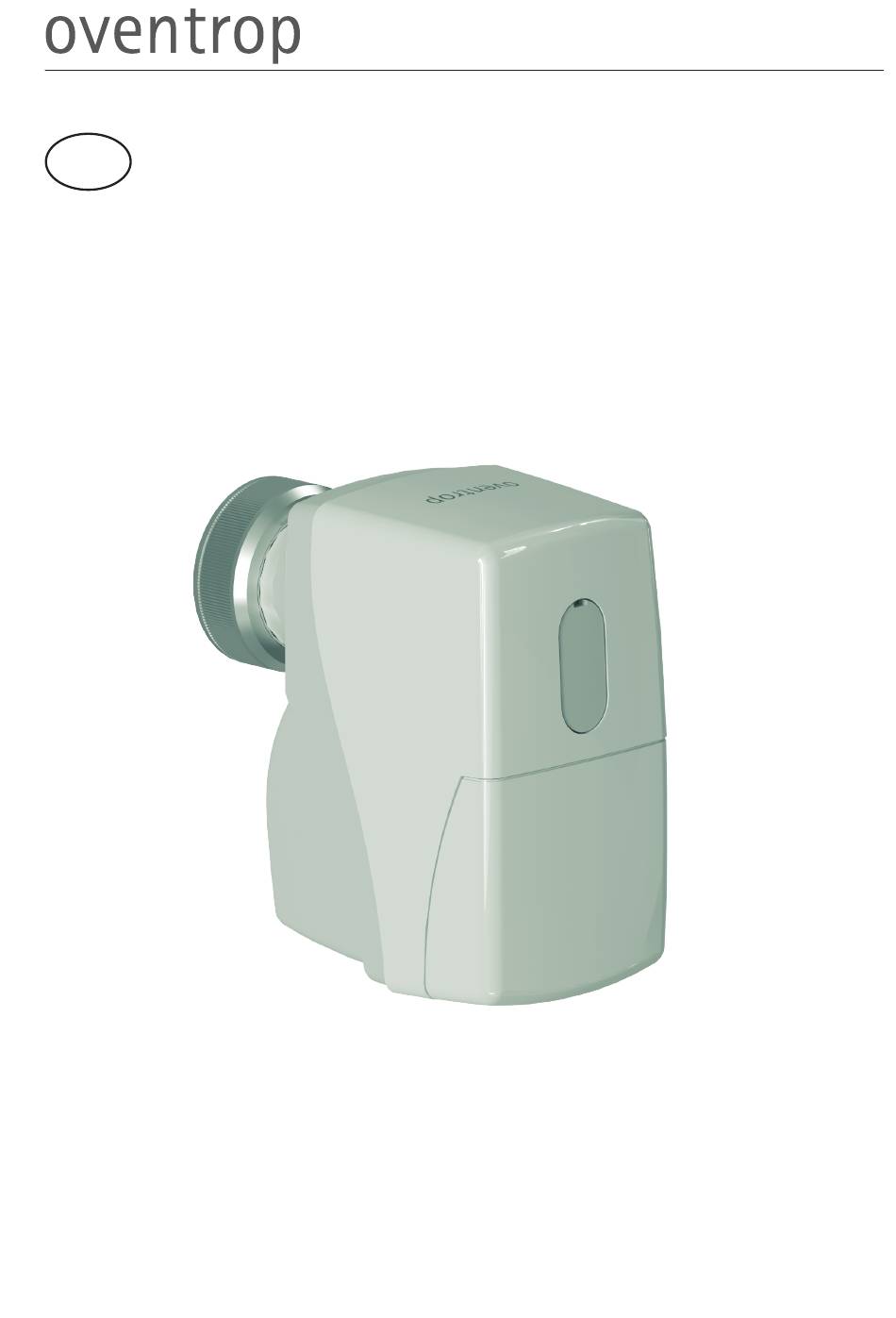

- Seite 1 Premium Armaturen + Systeme Elektromotorischer Stellantrieb „Aktor M ST L “, 24 V Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
„Aktor M ST L“ Inhaltsverzeichnis Inhalt Seite Allgemeine Angaben .......................5 Gültigkeit der Anleitung ......................5 Typenschild ..........................5 Lieferumfang ..........................5 Kontakt ............................5 EU-Konformitätserklärung ......................5 Verwendete Symbole ........................5 Sicherheitsbezogene Informationen ..................6 Bestimmungsgemäße Verwendung ..................6 Warnhinweise ..........................6 Sicherheitshinweise ........................6 2.3.1 Gefahr durch unzureichende Personalqualifikation ................. 6 2.3.2 Gefahr durch elektrischen Strom! ...................... - Seite 4 Inhaltsverzeichnis „Aktor M ST L“ Erneute Montage ........................11 Entsorgung ..........................11 Anhang ..........................12 101272583-V02.11.2019...
-
Seite 5: Allgemeine Angaben
Die Konformitätserklärung kann beim Hersteller an- Gültigkeit der Anleitung gefordert werden. Diese Anleitung gilt für den Elektromotorischen Stell- Verwendete Symbole antrieb, 24V Aktor M ST L, 0-10V / 3-Punkt-Antrieb. Typenschild Kennzeichnet wichtige Informationen und wei- terführende Erläuterungen. Das Typenschild befindet sich auf der Unterseite des Handlungsaufforderung Produktes. -
Seite 6: Sicherheitsbezogene Informationen
Sicherheitsbezogene Informationen „Aktor M ST L“ Sicherheitsbezogene Sicherheitshinweise Informationen Wir haben dieses Produkt gemäß aktueller Sicher- heitsanforderungen entwickelt. Bestimmungsgemäße Verwendung Beachten Sie folgende Hinweise zum sicheren Ge- brauch. Die Betriebssicherheit ist nur bei bestimmungsgemä- ßer Verwendung des Produktes gewährleistet. 2.3.1 Gefahr durch unzureichende Der Stellantrieb darf in Heizungs-, Lüftungs- und... -
Seite 7: Technische Beschreibung
„Aktor M ST L“ Technische Beschreibung Technische Beschreibung Funktionsbeschreibung Der Stellantrieb öffnet oder schließt ein Ventil in Ab- Aufbau hängigkeit von der angelegten Steuerspannung. Durch DIP-Schalter kann der Stellantrieb an die 86,5 spezifischen Parameter des eingesetzten Ventils und an spezifische Betriebsanforderungen angepasst werden. Technische Daten Betriebsspannung 24 V AC ±10 %, 50/60 Hz 24 V DC ±10 %... -
Seite 8: Transport Und Lagerung
Transport und Lagerung „Aktor M ST L“ Montage Umgebungs- 0 - 50 °C temperatur Erstmontage Umgebungsfeuchte in Betrieb: 0 - 85 % r.F., nicht kondensierend Berücksichtigen Sie bei der Montage einen außer Betrieb: 0 - 85 r.F., ausreichenden freien Raum zur Montage des nicht kondensierend Stellantriebs. -
Seite 9: Inbetriebnahme
„Aktor M ST L“ Inbetriebnahme Inbetriebnahme Spannungsversorgung herstellen f Stellen Sie die Spannungsversorgung entsprechend DIP-Schalter konfigurieren der gewünschten Belegung in Abb. 6 auf Seite 9 bis Abb. 8 auf Seite 10 her. f Entfernen Sie den Deckel des Gehäuses. 6.2.1... -
Seite 10: Ansteuerung 2-Punkt
Betrieb „Aktor M ST L“ Demontage 6.2.3 Ansteuerung 2-Punkt 24 V AC/DC 0 V AC/DC Abb. 8: Anschlussbelegung 2-Punkt Ansteuerung Abb. 9: Anzeige Hub-Position und Abdeckung Ven- tilspindel 0 V AC/DC blau (BU) 24 V AC/DC braun (BN) Anzeige der Hub-Position des Stellantriebs... -
Seite 11: Entsorgung
„Aktor M ST L“ Erneute Montage 11. Entsorgung 1. Trennen Sie den Stellantrieb allpolig von der Span- nungsversorgung. 2. Prüfen Sie die Hub-Position des Stellantriebs. Richtlinie 2012/19/EU WEEE: 3. Wenn sich der Stellantrieb nicht in der oberen Hub-Position befindet (siehe Position (1) in Abb. 10 Altgeräte nicht mit dem gewöhnlichen Haus- auf Seite 10): müll entsorgen, sondern einer dafür vorge-... -
Seite 12: Einstellungen Dip-Schalter
Anhang „Aktor M ST L“ 12. Anhang Einstellungen DIP-Schalter Ventil + Stellantrieb = Ausführung Einstellbe- DIP-Schalter DIP-Schalter Ventiltyp S1 S2 S3 S4 S5 S6 S1 S2 S3 S4 S5 S6 reich DN 10/15 30 - 90 l/h 91 - 150 l/h... -
Seite 13: Anhang
„Aktor M ST L“ Anhang kvs = 0.45 0.25 U. 0.26 - 0.5 U 0.6 - 4 U. kvs = 1.0 0.5 - 1U. Cocon 2TZ 1.1 - 4.5 U kvs = 1.8 0.5 - 7 U. kvs = 4.5 0.75 - 1 U. - Seite 16 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 59939 Olsberg DEUTSCHLAND 101272583 V02.11.2019 www.oventrop.com...
