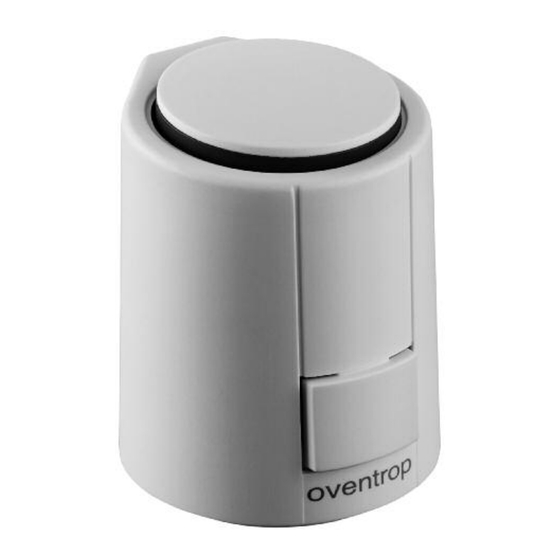

Oventrop elektrothermische Stellantriebe, als 2-Punkt-Antriebe,
mit First-Open-Funktion (außer Stellantriebe stromlos geöffnet)
und Hubanzeige. Wahlweise stromlos geschlossen oder stromlos
geöffnet. Montage der Antriebe lageunabhängig. Einfache Steck-
montage auf Ventiladapter.
Ausführungen 230 V:
Gewindeanschluss M 30 x 1,5
„H NC" stromlos geschlossen
„H NO" stromlos geöffnet
„H NC" stromlos geschlossen
„H NC"
mit integriertem Hilfsschalter
„H NC" stromlos geschlossen, Kabellänge 2 m
„H NC" stromlos geschlossen, Kabellänge 5 m
„H NC" stromlos geschlossen, Kabellänge 10 m
Anschluss Klemmverbindung
„H NC" stromlos geschlossen
Technische Daten:
Betriebsspannung:
230 V AC, ± 10
Einschaltstrom:
< 550 mA für max. 100 ms
Dauerstrom:
4,5 mA
Schließ- bzw. Öffnungszeit:
ca. 5 min.
Hub:
5 mm
Stellkraft:
> 90 N
Hilfsschalter, Schaltstrom:
5 A ohmsche Last,
1 A induktive Last bei 230 V AC
Hilfsschalter, Schaltpunkt:
ca. 2 mm
Schutzart:
IP 54 in allen Einbaulagen
Schutzklasse:
II nach EN 60730
Mediumtemperatur:
0... + 100 °C
Umgebungstemperatur:
0... + 60 °C
Lagertemperatur:
-25... +60 °C
Anschlussleitung:
2 x 0,75 mm
4 x 0,75 mm
Ausführungen 24 V:
Gewindeanschluss M 30 x 1,5
„L NC" stromlos geschlossen
„L NO" stromlos geöffnet
„L NC" stromlos geschlossen, Kabellänge 2 m
Anschluss Klemmverbindung
„L NC" stromlos geschlossen
Technische Daten:
Betriebsspannung:
24 V AC/DC, +20...-10
Einschaltstrom:
< 300 mA für max. 2 min.
Dauerstrom:
45 mA
Schließ- bzw. Öffnungszeit:
ca. 5 min.
Hub:
5 mm
Stellkraft:
> 90 N
Schutzart:
IP 54 in allen Einbaulagen
Schutzklasse:
III nach EN 60730
Mediumtemperatur:
0... + 100 °C
Umgebungstemperatur:
0... + 60 °C
Lagertemperatur:
-25... + 60 °C
Anschlussleitung:
2 x 0,75 mm
Einbau und Montage:
Der Elektroanschluss muss den einschlägigen VDE- und örtlichen
EVU-Vorschriften entsprechen.
Bitte beachten: Braune Anschlussleitung an Phase (L). Die Absi-
cherung des Steuerstromkreises ist zu empfehlen. Das Anschluss -
kabel ist nicht an wärmeführenden Rohren oder dergleichen zu
verlegen, da die Alterung des Kabelmaterials dadurch beschleunigt
wird.
Bei der Auswahl der Schaltkontakte und der Netzsicherungen ist
der Einschaltstrom des Heizelementes zu berücksichtigen. Der
Spannungsverlust durch die elektrischen Leitungen darf 10
nicht übersteigen, damit die angegebene Laufzeit eingehalten wird.
2017 Oventrop
Elektrothermische Stellantriebe (2-Punkt)
Artikel.-Nr.:
1012415
1012425
1012435
1012452
1012455
1012459
1012418
„Aktor T 2P"
, 50/60 Hz
2
, Länge 1 m

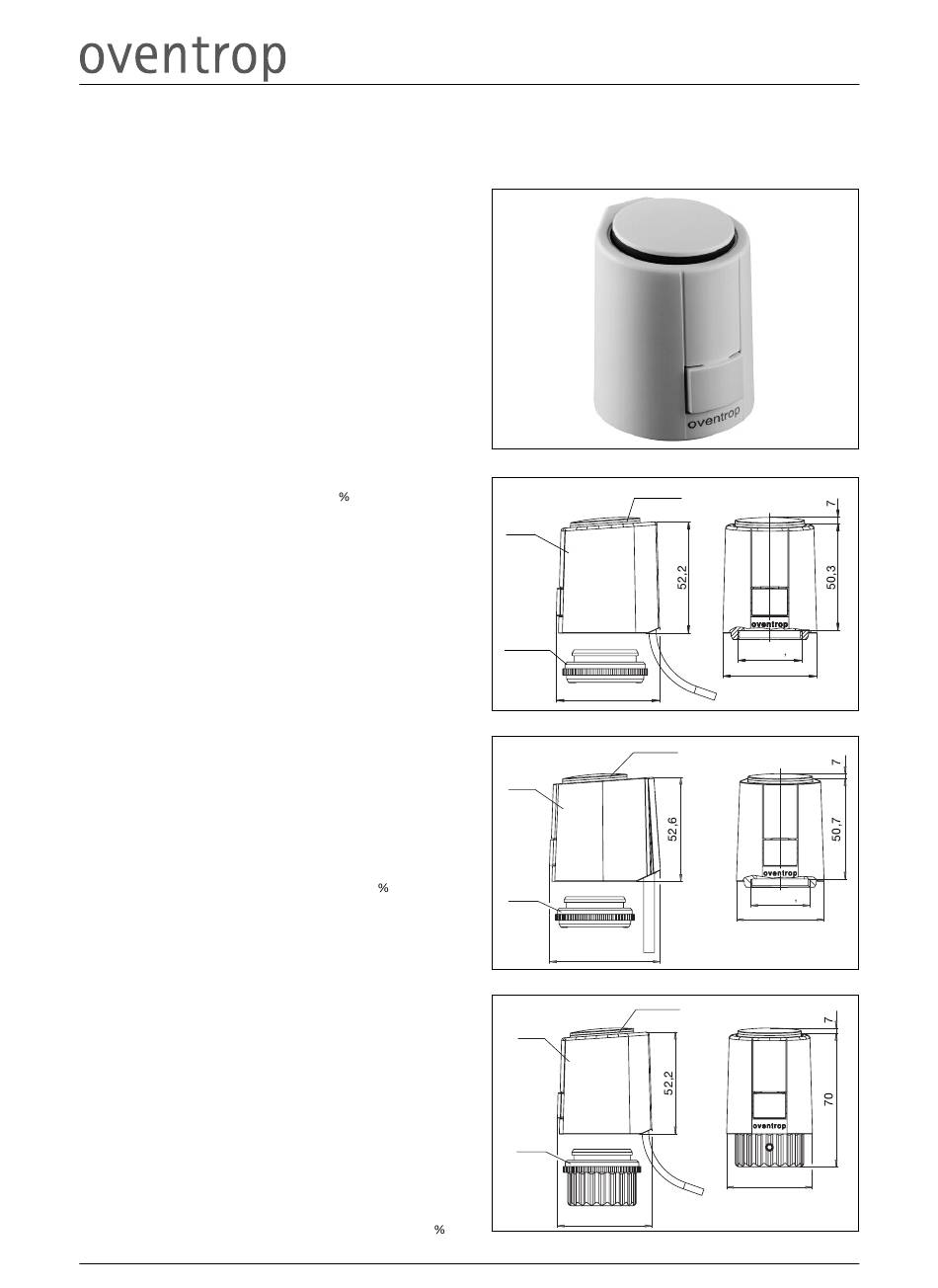

Maße Stellantriebe mit Gewindeanschluss M 30 x 1,5
2
(Artikel-Nr.: 1012435)
Artikel.-Nr.:
1012416
1012426
1012442
1012419
, 0...60 Hz
Maße Stellantriebe mit Hilfsschalter
2
, Länge 1 m
Maße Stellantriebe mit Anschluss Klemmverbindung
Hubanzeige
Antrieb
Adapter
48,4
Hubanzeige
Antrieb
Adapter
56
Hubanzeige
Antrieb
Adapter
48,4
„Aktor T 2P"
Datenblatt
M 30 x 1 5
44,3
M 30 x 1 5
44,3
44,3
1
