Inhaltszusammenfassung für Etec LED Six Hole

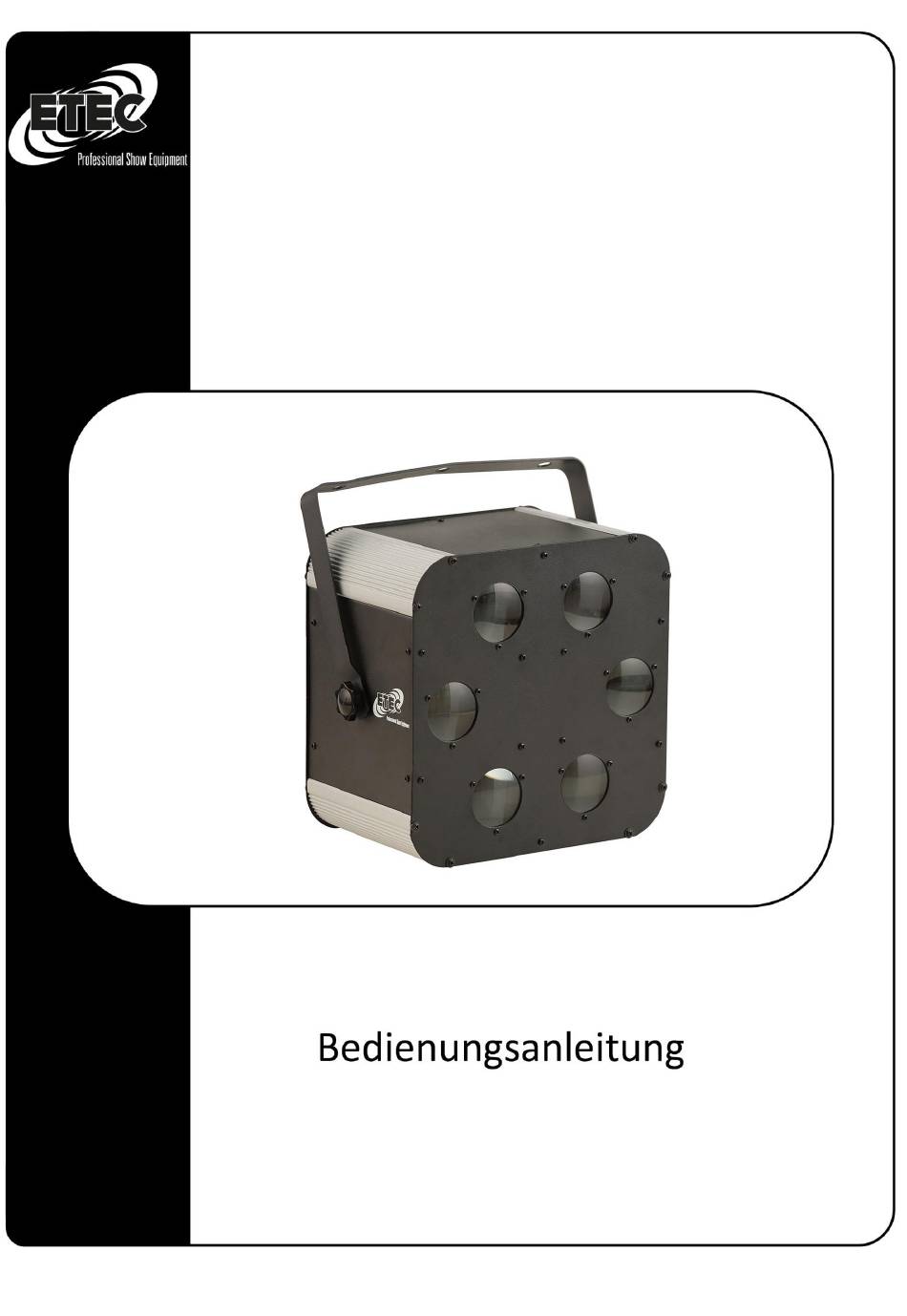

- Seite 1 LED Six Hole...
-
Seite 2: Sicherheitshinweise
Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von ETEC erworben. Um eine größtmögliche Leistungsfähigkeit des Geräts zu gewährleisten, lesen Sie diese Bedienungsanleitung sorgfältig durch und machen sich mit den wichtigsten Funktionen vertraut. Diese Anleitung enthält wichtige Informationen über den Betrieb und die Instandhaltung dieses Geräts. Bitte heben Sie diese Bedienungsanleitung zur späteren Einsicht zusammen mit dem Gerät auf. -
Seite 3: Wichtige Sicherheitsinformationen
ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. - Seite 4 Gehen Sie sicher, dass die zur Verfügung stehende Netzspannung nicht höher ist, als auf der Rückseite des Geräts angegeben. Das Netzkabel darf nicht gequetscht oder beschädigt werden. Überprüfen Sie das Gerät und das Netzkabel in regelmäßigen Abständen auf eventuelle Schäden. ...
- Seite 5 Bestimmungsgemäßer Gebrauch: Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 0,5 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta= 45°C und darf auf keinen Fall überschritten werden.
-
Seite 6: Wartung
Entsorgung: Werfen Sie das Gerät am Ende seiner Nutzungsdauer keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. -
Seite 7: Produktbeschreibung
Beachten Sie dafür das Etikett mit den technischen Daten. Produktbeschreibung: Der LED Six Hole Light erzeugt unzählige LED Beams, die durch seine 6 Linsen in den Raum gewirbelt werden. Durch seine RGBWY color LEDs wechselt er entsprechend zu seiner Bewegung die Farben. Der DMX, Automatikmodus und die Master Slave Funktion ermöglichen viele Einsatzbereiche, vom Party... - Seite 8 Produktübersicht 1. LED Diode 2. DMX Verlinkung IN/OUT 3. EIN- / AUS Schalter 4. Stromanschluss IEC – C14 5. Audio Empfindlichkeit Drehregler 6. Sicherungsöse 7. Display und Menütasten Funktionen und Einstellungen: MENU: Funktionsauswahl DMX512, Master- Slave, AUTO, Strobe, Musikgesteuert, Manuelle Steuerung, Helligkeitsanpassung UP/DOWN: vorherige oder nächste Funktion, Werte Anpassung positiv oder negativ ENTER: Auswahl oder Wert speichern...
- Seite 9 Funktionsübersicht: AuTo Automatikmodus Au.09 Soundmodus Sod1 Soud Sod9 d001-d512 d001-d512 DMX512 Adressierung SLAu Slave Funktion CH08 chSE DMX Kanal Auswahl CH05 CH03 rS01---rS64 Geschwindigkeitseinstellungen SPEd LS01---LS64 Seite 9...
- Seite 10 Automatikmodus AuTo Au.01 Au.06 1. Wählen Sie mit den UP/DOWN Tasten bis Display [AuTo] anzeigt, drücken Sie ENTER für den Automatikmodus 2. Wählen Sie mit den UP/DOWN Tasten eines der sechs Automatikprogramme (Au.01-Au.06) und bestätigen Sie Ihre Auswahl mit ENTER Die Automatikprogramme im Überblick: Au.01 RGBWY 5 Farben LED –...
-
Seite 11: Master/Slave Funktion
Die Musikprogramme im Überblick: Sod1 RGBWY 5 Farben LED – Kreisbewegungen wechselnd im Takt der Musik Sod2 RGBWY 5 Farben LED –Farbwechsel im Takt der Musik Sod3 RGBWY 5 Farben LED – Doppel-Farbwechsel im Takt der Musik Sod4 RGBWY 5 Farben LED –Dreifach-Farbwechsel im Takt der Musik Sod5 RGBWY 5 Farben LED –Einzel-Doppel-Dreifach-Vierfach-Farbwechsel im Takt der Musik RGBWY 5 Farben LED –... - Seite 12 Einrichten einer DMX Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
-
Seite 13: Dmx Kanalbelegung
DMX Kanalbelegung: 3 DMX Kanäle Kanal Funktion Wert Beschreibung 0----1 LED Aus 2----15 LED AN 16---75 Position 1 – 8 / Steuerung über Kanal Nr. 7 76---85 Bewegung im Uhrzeigersinn / Steuerung über Kanal Nr. 7 86---95 Automatischer Farbwechsel einer LED / Steuerung über Kanal Nr. 7 96---105 Gegenläufiger Farbwechsel zweier LEDs / Steuerung über Kanal Nr. - Seite 14 5 DMX Kanäle Kanal Funktion Wert Beschreibung 0----1 LED Aus 2----15 Farbauswahl 16----47 Einzelfarben R-G-B-W-Y /Automatikmodus 2 Farben RG-WB-GY-RB-WG-RY-GB-RW-BY-WY / Automatikmodus Steuerung 48----79 über Kanal Nr. 2 3 Farben RGB-RWY-GBY-RGW-BWY-GRY-GBW-RBY-GWY-RBW / Automatikmodus 80---111 Steuerung über Kanal Nr. 2 4 Farben RGBW-RGBY-RBWY-GBWY / Automatikmodus Steuerung über Kanal Nr. 112---143 LED Steuerung 144---175...
- Seite 15 8 DMX Kanäle Kanal Funktion Wert Beschreibung 0----1 LED Aus 2----15 Farbauswahl 16----47 Einzelfarben R-G-B-W-Y /Automatikmodus 2 Farben RG-WB-GY-RB-WG-RY-GB-RW-BY-WY / Automatikmodus Steuerung 48----79 über Kanal Nr. 2 3 Farben RGB-RWY-GBY-RGW-BWY-GRY-GBW-RBY-GWY-RBW / 80---111 Automatikmodus Steuerung über Kanal Nr. 2 4 Farben RGBW-RGBY-RBWY-GBWY / Automatikmodus Steuerung über Kanal LED Steuerung 112---143 Nr.
- Seite 16 2----15 LED AN 16---75 Position 1 – 8 / Steuerung über Kanal Nr. 7 76---85 Bewegung im Uhrzeigersinn / Steuerung über Kanal Nr. 7 86---95 Automatischer Farbwechsel einer LED / Steuerung über Kanal Nr. 7 96---105 Gegenläufiger Farbwechsel zweier LEDs / Steuerung über Kanal Nr. 7 106--115 Automatischer Farbwechsel zweier LEDs / Steuerung über Kanal Nr.
- Seite 17 Abschließender Hinweis: Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Platz für Ihre Notizen: _________________________________________________________________________________ _________________________________________________________________________________...
- Seite 18 Importeur Hansaring 138-142 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 42 Fax: +49 (0) 25 71 - 80 5 40 41 www.etec-professional.de Seite 18...
