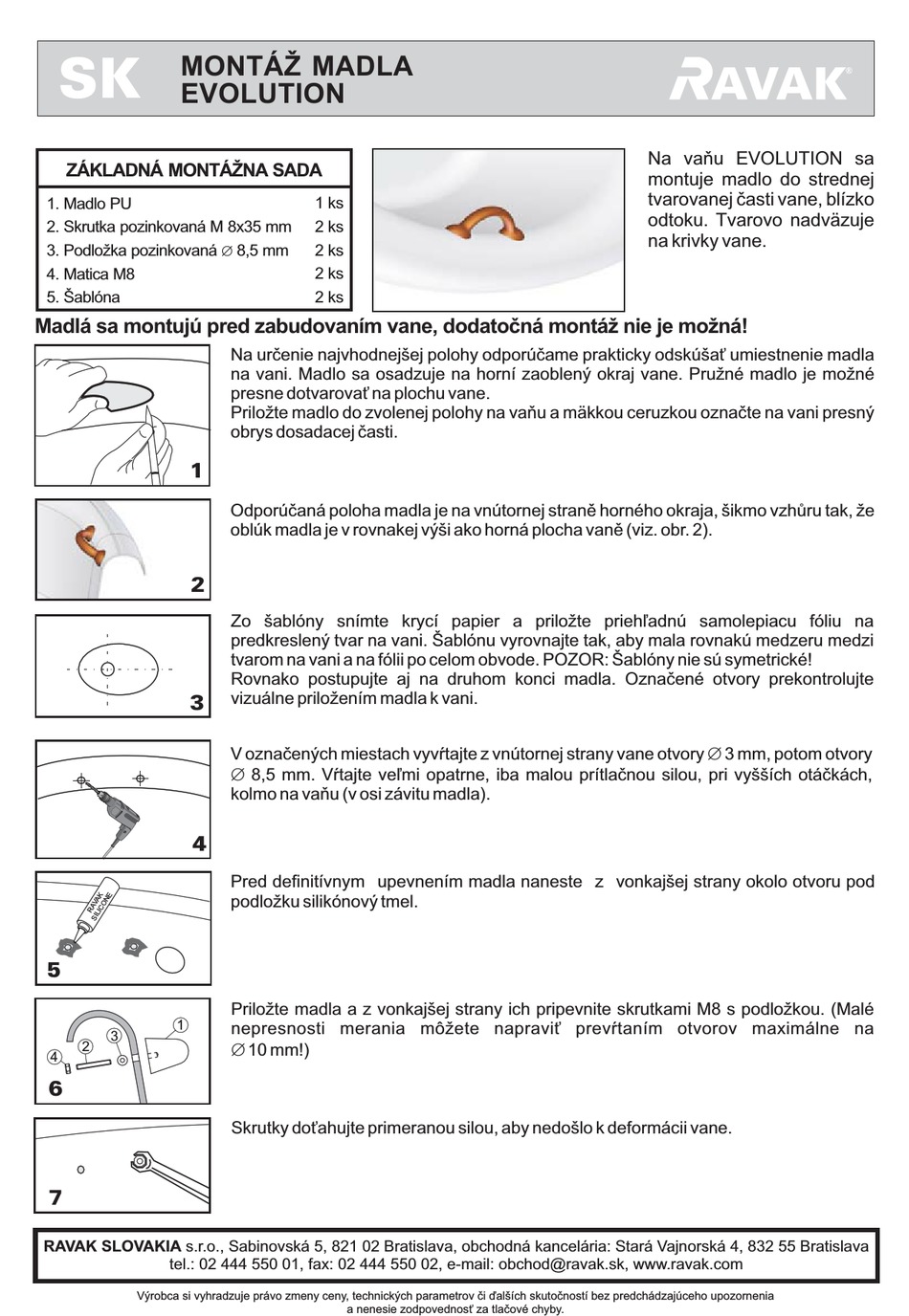

MONTÁŽ MADLA
EVOLUTION
ZÁKLADNÁ MONTÁŽNA SADA
1. Madlo PU
2. Skrutka pozinkovaná M 8x35 mm
3. Podložka pozinkovaná
4. Matica M8
5. Šablóna
Madlá sa montujú pred zabudovaním vane, dodatoèná montáž nie je možná!
1
2
3
4
5
1
3
2
4
6
7
RAVAK SLOVAKIA s.r.o., Sabinovská 5, 821 02 Bratislava, obchodná kancelária: Stará Vajnorská 4, 832 55 Bratislava
tel.: 02 444 550 01, fax: 02 444 550 02, e-mail: obchod@ravak.sk, www.ravak.com
Výrobca si vyhradzuje právo zmeny ceny, technických parametrov èi ïalších skutoèností bez predchádzajúceho upozornenia
1 ks
2 ks
Æ
8,5 mm 2 ks
2 ks
2 ks
Na urèenie najvhodnejšej polohy odporúèame prakticky odskúšať umiestnenie madla
na vani. Madlo sa osadzuje na horní zaoblený okraj vane. Pružné madlo je možné
presne dotvarovať na plochu vane.
Priložte madlo do zvolenej polohy na vaòu a mäkkou ceruzkou oznaète na vani presný
obrys dosadacej èasti.
Odporúèaná poloha madla je na vnútornej stranì horného okraja, šikmo vzhùru tak, že
oblúk madla je v rovnakej výši ako horná plocha vanì (viz. obr. 2).
Zo šablóny snímte krycí papier a priložte prieh¾adnú samolepiacu fóliu na
predkreslený tvar na vani. Šablónu vyrovnajte tak, aby mala rovnakú medzeru medzi
tvarom na vani a na fólii po celom obvode. POZOR: Šablóny nie sú symetrické!
Rovnako postupujte aj na druhom konci madla. Oznaèené otvory prekontrolujte
vizuálne priložením madla k vani.
V oznaèených miestach vyvàtajte z vnútornej strany vane otvory
Æ
8,5 mm. Vàtajte ve¾mi opatrne, iba malou prítlaènou silou, pri vyšších otáèkách,
kolmo na vaòu (v osi závitu madla).
Pred definitívnym upevnením madla naneste z vonkajšej strany okolo otvoru pod
podložku silikónový tmel.
Priložte madla a z vonkajšej strany ich pripevnite skrutkami M8 s podložkou. (Malé
nepresnosti merania môžete napraviť prevàtaním otvorov maximálne na
Æ
10 mm!)
Skrutky doťahujte primeranou silou, aby nedošlo k deformácii vane.
a nenesie zodpovednosť za tlaèové chyby.
Na vaòu EVOLUTION sa
montuje madlo do strednej
tvarovanej èasti vane, blízko
odtoku. Tvarovo nadväzuje
na krivky vane.
Æ
3 mm, potom otvory
