RAVAK EVOLUTION Montageanleitung Seite 8

ES
MONTAJE DEL ASA
EVOLUTION
JUEGO DE MONTAJE PRINCIPAL
1. Pasamanos PU
2. Tornillo M8 x 35 galvanizado
3. Arandela Ø 8,5 mm galvanizado
4. Tuerca M8
5. Plantilla
Los arzones deben ser montados antes del empotramiento de la bañera, la instalación posterior
no es posible!
1
2
3
4
5
1
3
2
4
6
7
RAVAK IBERICA S.L., Pol. Ind. Catarroja, Calle 31, No 609, 46 470 CATARROJA (VALENCIA), Espa a
tel.: 0034 961 264 357, fax.: 0034 961 264 443, e-mail: ravak@ravak.es, ravakcz@ono.com, www.ravak.es
El fabricante se reserva el derecho de cambiar el precio, parámetros técnicos u otros hechos sin aviso previo y no asume la responsabilidad por faltas de imprenta.
1 pza
2 pzas
2 pzas
2 pzas
2 pzas

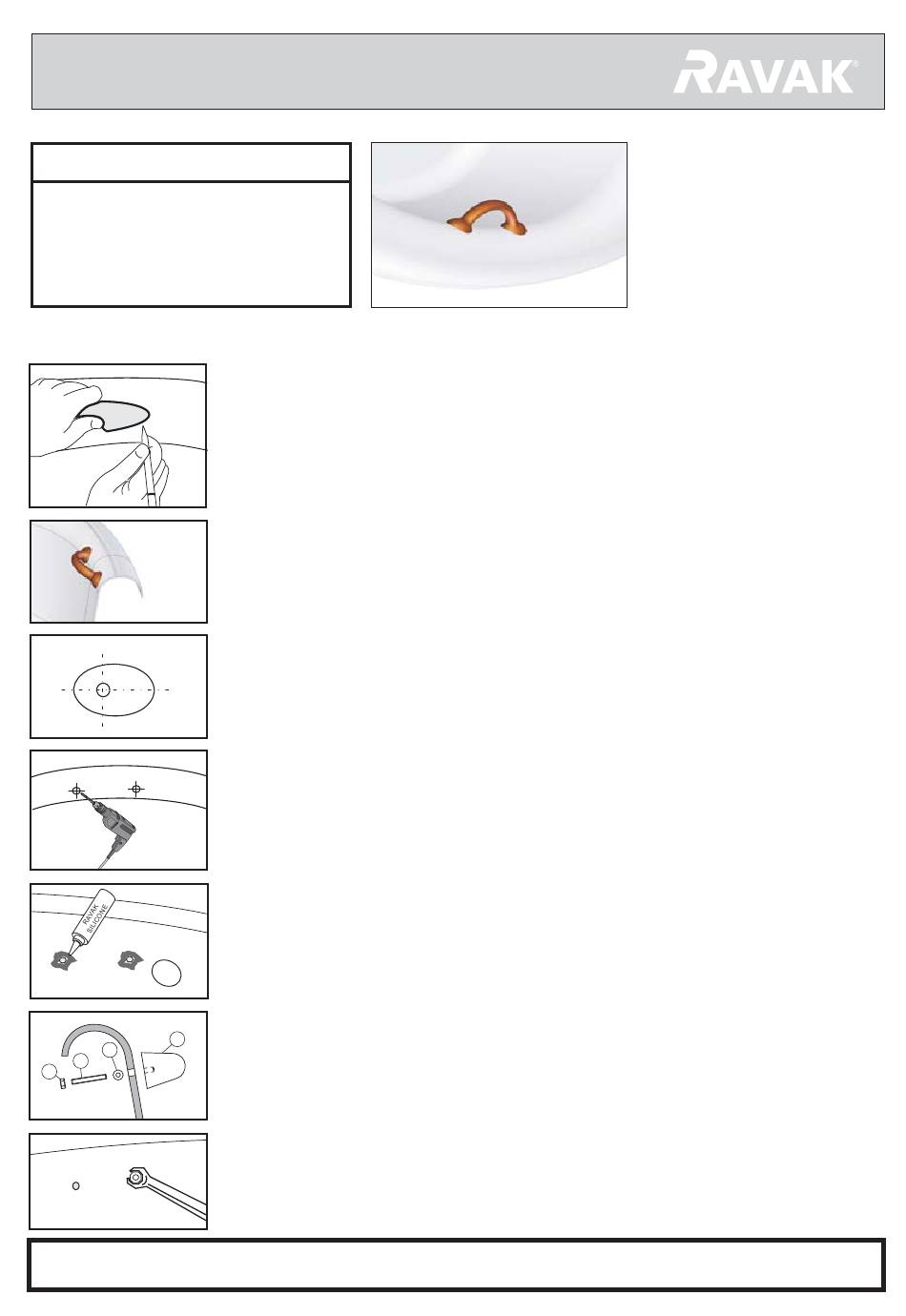

Para lograr la posición y sobre todola altura más adecuada, se recomienda probar su
colocación en práctica dentro de la bañera.El pasamanos se instala en el borde
superior redondeado de la bañera. El arzón flexible copía exactamente la forma de la
bañera. Aplique el asa a la bañera y copíe suavemente encima de la bañera la
superficie de contacto del arzón usando un lápiz blando.
Retire el papel de cobertura del patrón y aplique la laminilla autoadhesiva transparente
encima de la forma deseñada en la bañera.
La posición recomendada del pasamanos está en el interior del borde superior, en
posición oblicua hacia arriba, de modo que el arco del pasamanos esté al mismo nivel
que la superficie superior de la bañera (véase el dibujo 2)
Alinee el patrón de tal manera que el espacio entre el deseño en la bañera y la laminilla
sea igual en todo el contorno. ATENCIÓN: El patrón mayor no es simétrico! Prosiga de
la misma manera con el otro asas. Revise visualmente los orificios marcados
aplicando el arzón a la bañera.
Taladre en los lugares marcados del lado interno de la bañera orifícios Ø 3 mm, luego
orifícios Ø 8,5 mm. Taladre con máxima cautela, aplicando solamente una leve
presión, en altas revoluciones, perpendicularmente a la bañera (en el eje de la rosca
del arzón).
Antes de fijar definitivamente el arzón aplique masilla de silicone en vuelta del orificio
del lado externo por bajo de la arandela.
Adjunte el asa y fíjelo del lado externo usando tornillos M8 con arandela y tuerca M8.
(Pequeñas imprecisiones de la medición pueden ser corregidas retaladrando los
orificios a Ø 10 mm como máximo!)
Ajuste los tornillos usando una fuerza adecuada para no deformar el asa.
En la bañera EVOLUTION se
instala el pasamanos en la
parte central de la bañera,
cerca del rebosadero. Su
forma copia las curvas de la
bañera.
