Funktionen und Einstellungen

Das BL18 besitzt neben dem unteren Steckverbinder ein Trimmpotentiometer zum Einstellen der
Ausgangsspannung (siehe Abbildung 3.1). Mit Hilfe eines normalen Schlitzschraubendrehers kann
die Ausgangsspannung im Bereich von 24 V bis 27,5 V bzw. von 12 V bis 14 V eingestellt werden,
wobei Linksdrehung niedrigere und Rechtsdrehung höhere Ausgangsspannung bedeutet.
Die Leuchtdiode auf der Frontplatte signalisiert die Betriebsbereitschaft.
Abbildung 3.1:
Anschlussklemmen der Sekundärseite und Einstellpotentiometer für die Ausgangsspannung
3.1

Montage und Anschluss

Zur optimalen Kühlung ist die ordnungsgemäße Einbaulage unbedingt zu beachten, wobei die
Eingangsklemmen (L1/L2/L3/PE oder L1/N/PE) oben und die Ausgangsklemmen (±) unten sind.
Oberhalb und unterhalb des BL18 ist ein Freiraum von mindestens 100 mm, an beiden Seiten
mindestens 30 mm einzuhalten.
Die Zulufttemperatur darf den in den technischen Daten angegebenen Wert für die zulässige
Umgebungstemperatur nicht überschreiten.
Der Anschluss der dreiphasigen Eingangsspannung erfolgt wie auf dem Gerätegehäuse
aufgedruckt.
Die Phasenfolge (Drehfeldrichtung) braucht dabei nicht berücksichtigt zu werden Die Zuleitungen
sollten mit einem dreipoligen L- Sicherungsautomaten oder einem dreipoligen Motorschutzschalter
abgesichert sein (Einstellung 2,5 A). Ein Betrieb des Gerätes mit einer ausgefallenen Phase ist
nicht zulässig.
Der Anschluss der Schutzerde (PE) des BL18 muss mit der Schutzerde des Schaltschrankes
verbunden werden.
Die Installation muss gemäß VDE 0100 und VDE 0160 ausgeführt werden.
Achtung!
Bei allen Installations- oder Servicearbeiten sind die vor Ort gültigen Sicherheitsvorschriften zu
beachten!
Die Steckverbinder der Sekundärseite besitzen je Pol (±) zwei parallele Anschlussklemmen, wobei
der Strom auch nur über eine Klemme geführt werden kann.
6
Ausgang
Output

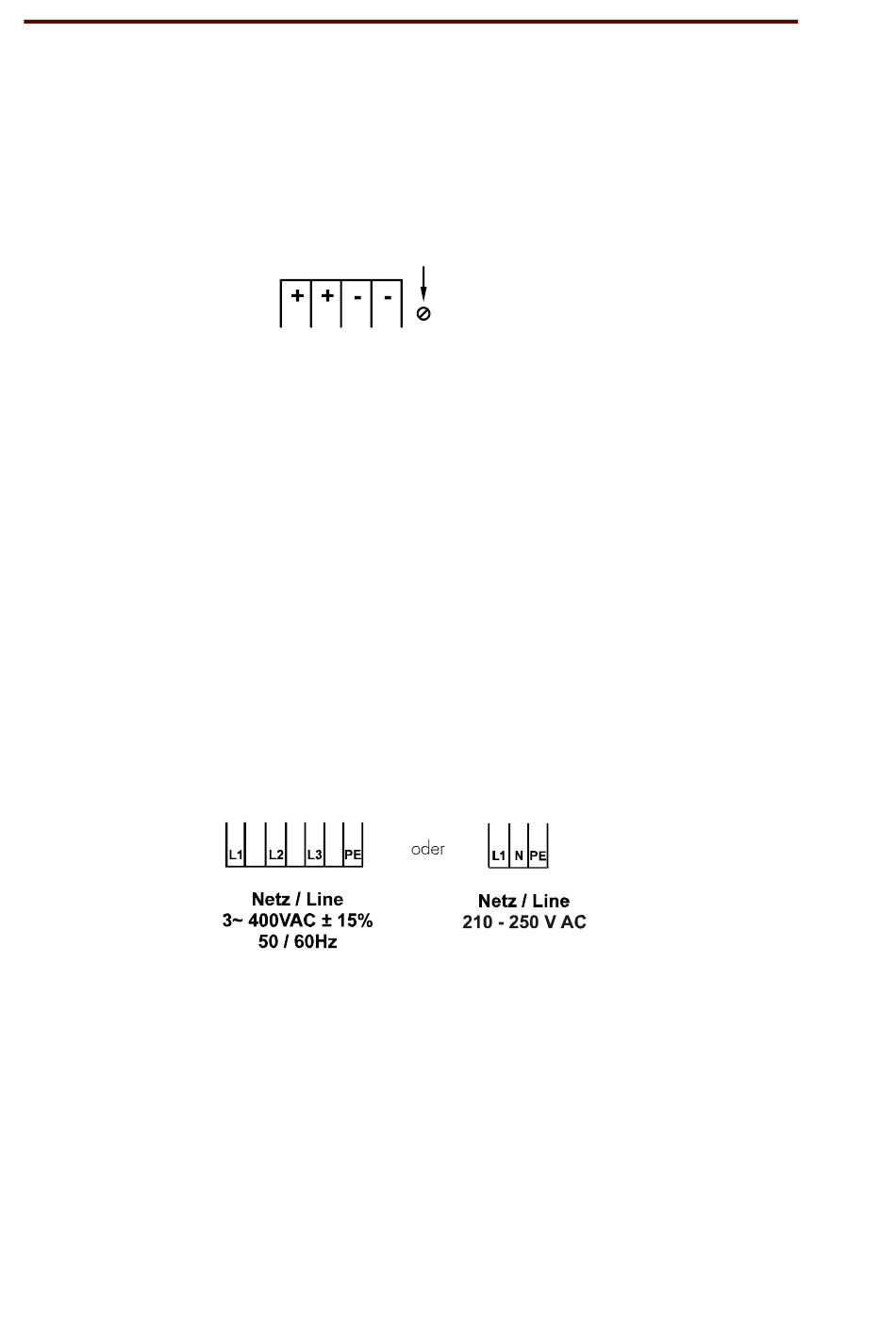

Abbildung 3.2: Netzanschluss
Adj: 24 - 27,5 V
12 - 14 V
Handbuch BL18
DOK-TD-BL18, Rev. B
