SEG Electronics GmbH

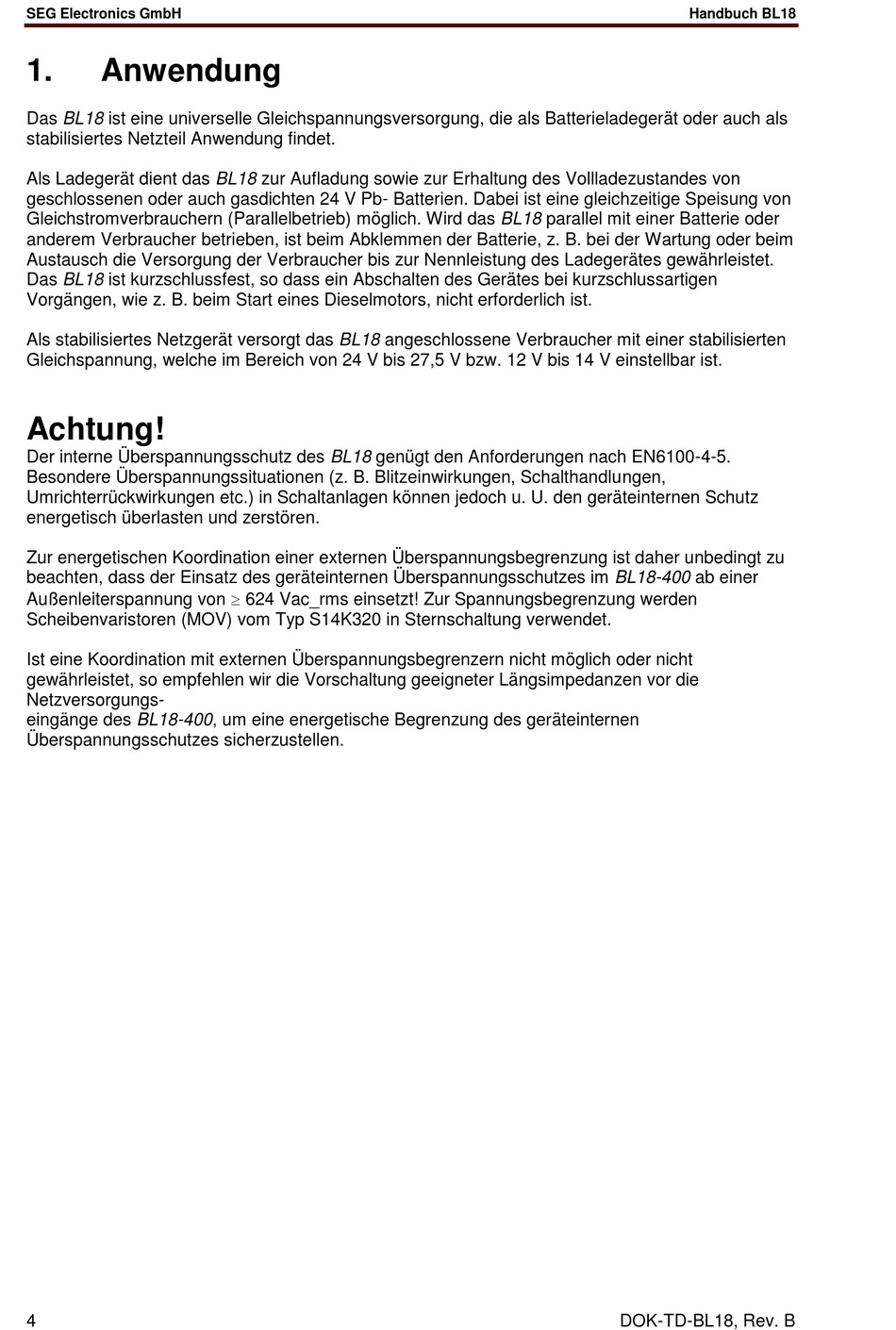

Handbuch BL18
1.
Anwendung
Das BL18 ist eine universelle Gleichspannungsversorgung, die als Batterieladegerät oder auch als
stabilisiertes Netzteil Anwendung findet.
Als Ladegerät dient das BL18 zur Aufladung sowie zur Erhaltung des Vollladezustandes von
geschlossenen oder auch gasdichten 24 V Pb- Batterien. Dabei ist eine gleichzeitige Speisung von
Gleichstromverbrauchern (Parallelbetrieb) möglich. Wird das BL18 parallel mit einer Batterie oder
anderem Verbraucher betrieben, ist beim Abklemmen der Batterie, z. B. bei der Wartung oder beim
Austausch die Versorgung der Verbraucher bis zur Nennleistung des Ladegerätes gewährleistet.
Das BL18 ist kurzschlussfest, so dass ein Abschalten des Gerätes bei kurzschlussartigen
Vorgängen, wie z. B. beim Start eines Dieselmotors, nicht erforderlich ist.
Als stabilisiertes Netzgerät versorgt das BL18 angeschlossene Verbraucher mit einer stabilisierten
Gleichspannung, welche im Bereich von 24 V bis 27,5 V bzw. 12 V bis 14 V einstellbar ist.
Achtung!
Der interne Überspannungsschutz des BL18 genügt den Anforderungen nach EN6100-4-5.
Besondere Überspannungssituationen (z. B. Blitzeinwirkungen, Schalthandlungen,
Umrichterrückwirkungen etc.) in Schaltanlagen können jedoch u. U. den geräteinternen Schutz
energetisch überlasten und zerstören.
Zur energetischen Koordination einer externen Überspannungsbegrenzung ist daher unbedingt zu
beachten, dass der Einsatz des geräteinternen Überspannungsschutzes im BL18-400 ab einer
Außenleiterspannung von 624 Vac_rms einsetzt! Zur Spannungsbegrenzung werden
Scheibenvaristoren (MOV) vom Typ S14K320 in Sternschaltung verwendet.
Ist eine Koordination mit externen Überspannungsbegrenzern nicht möglich oder nicht
gewährleistet, so empfehlen wir die Vorschaltung geeigneter Längsimpedanzen vor die
Netzversorgungs-
eingänge des BL18-400, um eine energetische Begrenzung des geräteinternen
Überspannungsschutzes sicherzustellen.
4
DOK-TD-BL18, Rev. B
