Handbuch BL18
3.2
Verwendung als stabilisiertes Netzgerät
Als stabilisiertes Netzgerät liefert das BL18 je nach Einstellung eine konstante Ausgangsspannung
im Bereich von 24 V bis 27,5 V DC bzw. 12 V bis 14 V DC.
Die Ausgangsspannung wird bis zu einer Belastung in Höhe des Nennstromes konstant gehalten.
Bei einer Belastung darüber hinaus wird die Ausgangspannung automatisch reduziert.
3.3
Verwendung als Batterieladegerät
Die Batteriehersteller empfehlen beim Laden bei Normaltemperaturen bis 30°C für Pb- Batterien
eine Erhaltungsladespannung von 2,25 V pro Zelle. Für eine 24 V Pb- Batterie ergibt sich somit
eine Erhaltungsladespannung von 27 V. Bei höheren Umgebungstemperaturen sind die
Ladespannungen nach den Angaben der Batteriehersteller zu reduzieren, bei äußeren
Spannungsverlusten entsprechend zu erhöhen.
Die Geräte BL18-400-24 und BL18-230-24 sind ab Werk auf eine Ausgangsspannung von 27 V DC
eingestellt.
3.3.1
Laden nach der IU-Kennlinie
Das Laden erfolgt nach einer IU-Kennlinie (siehe Abbildung 3.4). Bei entladenen Batterien fließt in
der Anfangsphase ein hoher Ladestrom von ca. 21 - 23 A (I-Ladung), der durch das BL18 begrenzt
wird.
Erreicht die Ladespannung den eingestellten Wert (Erhaltungsladespannung), erfolgt der Übergang
zum Laden bei konstanter Spannung (U-Ladung). Der Ladestrom sinkt dabei, bis das Gerät einen
geringeren Ladeerhaltungsstrom sowie einen evtl. erforderlichen Strom für angeschlossene
Verbraucher liefert.
Hier zeigt sich der Vorteil dieses Ladeverfahrens gegenüber dem Laden bei konstantem Strom.
Durch das Absinken des Stromes beim Erreichen der Erhaltungsladespannung wird eine
Überladung der Batterie verhindert. Somit kommt es nicht zu einer unzulässig hohen Gasbildung,
die auftritt, wenn nach Erreichen des Vollladezustandes weiterhin ein hoher Ladestrom fließt.
Abbildung 3.4: Laden nach IU- Kennlinie
3.4
Reduzierung der Ausgangsleistung
DOK-TD-BL18, Rev. B

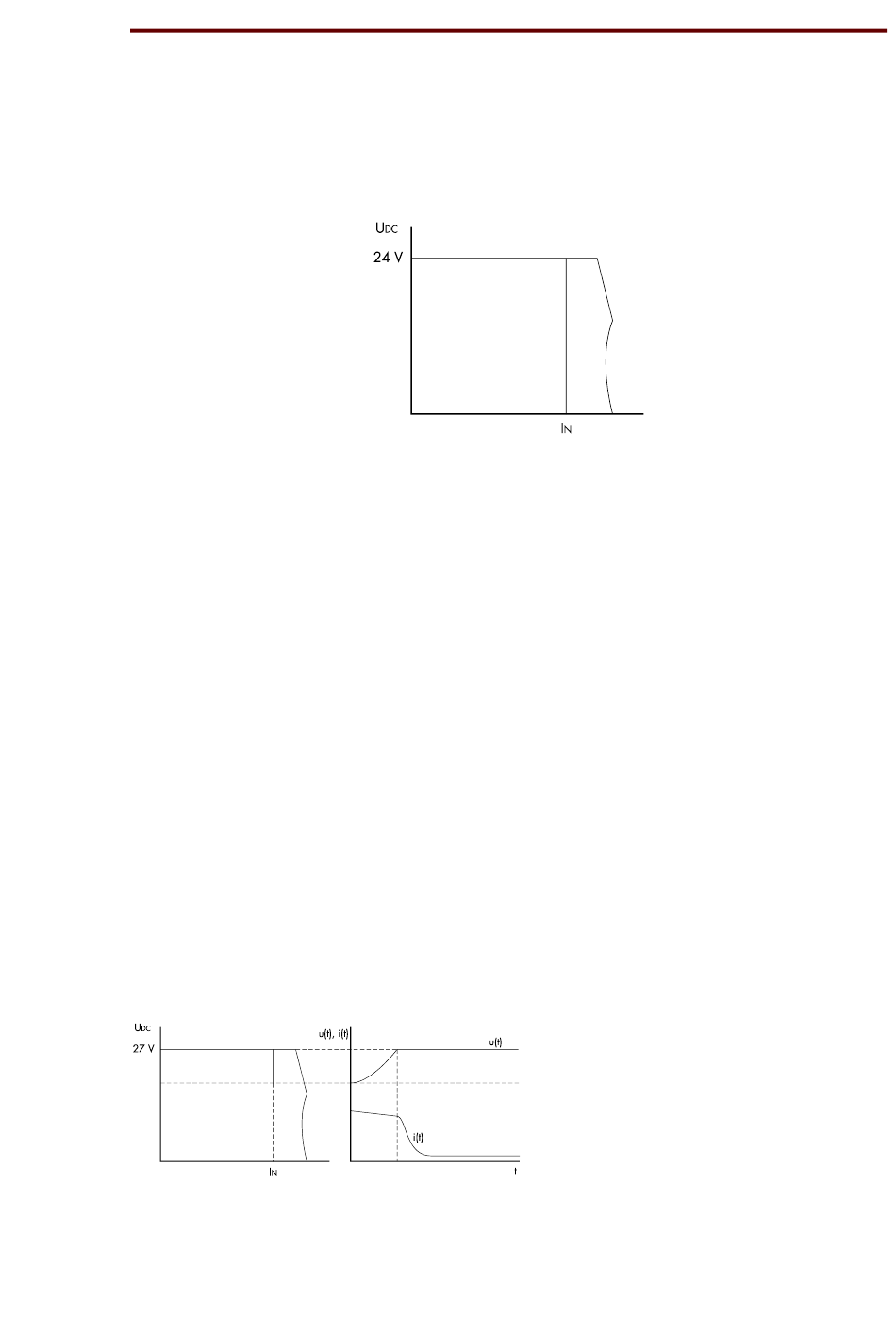

Abbildung 3.3: Strombegrenzung
SEG Electronics GmbH
7
