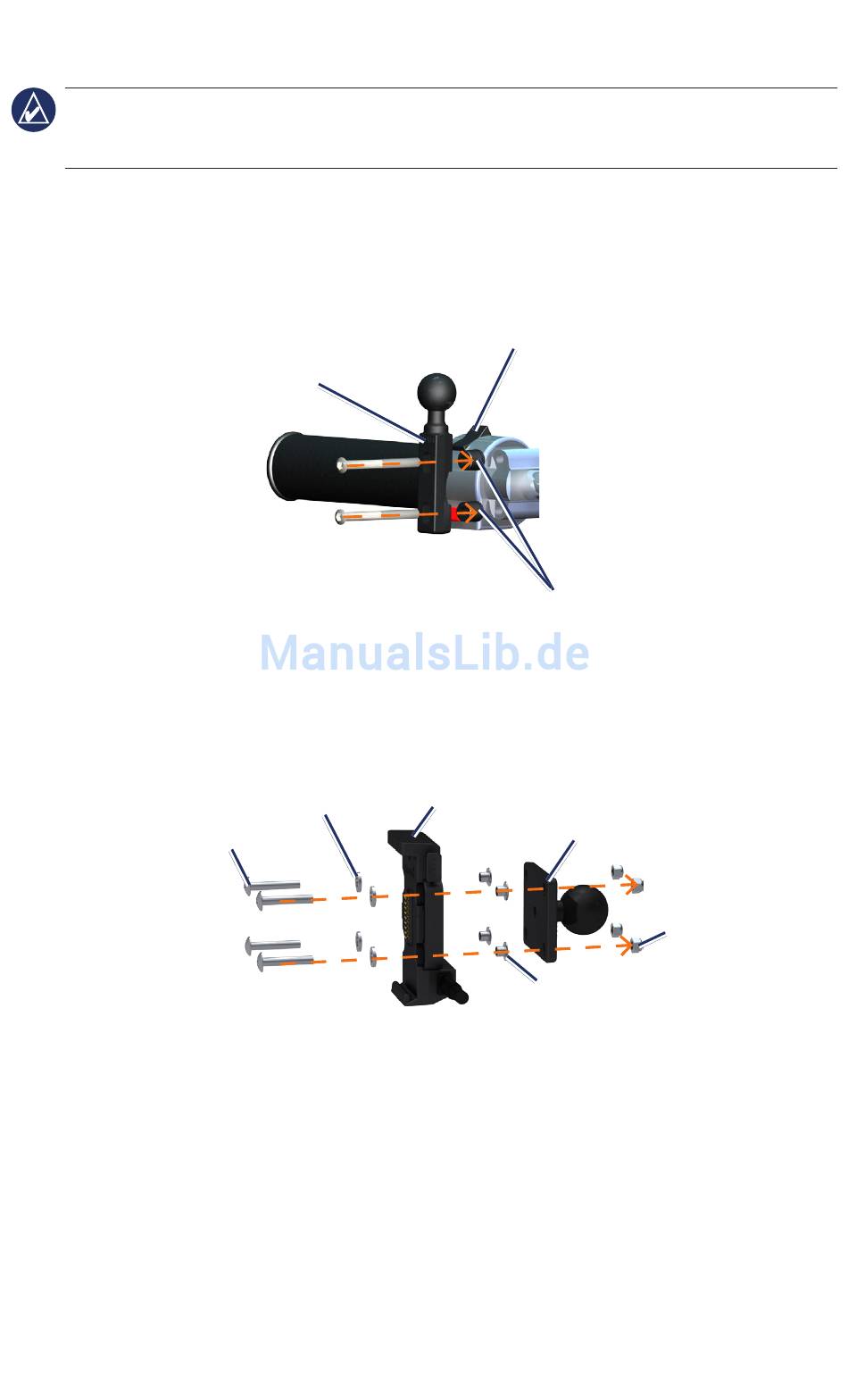

B) So installieren Sie die Basis-Lenkerhalterung an der Klemmhalterung für
den Brems-/Kupplungshebel:
HinWeis: Sowohl standardmäßige 1/4-Zoll-Schrauben als auch M6-Schrauben sind im
Lieferumfang enthalten. Verwenden Sie die Schraubengröße, die mit den werkseitig verwendeten
Schrauben der Klemmhalterung für den Brems-/Kupplungshebel übereinstimmt.
1. Entfernen Sie die zwei werkseitig verwendeten Schrauben der Klemmhalterung für den
Brems-/Kupplungshebel.
2. Führen Sie die neuen Schrauben durch die Basis-Lenkerhalterung, die Distanzstücke und
die Klemmhalterung.
3. Ziehen Sie die Schrauben an, damit die Basis sicher befestigt ist.
Schritt 3: Anbringen der Basisplatte an der Halterung
des zūmo
1. Führen Sie die Flachkopfschrauben (M4 × 40 mm) durch die Unterlegscheiben, Halterung,
Distanzstücke und Basisplatte.
2. Ziehen Sie die Muttern an, damit die Basisplatte sicher befestigt ist.
Flachkopfschrauben
Flachkopfschrauben
Basis-
Lenkerhalterung
Unterlegscheiben
Unterlegscheiben
Klemmhalterung
für den Brems-
/Kupplungshebel
Distanzstücke
Halterung
Halterung
Basisplatte
Basisplatte
Distanzstücke
Distanzstücke
Muttern
Muttern
